MAX7219 Common-Cathode дисплей драйвер точечный матричный модуль с 4 крепежными винтовыми отверстиями для печатной платы

Описание

MAX7219 Common-Cathode дисплей драйвер матричный модуль с 4 крепежными винтовыми отверстиями

MAX7219 Common-Cathode дисплей драйвер точечный матричный модуль с 4 крепежными винтовыми отверстиями для печатной платы

В MAX7219 является комплексным последовательный вход/выход общего катод дисплей водителя, которая соединяет телефон с микропроцессором для 8-битный цифровой 7-сегментный светодиодный дисплей. Он также может быть подключен к дисплею бара или 64 отдельных светодиода. В комплект входит шифратор типа B BCD на микросхемах, многоканальная сканирующая петля, сегментный драйвер слов и статическая оперативная память 8x8 для хранения данных. Только один внешний регистратор используется для установки сегментного тока каждого светодиодный.
Удобный четырехпроводной последовательный интерфейс может быть подключен ко всем общим микропроцессорам. Каждая информация может быть обработана без необходимости перезаписи всех дисплеев при обновлении. MAX7219 также позволяет выбрать, кодировать или не кодировать каждую информацию.
Все устройство включает в себя режим отключения при низкой мощности 150 мкм, аналоговое и цифровое управление яркостью, регистратор ограничений сканирования, который позволяет потребителю отображать 1-8 бит данных, и режим обнаружения, который позволяет освещать все светодиоды.
Нужно всего лишь 3 IO порты для езды на автомобиле-1 шт. точечно-матричный! Не мерцает при отображении матрицы точек! Поддержка каскадные!

Особенности:

8x8 common cathode dot matrix может управляться одним модулем. С 4 крепежными отверстиями и 3 мм диафрагмой, он может быть зафиксирован с нашей медной колонной M3. Модуль поставляется с входным и выходным интерфейсом, поддерживающим несколько каскадов модуля. Он также может быть подключен к дисплею бара или 64 отдельных светодиода. Каждая информация может быть обработана без необходимости перезаписи всех дисплеев при обновлении.
Параметры:
Рабочее напряжение модуля: 5 В
Размер модуля: прибл. 5x3,2x1,5 см/2,0x1,3 x 0.6in
Существует два вида подключения:
1. Левая сторона модуля является входным портом, а правая сторона-выходным портом.
2. При управлении одним модулем необходимо только подключить входной порт к ЦПУ.
3. когда множественные модули каскадны, вход первого модуля подключен к ЦП, выход подключен к входу второго модуля, выход второго модуля подключен к входу третьего модуля, и так далее.
Возьмите 51 MCU в качестве примера:
VCC-5 V
GND-GND
DIN-P22
CS-P21
CLK-P20

Посылка список:

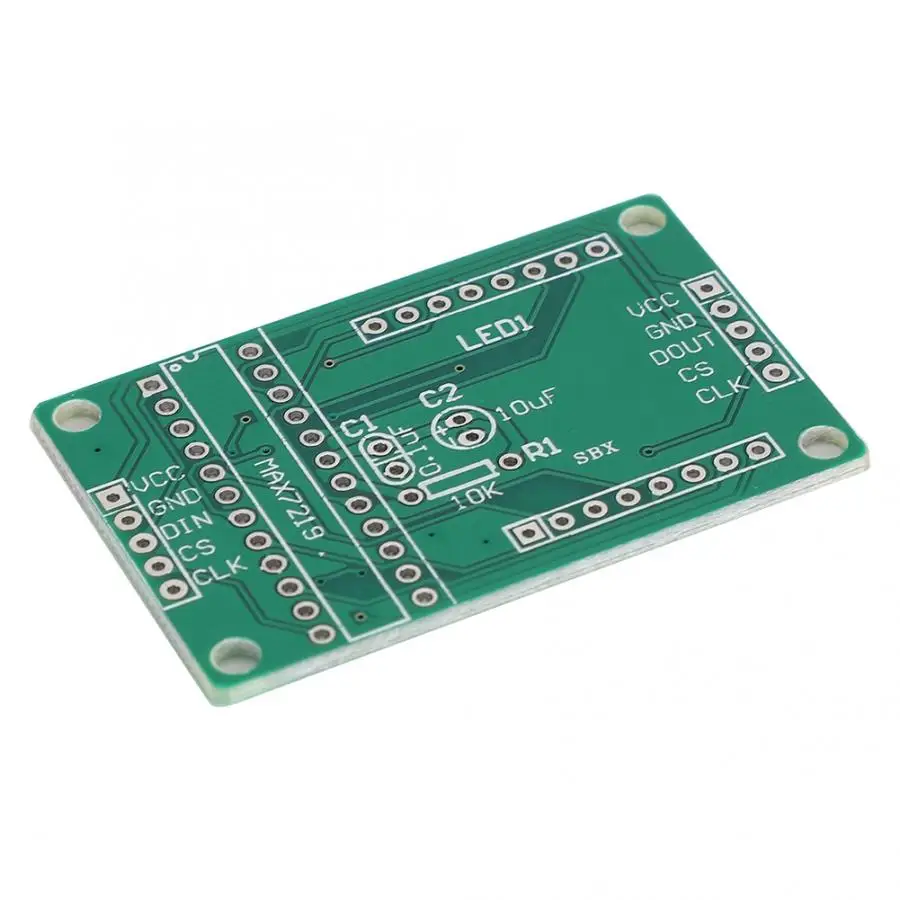

1 х для печатной платы

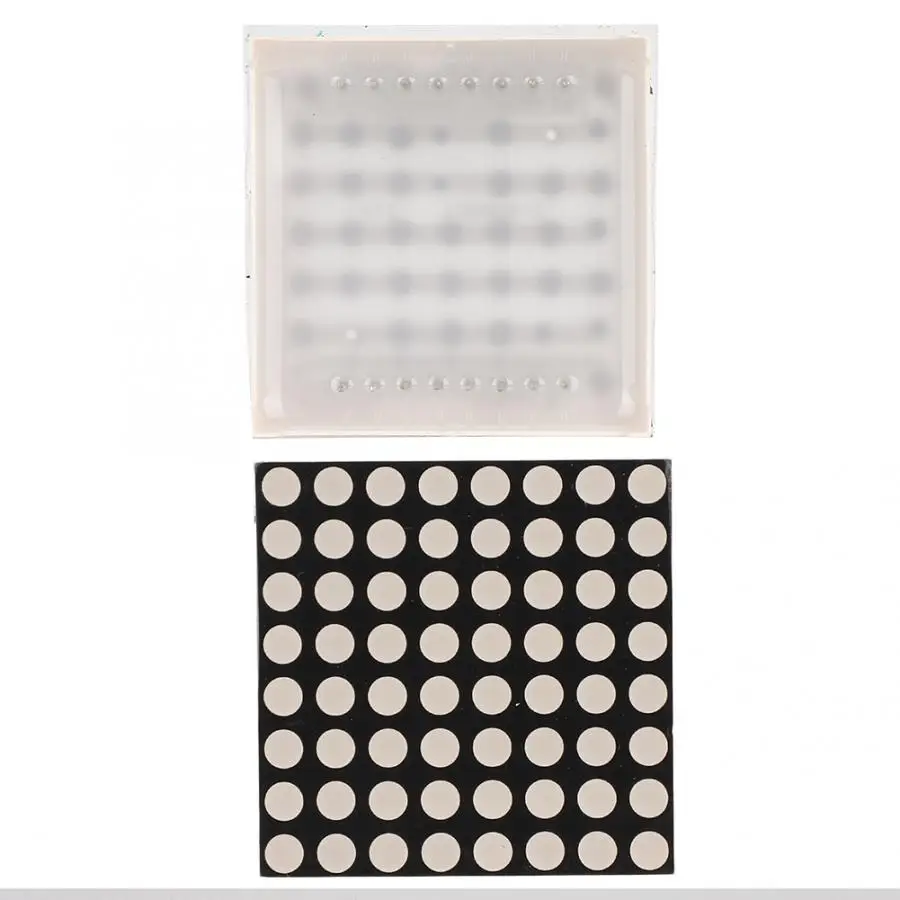

1x8x8 общий катод Красный точечный матричный модуль
9 x аксессуары

Примечание:
VCC и GND не могут быть подключены обратно, чтобы не сжигать чип!
При использовании порта P0 управления 51 микрокомпьютера с одним чипом, сопротивление должно быть подключено, и рекомендуемое значение сопротивления 4,7 k -- 10 K.
Сначала вставьте матрицу точки в сиденье круглого отверстия, а затем вставьте сиденье круглого отверстия в панель PCB для сварки. Поверните текстурированную сторону точечной матрицы в сторону себя, начиная от левой до правой в порядке pin 123456. Первая ступня печатной платы-квадратная площадка!
