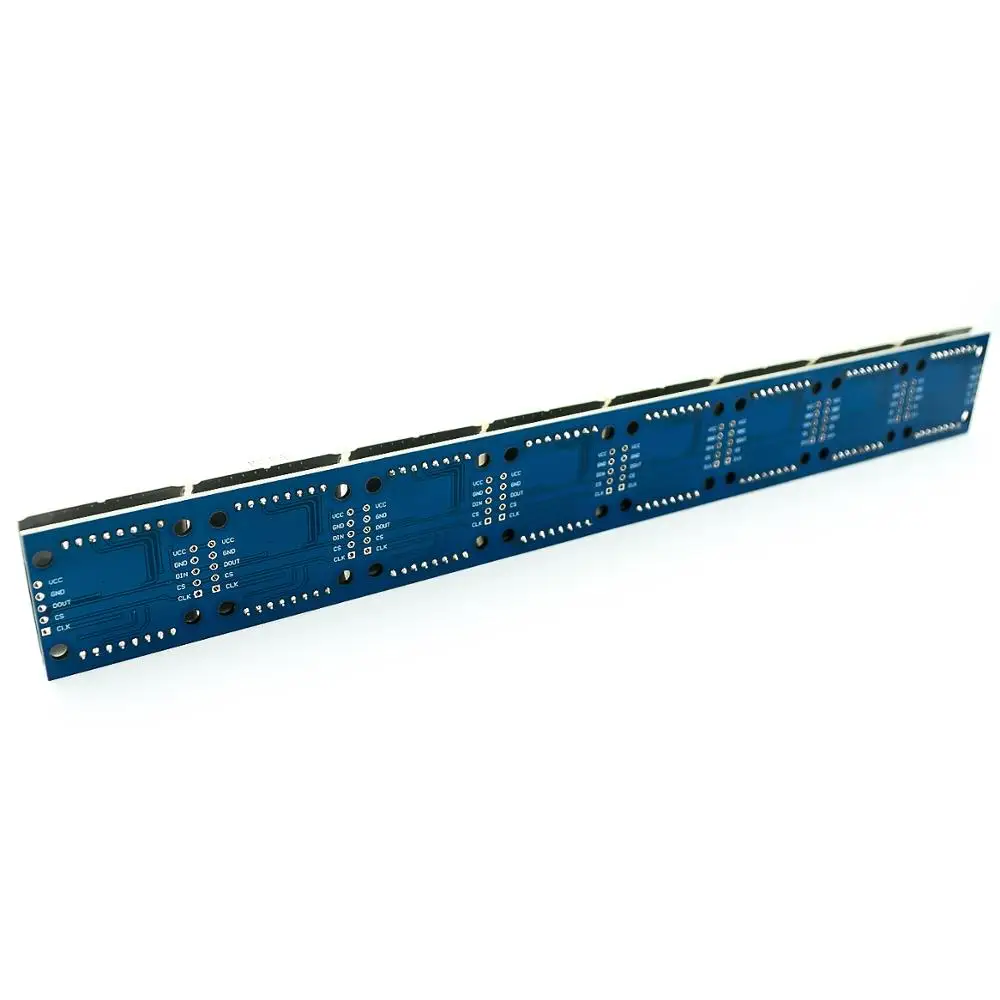

MAX7219 CWG 8-значный цифровой ламповый дисплей модуль управления 8 в одном дисплее 16LED 2*8 MAX7219 Матричный Модуль 8

Описание:В MAX7219 является комплексным последовательного ввода/вывода с общим катодом дисплей водителя, которая соединяет телефон с микропроцессором для 8-битный цифровой 7-сегментный светодиодный дисплей, или дисплей штрих-графа или 64 отдельных светодиодный s. Он включает в себя кодировщик BCD типа B на чипе, многоканальный цикл сканирования, драйвер слова в сегменте и статическую ОЗУ 8*8 для хранения каждой информации. Только один внешний регистр используется для установки тока сегментов каждого светодиодный.Удобный четырехпроводный последовательный интерфейс может быть подключен ко всем общим микропроцессорам. Каждая информация может быть обработана без необходимости перезаписи всех дисплеев при обновлении. MAX7219 также позволяет клиенту выбирать, кодировать или не кодировать каждую информацию.Все устройство включает в себя режим отключения при низкой мощности 150μA, аналоговое и цифровое управление яркостью, регистратор ограничений сканирования, который позволяет отображать 1-8 бит данных, и режим обнаружения, который позволяет освещать все светодиоды.Нужно всего 3 порта IO для привода 1 матрицы! Нет мерцания при отображении точечной матрицы! Поддержка каскадные!Модуль параметры:1. Один модуль может управлять общей матрицей катода 8*82. Рабочее напряжение модуля: 5 В3. Размер модуля: длина 26,5 см X ширина 3,2 см X высота 1,3 см4. С 32 крепежными винтовыми отверстиями, апертурой 3 мм5. Модуль с входным и выходным интерфейсом, поддержка нескольких модульных каскадовСуществует два вида подключения:1. Левая сторона модуля-это входной порт, а правая сторона-выходной порт.2. При управлении одним модулем, вам нужно только подключить входной порт к ЦП.3. когда несколько модулей каскадны, вход первого модуля подключен к ЦП, выход подключен к входу второго модуля, выход второго модуля подключен к входу третьего модуля и так далее. ..Возьмите 51 MCU в качестве примера:VCC → 5 VGND → GNDDIN → P2.2CS → P2.1CLK → P2.0Посылка включает в себя:1 * MAX7219 точечный матричный модуль восемь в одном (готовая продукция, с точечной матрицей, была протестирована)1*20 см DuPont линия 5 предмет в партии1*5 P прямой контакт1*5 P изгиб штифт
