Описание

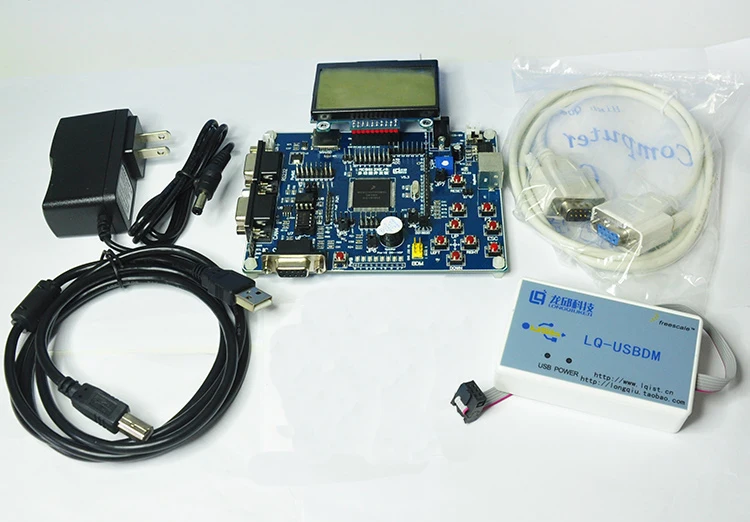

Набор для разработки доставки напылением Упаковочный лист:
Часть 1: макетная плата;
Parts2: USBDM V2.3new edition 8/16 позиция A универсальный загрузчик;
Parts3: 128X64 Большой ЖК-дисплей экран (включая возвышение в исходный код, 65x38mmEffective расстояние видимости);
Часть S4: последовательный порт;
Часть S5: поставка giveDC7.5V1APower;
Часть S6: сопутствующая информация: среда разработки condercodewarrior 5,1, схема, демонстрационный код (основные функции: конфигурация шины, SCI, SPI, ATD, IOC, RTI, таймер, PWM, IO, датчик температуры mccanосвязи, клавиатура PC 102/103, 2 GSDPerfect считывание и запись карт, 12864 большой ЖК-экран...), руководство пользователя, соответствующая информация, и т. Д.-Вы можете сделать все виды развития, когда вы получаете комплект, сэкономить много подготовительной работы.
Пожалуйста, обратитесь к соответствующим аксессуарам нашего магазина для соответствующей информации о аксессуарах.

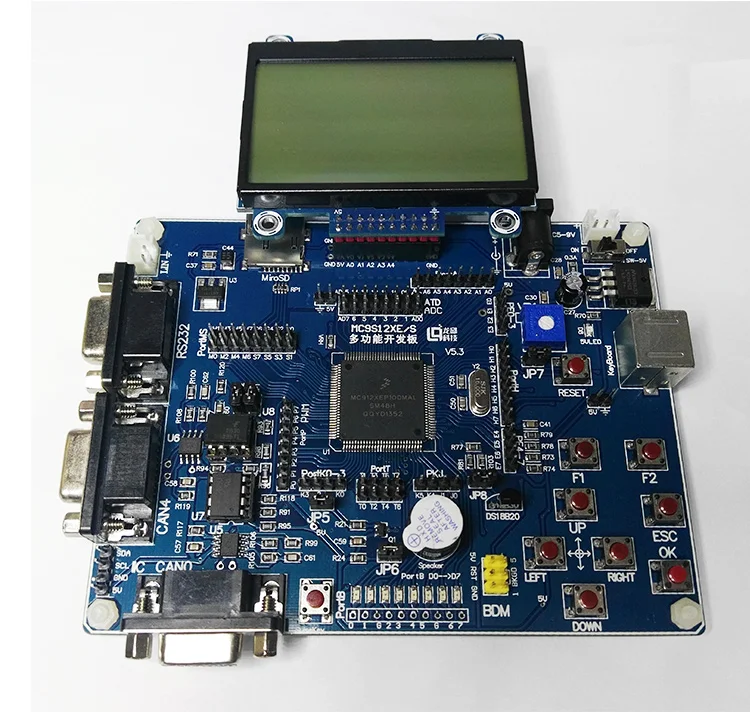

Основные функции платы:
1. Reliable5V стабилизатор напряжения, он может широко использоваться DC5 ~ 24 Vinput напряжение;
2. Защита от короткого замыкания, предотвращает использование платы в обычном режиме из-за неожиданного короткого замыкания;
3. Блок питания singlechip5vимеет фильтр низких частот и анти-помехи проводки, над частотой к предельному значению, установленному одним микрокомпьютером, все еще очень стабильно;
4. Схема сброса (ключ);
5. Keypad8Key: Вверх Вниз Влево Вправо OK отмена + две функциональные клавиши; 6. Интерфейс bdmuploader, стандартный может быть выбран bdmuploader;
7. Все функциональные контакты высвечиваются через интерфейс;
8. Он может быть непосредственно вставлен в решетчатая доска, все интерфейсы соответствуют решетчатая доска техническими характеристиками шаг решетки is2.54mm (100mil) целое несколько;
9. порт BConnected8Highlight светодиодов и разъемы, дополнительно на одной и той же timeCOGLCD screen96x65lattice в случае возникновения проблем usePB0-5; 10. есть два способа на каждом boardCANBus, UsePCA82c250/TJA1040Chip andhcpl2630фотоэлектрический Соединительный чип, может использоваться asCANNode использование;
11. Последовательный порт;
12. PS2Keyboard интерфейс, вы можете подключить клавиатура напрямую, удобно для вас, чтобы справиться с наиболее часто используемых компьютерной периферии благодаря адекватному, головная повязка для малышей, Детские аксессуары
13. Ключ счетчика, может прыгать to8произвольный Road1road, очень удобно тестировать количество импульсов;
14. Регулируемый резистор, может перемычку to8произвольный Road1road, очень удобно тестировать значение напряжения;
15. Зуммер, может прыгать to8произвольный Road1road, testPWMWaveform очень удобно;
16. SDCard интерфейс (SPIPattern);
17. Специальный большой экран 128x64coglcd интерфейс, фоновая лампа;
18. Датчик температуры DS18B20, комнатная температура известная в любое время!
19. Добавьте небольшой переключатель перед блоком питания, более удобное выключение!
20. Все wayLINBus;
21. Все wayIICBus;
Основные экспериментальные функции:
1. Функция тестирования шины: множественные общие функции настройки частоты шины, подробное описание регистрации;
2. Тестовый проект последовательной связи: функция приема последовательного порта, последовательная функция, функция приема прерывания и т. Д.;
3. Тестирование SPICommunication: стандарт spiinterface, включает функцию сбора, функции волос и т. д.;
4. Iicосвязь тестовая инженерия: включает функцию настройки адреса, функция сбора урожая, функции волос и т. д.;
5. ADCTest Engineering: функция IncludeADCInitialization, функция 8 каналов сбора, оригинальная функция преобразования данных и функция жидкокристаллического дисплея и т. Д.;
6. PWMTest Техника: IncludePWMInitialization функция 、 8Channel Выходная функция 、 исходные данные функция преобразования 、 последовательный порт вывода и ЖК-дисплей функции и т. д.;
7. ECTTest Engineering: IncludeECTInitialization функция, функция сбора импульсов, функция вывода последовательного порта и т. Д.;
8. RTITest Engineering: IncludeRTIInitialization функция, функция прерывания, оригинальная функция преобразования данных и функция вывода последовательного порта и т. Д.;
9. H. Проект тестирования прерывания интерфейса JInterface: IncludeIOInterface функция инициализации прерывания, функция обслуживания прерывания и т. Д.;
10. PS2 Тесты Техника: использоваться forPCKeyboard Тесты, включают в себя прерывания функция, функция преобразования и последовательный порт вывода функция и т. д.;
11. SDCard тестовой инженерии: в том числе standardsSPIHarvest функция 、 SPIGenerating функция 、 SDCard функцией команды 、 SDCard блок считывания данных функция 、 SDCard блок записи данных и последовательный порт вывода функция и т. д.;
12. DS18B20 Температура Тест датчика Функция: в том числе Температура приобретение Датчик функция и функция, и функция преобразования и т. д.;
13. Технология тестирования LINBus: функция инициализации IncludeLINBus, функция прерывания LINHarvest, функция lingenergy;
14. Тестовая инженерия CANBus: включает функцию инициализации decanbus, функция cannepth, функция CANHarvest, функция cangeneration;
15. комплексное тестирование на Техника: comprehensiveIOcontrol 、 ключевая функция сканирования 、 серийный модуль приемопередатчика 、 PCKeyboard коммуникации, PWMPulse ключа управления, RTIReal учета рабочего времени, ЖК-дисплей шнура от представленного на фотографии, так функций на китайском и английском языках, Температура приобретение датчик Функция 、 ADCAcquisition дисплей и т. д.;
16. Другие соответствующие проекты постоянно добавляются.
Подарок seriesXS128SCM данных
1 индивидуальное объяснение видео + 30 кодов модуля + Сильная техническая поддержка, поможет вам легко играть в макетную доску 。
Программный Код Детали
PDFTutorial часть
