MCH MFG-3002 MFG-3005 MFG-3010 MFG-3015 цифровой высокочастотный генератор сигналов

Описание

MCH MFG-3002 MFG-3005 MFG-3010 MFG-3015 цифровой высокочастотный генератор сигналов

Особенности:

● Частота моделей: 0,1 Гц ~ 2 МГц/5 МГц/10 МГц/13 МГц/15 МГц

● Форма выходного сигнала: синусоидальный, треугольный, квадратный, ± пандус, ± импульсный

● Частота управления напряжением (VCF) Возможность

● Синхронный выход ttl/CMOS и выход

Менее 1% искажений при 10 Гц ~ 100 кГц

● Менее 0,5 дБ Частотный диапазон при 0,1 Гц ~ 100 кГц

● Частотный счетчик 1 Гц ~ 30 МГц

● Функция AM/FM опционально (модели с суффиксом «A» включают

Эта функция

● Функция FM/Sweep опционально (модели с суффиксом "C"

Включите эту функцию

Серия MFG-3000-это высокостабильный, многофункциональный, широкополосный функциональный генератор, который может непосредственно генерировать синусоидальный, треугольный, квадратный, пандус, импульсный сигнал. Он имеет частоту управления напряжением VCF и ttl/CMOS синхронизированные выходные функции. Функции AM/FM и FM/SWP являются дополнительными. Частотный счетчик может отображать частоту внутреннего сигнала и внешнего входного сигнала до 30 МГц.

Ⅰ. Технические характеристики

1. Частотный диапазон: 0,1 Гц-2 МГц (MFG-3002, MFG3002A)

0,1 Гц-5 МГц (MFG-3005, MFG3005A)

0,1 Гц-10 МГц (MFG-3010, MFG3010A)

0,1 Гц-13 МГц (MFG-3013, MFG3013A)

0,1 Гц-15 МГц (MFG-3015, MFG3015A)

2. формы сигнала: синусоидальный, треугольник, квадрат, положительный и отрицательный пандус, положительный и отрицательный импульс, ttl пульс, сигнал развертки. Симметрия пандуса и импульса варьируется в пределах 80: 20 (1 Гц ~ 100 кГц).

3. подъем и падение края квадрата: ≤ 30ns

4. Синусоидальная Форма:

(2) Искажение: <1% (0,1 Гц ~ 100 кГц)

(2) Частотная характеристика:

±±0. 5 дБ (0,1 Гц ~ 100 кГц);

±±1 дБ (2 МГц);

±±3 дБ (5 МГц)

±±5 дБ (10 МГц)

±±10 дБ (15 МГц)

5. ttl/CMOS выход:

(1) выходной уровень импульса ttl ≥3. 5 В

(2) Уровень выхода CMOS импульса 5 V ~ 14 V непрерывная переменная

(3) синхронный выход: ttl импульсный (до 20 ttl нагрузки)

(4) Время подъема: ≤30ns

6. Выход:

(1) Выходная Амплитуда: ≥20Vp-p (открытая цепь), ≥10Vp-p (с 50load нагрузкой)

(2) выходной аттенюатор: 0 дБ, 20 дБ, 40 дБ, 60 дБ

(3) вход постоянного тока Смещение: ± 10 V с плавной регулировкой

7. Диапазон симметрии: 80: 20 до 20: 80

8. вход VCF:

(1) Макс. Напряжение:-5 В ~ 0 В ± 10%

(2) Макс. Скорость управления: 1000:1

(3) Частота: DC ~ 1 кГц

9. Амплитудная Модуляция: (только для моделей с суффиксом "A")

(1) Полоса пропускания:

(2) частота модуляции: 400 Гц (INT), 0 ~ 1 МГц (EXT)

(3) глубина модуляции: 0 ~ 85%

10. Частотная Модуляция: (только для моделей с суффиксом "A")

(1) отклонение: 0 ~ 10%

(2) частота модуляции: 400 Гц (INT), 0 ~ 20 кГц (EXT)

(3) искажения: ≤ 1.5% (fc = 500 кГц, fm = 1 кГц, 10%)

11. Счетчик частоты:

(1) Диапазон измерения: 1 Гц-30 МГц (макс. 100 МГц)

(2) Входное сопротивление: 1MΩ/20pF

(3) Чувствительность: 100 mVrms

(4) Максимальное входное напряжение: 150 в AC + DC (с аттенюатором)

(5) Входной аттенюатор: 20 дБ, 0 дБ

(6) погрешность измерения: не более 3× 10-5 ± 1 цифра

12. Питание

(1) напряжение: AC 220 В ± 10% (110 В ± 10% опционально)

(2) Частота: 50Hz±2Hz/60Hz±2Hz

13. Рабочая температура окружающей среды:

(1) температура: 0 ℃ ~ 40 ℃

(2) Влажность: ≤RH 90%

(3) Атмосферное давление: 86 кПа ~ 104 кПа

14. Размер (мм): 280л × 255 Вт × 100 в

15. Вес: 3 кг

MCH MFG-3002 MFG-3005 MFG-3010 MFG-3015 цифровой высокочастотный генератор сигналов

1. регулируемый ток цепи управления

См. рис. 2, прямое напряжение транзистора Vbe было подавлено, потому что оно находится в интегральной цепи IC. Не обращаем внимания на напряжение сдвига IC, то есть:

I up = I down + V c/R

2. Функция генератора цепи

Это треугольный квадратный генератор волн, управляемый постоянным током. Смотрите Рисунок 3. цепи диоды для подавления переходных скачков напряжения заряда и разряда Интегральная конденсатор C. Диод переключатель (V105 ~ V111) осуществляется с помощью высокого Скорость компаратора. Когда уровень сравнения точка B высока, V105 и V111 включаются, V107 и V109 обрезаны. Между тем встроенный конденсатор C разряжен. Таким образом, повторите снова и снова, затем выход треугольной формы в точку А, квадратный выход в точку B. Если Iup и Idown изменены, частота треугольника и квадратной формы волны изменится соответственно. Частота также изменится вместе с изменением интегрального конденсатора.

3. Мощность усилитель

Для обеспечения стабильности и высокой скорости работы используется Двухканальное питание усилителя. Как на рисунке 4. Весь усилитель с характеристикой инвертора.

4. цифровой счетчик частоты

Эта схема состоит из широкополосного усилителя, квадратная форма, одночипового компьютера и светодиодный дисплей (как на рисунке 5). Когда счетчик частоты находится в «внешнем» состоянии, после того, как формируются и усилены, входной сигнал включается и подсчитывается в счетчик, затем отображается светодиодный. При "внутреннем" состоянии, сигнал включается и подсчитывается напрямую. Время ворот, положение десятичного знака, "Гц" или "кГц" будет определяться ЦП и отображаться на светодиодный.

5. Автомобильный fm-передатчик зарядное устройство

При нажатии SWP/fm-свитч и выключении модного переключателя на конец VCF применяется сигнал модуляции 1 кГц, генерируемый радиоуправляемым осциллятором.

6. Питание

Комплект из трех предметов: блок питания заняты ± 17 V/±5v. ± 17 V является основной источник питания между тремя. ± 5 V обеспечивает 3-терминалы Напряжение регулирующий IC 7805 для счетчика и ttl короткого замыкания.

Ⅲ Структура

Этот инструмент имеет цельнометаллическую рамку и крышку, пластиковую переднюю панель с элегантным и маленьким внешним видом. Большинство компонентов (включая переключатели и ручки) закреплены на одной печатной плате. Все регулируемые компоненты расположены в удобном для регулировки положении, только для того, чтобы отвинтить заднюю панель и снять крышку вверх и вниз.

Ⅳ Управление и техническое обслуживание

1. символы и функции на передней панели и задней панели:

См. таблицу 1, рис. 6, рис. 7 и рис. 8.

2. обслуживание и калибровка

Этот инструмент может работать непрерывно в правильной среде, но вам рекомендуется откалибровать его каждые три месяца. Процедура калибровки:

(1) Регулировка искажений синуса

Симметрия, смещение постоянного тока, модуляционные переключатели в невыдвижных позициях. Частотный диапазон при "1K". Частота отображается как 5 кГц или 2 кГц. Переключайте RP105, RP112, RP113 медленно, чтобы получить наименьшее искажение. Отрегулируйте потенциометр, чтобы получить отображение 500 Гц или 200 Гц. Поверните RP104, чтобы получить наименьшее искажение. Выполните несколько шагов выше, вы получите искажения менее 1% (100 Гц ~ 100 кГц)

(2) квадратный отклик

Включите частоту работы до 1 МГц, отрегулируйте C174, чтобы получить оптимальную переходную реакцию.

(3) регулировка точности счетчика

Установите счетчик частоты на "EXT", подключите сигнал 10 МГц стандартного осциллятора к входному терминалу. Регулировки C214 для того, чтобы получить 10000,0 кГц на светодиодный дисплей.

(4) регулировка чувствительности счетчика

Подключите выходной сигнал 10 МГц, 100 mVrms синусоидальный сигнал к входному терминалу EXT. Установите время ворот до 0,01 s, отрегулируйте RP115, чтобы получить 10000 кГц на светодиодный дисплей.

3 и устраниение неисправностей

При возникновении проблем на этом инструменте требуется достаточно информации. Вы должны следить за последовательностью как источник питания-треугольник/квадратный генератор-синусный генератор-усилитель мощности-счетчик частоты-отображение частоты для проверки проблемы. Замените компонент, который поврежден.

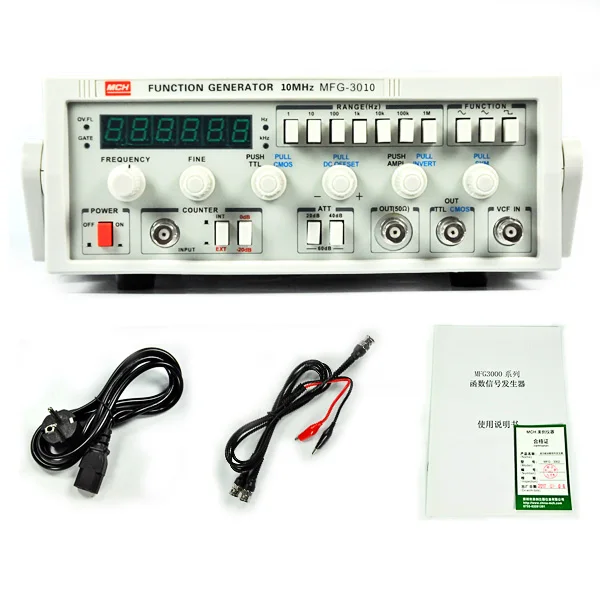

Аксессуары

Управление инструкция 1 копия

Мощность шнур 1 шт.

Тестовый Шнур (50Ω) 1 шт.

BNC кабель 1 шт.

Предохранитель (0.5A) 2 шт
