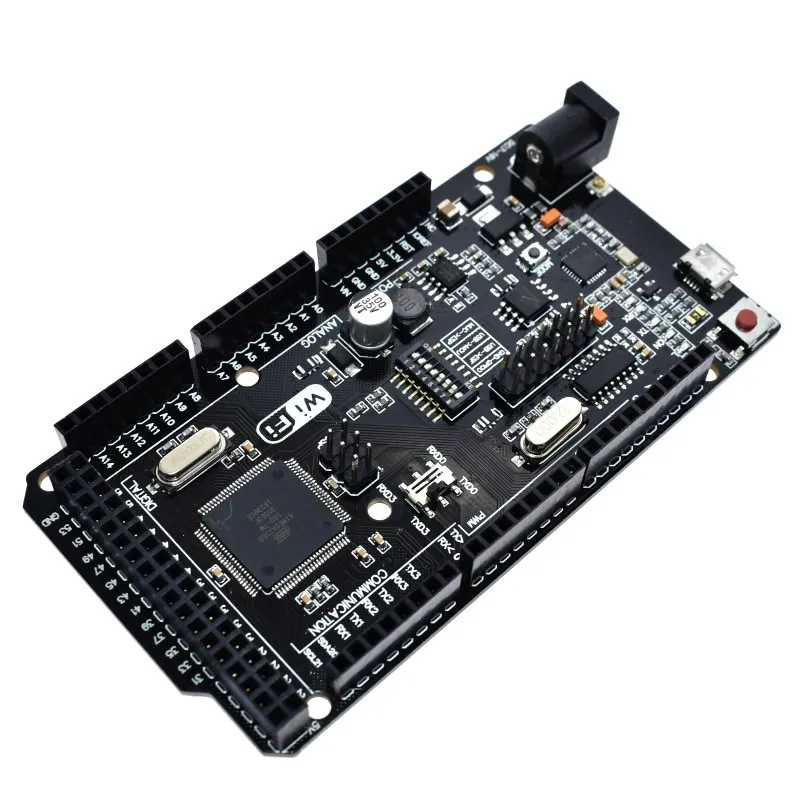

Mega2560+ Wi-Fi, R3 ATmega2560+ ESP8266 32Мб оперативной памяти, USB-TTL CH340G. Совместимость с Arduino Mega NodeMCU для WeMos ESP8266

Полное внедрение на одной плате: мега R3 ATmega2560 и Wi-Fi, ESP8266 с памятью 32 Мб (мегабайт)

Все модули могут работать вместе или отдельно. И у каждого есть свои собственные наконечники

Удобное решение для разработки новых проектов, требующих Uno и WiFi

Через USB можно обновить эскизы и firmvare для ATmega2560 и ESP8266. Для этого на плате есть usb-последовательный преобразователь CH340G

Используйте эту доску очень просто

Плата имеет DIP-switch, для подключения модулей

Например, к тому, чтобы: USB и ATmeg2560, USB и ESP8266, ATmega2560 и ESP8266

Настольный DIP-переключатель:

Подключение DIP

На возраст 1, 2, 3, 4, 5, 6, 7 лет

ATmega2560 <-> ESP8266 на вкл/выкл Выкл ВЫКЛ

USB <-> ATmega2560 Выкл на вкл/выкл ВЫКЛ

USB <-> ESP8266 (обновление прошивки или эскиза) выключено вкл.

USB <-> ESP8266 (связь) ВЫКЛ. Выкл. вкл.

Все отдельно отключаются от выключения

Специального раствора:

USB <-> ATmega328 <-> ESP8266

DIP-переключатель 2

Соединение на возраст 1, 2, 3, 4, 5, 6, 7 лет

USB <-> ATmega2560 <-> ESP8266 на ВКЛ ВЫКЛ Выкл на RXD3/TXD3

USB конвертер CH340G подключаться к RX0/TX0 из ATmega2560

ESP8266 подключаться к RX3/TX3 из ATmega2560

Размер: 10,5x5,3 см/4,13x2,09 дюйма

Количество: купальное полотенце, 1 шт

Примечание:

Допускается ошибка в 1–3 мм из-за измерений вручную Пожалуйста, убедитесь, что вы не против, прежде чем сделать заказ

Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!

Посылка в комплект входит:

1 шт. х Мега + WiFi плата
