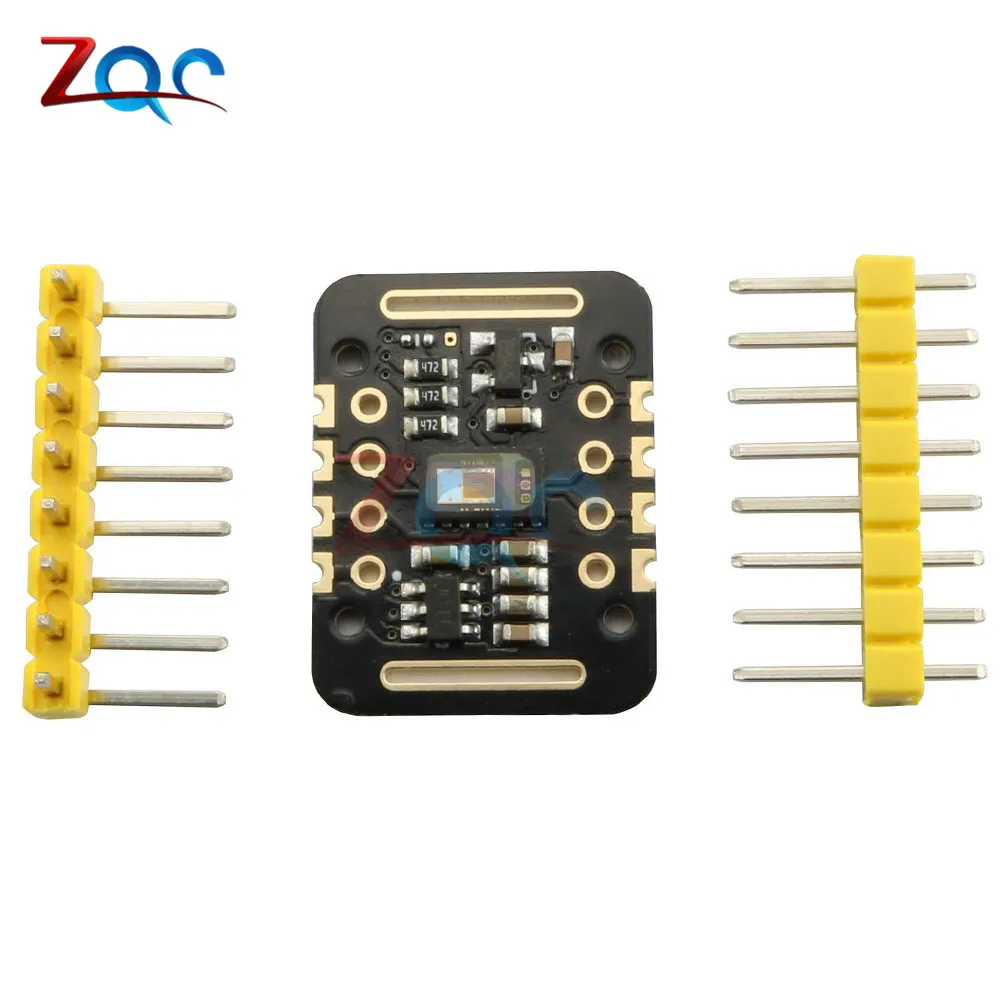

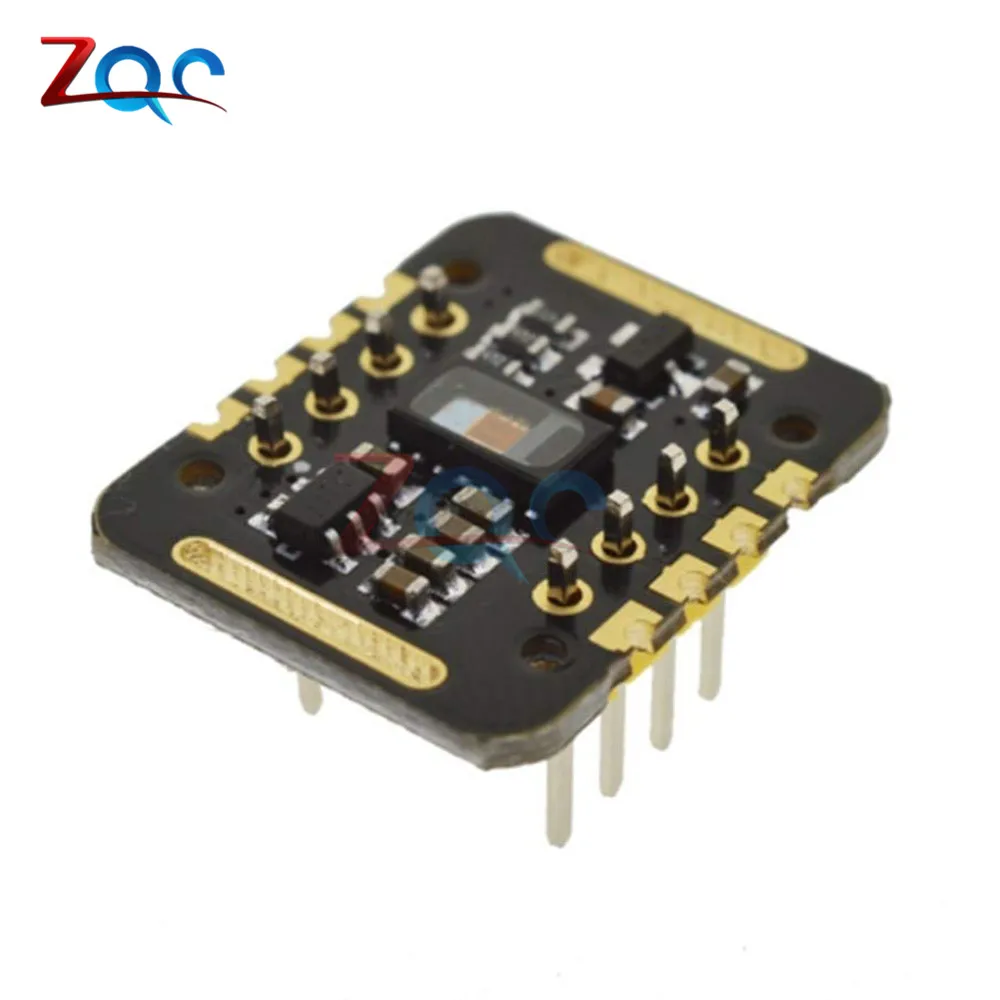

MH-ET LIVE MAX30102 датчик сердечного ритма модуль импульсов Обнаружение концентрации кислорода в крови тест для Arduino ультра-низкая мощность

Описание:Интегрирует красный светодиодный, инфракрасный светодиодный, aphotodetector, оптическое оборудование и малошумная электронная схема с подавлением окружающей среды света.Стандартный IPC совместимый интерфейс связи может передавать собранные данные для Arduino, KL25Z и других микроконтроллеров для измерения сердечного ритма и кислорода в крови.Нанесите на носимое устройство для сбора пульса и кислорода в крови, носите на пальцах, ушных щитах, запястьях и других местах.Чип также может выключить модуль по, а Резервный ток близок к нулю, так что источник питания всегда может быть сохранен.Параметры:Светодиодный пиковый Длина волны: 660nm/880nm.Светодиодный источник питания: 3,3 ~ 5 В.Тип сигнала обнаружения: оптический сигнал отражения (PPG).Выходной сигнальный интерфейс: интерфейс 2c.Напряжение интерфейса связи: 1,8 ~ 3,3 В ~ 5 ВЗапасное монтажное отверстие размер: 0,5x8,5 мм/0,02x0,33 дюймов.Интерфейс:Вин: главный вход питания 1,8 V-5 V.3-bit pad: I2C автобус подтянуть уровень, вы можете выбрать 1,8 V или 3,3 V в соответствии с pin мастер напряжения.SCL: часы автобуса 2cSDA: подключен к данным шины I2CINT: MAX30102 чип прерывания pinRD: MAX30102 чип RD светодиодный Клемма заземления, как правило, не нужно подключаться.IRD: чип MAX30102 ИК светодиодный Клемма заземления, как правило, не нужно подключаться.Заземление: провод заземления.Посылка включает в себя:1 * Модуль датчика сердечного ритма MAX30102
