Microvolt/Millivolt Voltage Amplifier High Precision Differential Signal Amplifier Conversion AD620 Transmitter

Описание

Примечания: 0-5VOutput usesAD620chip, 0-10VOutput usesAD623chip 。

Высокая точность, низкая регулировка, связь, DC микро вольт, милливольтовый усилитель, используется для связи, DC небольшое усиление сигнала, микро вольт, милливольтовое усиление.(Использование модулей, необходимо иметь определённую электронную базу, если нет основного клиента, пожалуйста, покупайте внимательно, наш магазин предоставляет техническую поддержку.)

Преимущества данного продукта:

1: Широкий диапазон входного сигналаЭтот продукт adoptsad620 увеличен, усиленный микровольт, милливольт, на marketlm358выше точность усиления, лучшая линейность, линейная region0-7V.

2: УвеличениеИспользуйте потенциометр для усиления входного сигнала, увеличение до 1000 раз, он может быть отрегулирован одним потенциометром (по умолчанию hair10-1000Double регулируется, need10 ниже раз свяжитесь со службой поддержки клиентов).

3: Широкий диапазон электропитанияInput5-30VDC блок питания

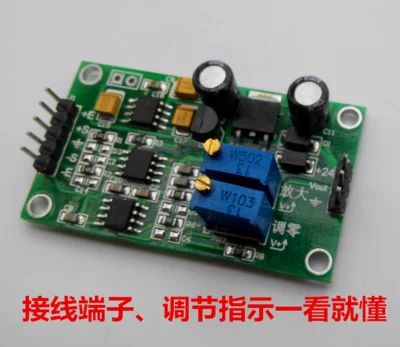

4: exceedminitypeРазмер is50 * 29 мм, равномерно распределенное отверстие, расстояние между отверстиями для определения местоположения is45 * 24 мм; расстояние массива обеих сторон is1.7 мм.

Производительность

1: Характеристика:

Широкие линейные область: 0-7 в

Широкое напряжение питающей сети:5-30Vinput, действительно достигает 30В питания 。 по умолчанию hair7-24V питания, need5vпожалуйста, свяжитесь с клиентской службой для питания 。

Ультра низкое входное смещение напряжения:50μV 。
Ультра низкий входной ток смещения:1.0nA (максимальное значение).

Общий режим отбраковки:100dB
Сверхнизкое смещение входного напряжения:0,6 мкВ/℃ (максимальное значение) 。
Супер стабильность, время:2μV/monthMaximum

2: режим подключения:

Положительный Полюс источника питания в соответствии с входным напряжением питания выберите входное напряжение положительный

1) Напряжение питания is13-24VTime разъем 24vport, здесь + Напряжение Eoutput12V доступно для питания датчика, захватывающий источник питания датчика;

2) Когда напряжение питания is5-13VTime подключения + E 。

GND отрицательный полюс источника питания

+ Входной терминал сигнала S

-S отрицательный конец входного сигнала (AccessibleGND)

Выходной сигнал Выход

-E экспорта one-5VVoltage(Мощность датчика доступна)

Примечания: вход сигнала, выход сигнала, вход питания, 3 все сигналы должны быть со расположены.

3: Увеличение:1 --- 1000 чем меньше Кратность является., тем больше полоса пропускания.

4: входное напряжение сигнала: 100uV-300 милливольт

5: Выходное напряжение: максимальное ± 10 В 。

6: метод регулировки увеличения: через потенциометр на плате, регулировка.

7: нулевая коррекция + пескоструйное соединение, отрегулируйте нулевой потенциометр так, чтобы выход is0V 。 для повышения точности модуля

Низкое искажение выходного сигнала, высокая частота

Сильная анти-шумовая способность, отличный эффект усиления, о чем вы думаете, небольшое усиление сигнала, кондиционер, вы этого заслуживаете.

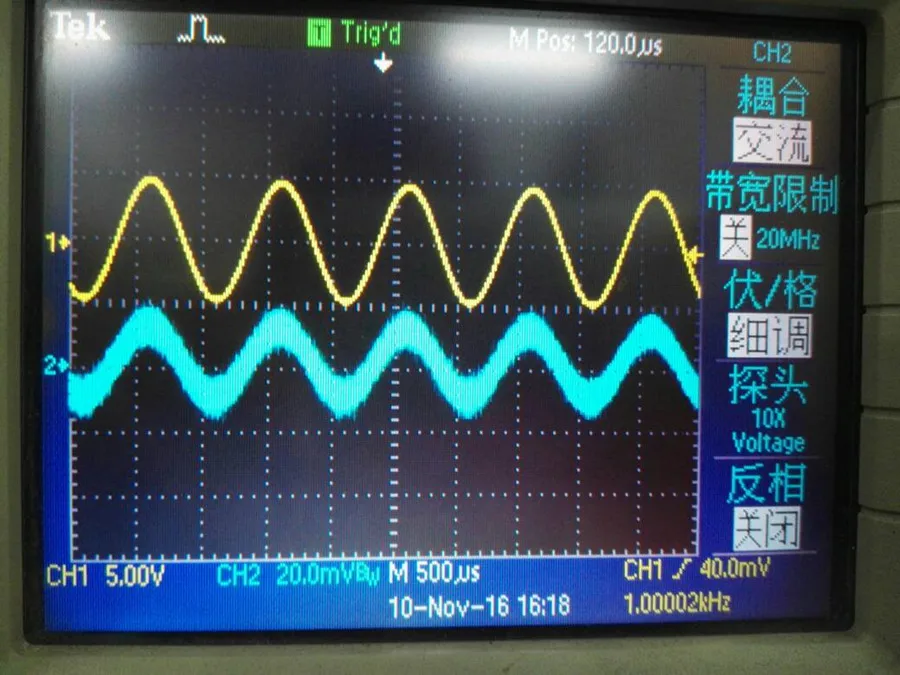

Особую благодарностьBuyerc *****-1 шт.Входной сигнал, предоставленный is10mV, частота 1 кГц, это очень шумно, после расширения is5vочень чистый.
