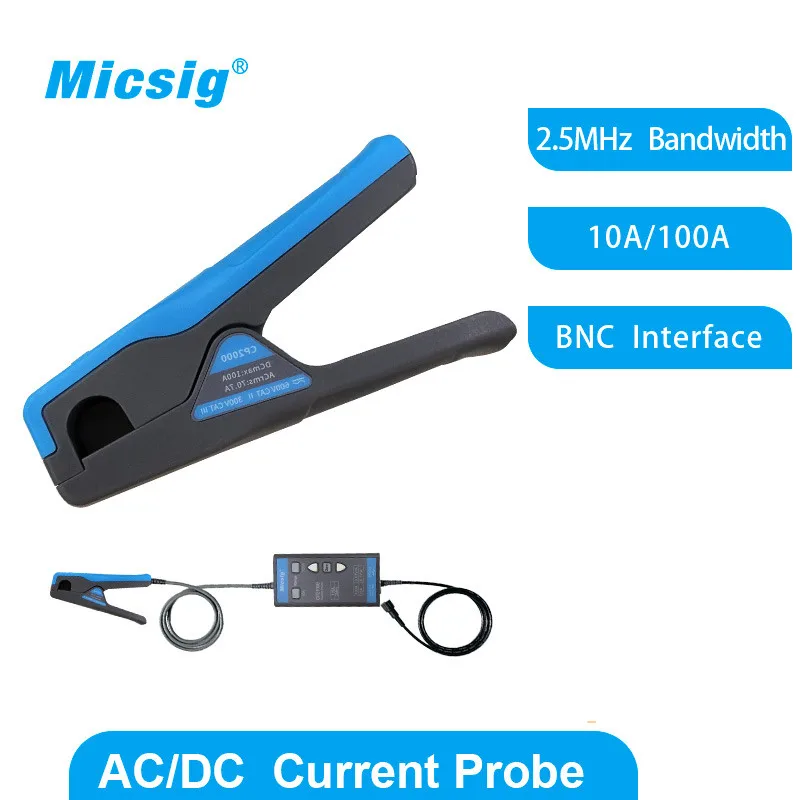

Micsig CP2100A Пробники переменного/постоянного тока 2,5 МГц 10А/100А максимальный измеримый ток 100апк 70,7 рукоятки(DC+ ACpk) инструменты для улучшения

Описание

Меры предосторожности

1. Измерительной цепи должны быть CAT II 600 V или ниже.? Измеряйте руку с голый провод. 2. Не прикасайтесь к проводника под тест и датчик головы во время Измерения. 3. Не эксплуатируйте во влажных/влажных условиях. 4. Не прикасайтесь к инструмент или объект под тестом мокрыми руками. 5. Пожалуйста, используйте этот продукт в течение того, что допускается терминалом. 6. Пожалуйста, используйте этот продукт согласно вашему заказу.? Пожалуйста молотый продукт через USB кабель питания.

Технические характеристики

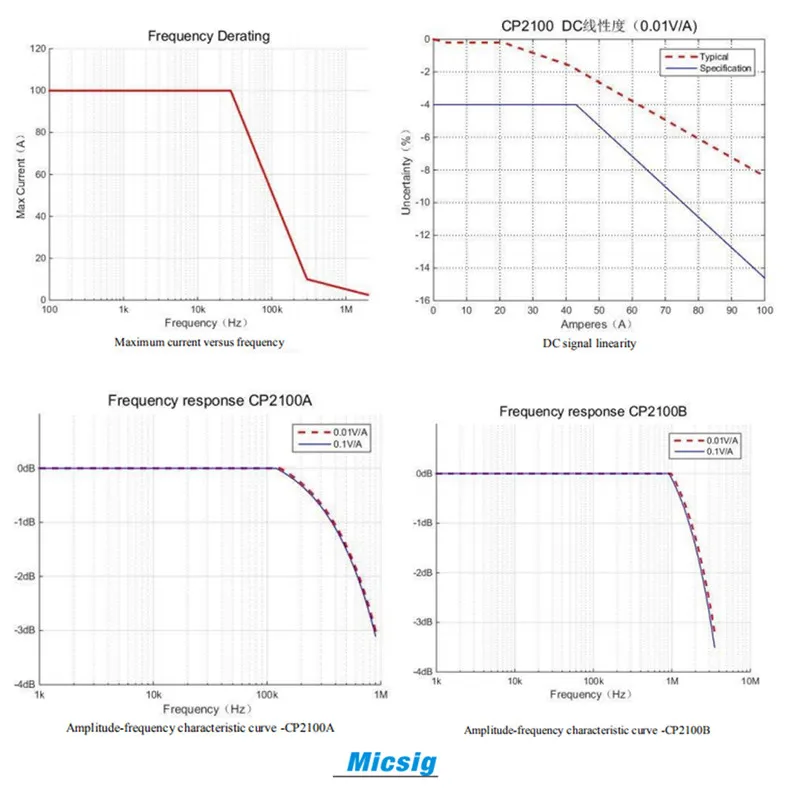

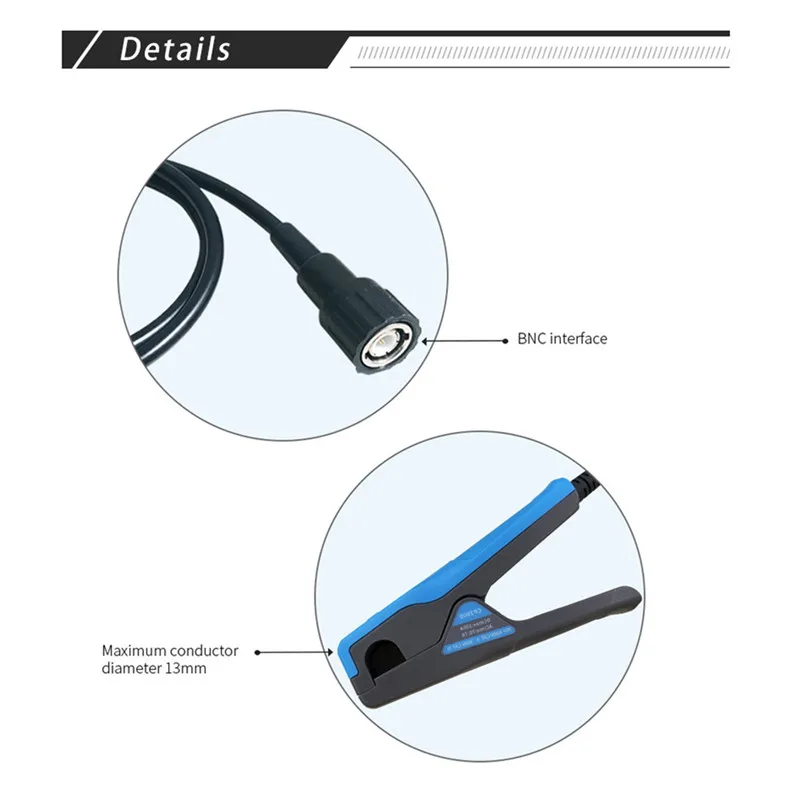

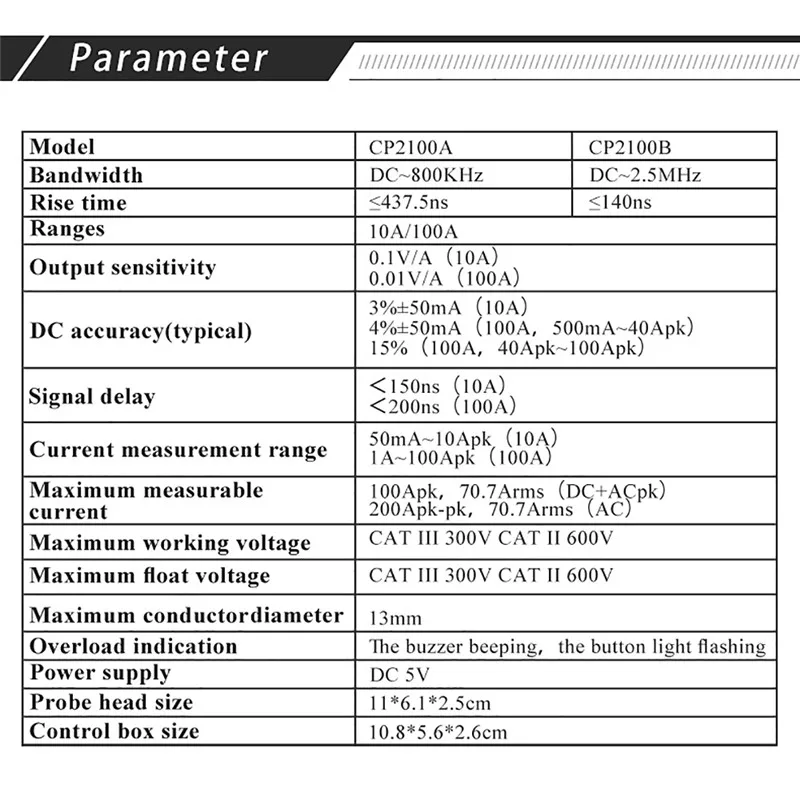

Версия: 1,0 Изменить содержимое: первый выпуск Время выпуска: 2019,05 Параметр: CP2100A/CP2100B Пропускная способность: DC ~ 800 кГц (CP2100A)/DC ~ 2,5 МГц (CP2100B) Время нарастания: ≤583ns (CP2100A)/≤175ns (CP2100B) Диапазоны: 10A/100A (по желанию переключатель) Выход Чувствительность: 0,1 V/A (10A)/0,01 V/A (100A) DC accuarcy (в обычном режиме): 3% ± 50mA (10A)/4% ± 50mA (100A, 500mA ~ 40Apk) /15% (100A, 40Apk ~ 100Apk) Низкая Задержка сигнала по уровню поверхности: <150ns (10A)/<200ns (100A) DC сигнала линейности (в обычном режиме): сигнал постоянного тока линейность, обычной Страница 6 Диапазон измерений: 50mA ~ 10Apk (10A)/1A ~ 100Apk (100A) Максимальный измеряемый ток: 100Apk, 70,7 руки (DC + ACpk)/200Apk-pk, 70,7 руки (постоянного тока) Максимальное рабочее напряжение: CAT III 300 В CAT II 600 V Максимальная Поплавковый стабилизатор напряжения: CAT III 300 В CAT II 600 V Максимальный диаметр проводника: 13 мм Индикация перегрузки: зуммер пищать, кнопка светильник мигающий Источник питания: 5 В постоянного тока Зонд Размер головки: 11*6,1*2,5 см Управление Размер коробки: 10,8*5,6*2,6 см Длина: 228 см Вес: 290 г Один посылка Вес: 1000 г Один посылка Размер: 29,5*23,6*5,7 см Рабочая температура: 0 °C ~ 50 °C Температура хранения:-20 °C ~ 80 °C Рабочая влажность: 5% ~ 95% (0 °C ~ 40 °C, без конденсации) /5% ~ 65% (40 °C ~ 50 °C, без конденсации) Рабочая высота: ≤3000m Высота хранения: ≤12000m

Инструкции:

1. Подключите блок к BNC на токовый зонд для осциллографа (или другой инструмент) и подключите кабель USB для питания токовые клещи. 2. В соответствии с текущим, выберите соответствующий диапазон на зонд, соответствующую кнопку светильник становится зеленым. 3. Отрегулируйте осциллограф настройки: входное сопротивление 1mом; выберите ток или комплект витрина в качестве; установить зонд затухание мультипликатор соответствующего канала. Если зонд 100A (0,01 V/A), осциллографа должна быть 100X, в том случае, если зонд 10A (0,1 V/A), осциллограф, является 10X. 4. Пресс Авто Кнопка обнуления для того чтобы осуществить автоматический нулевой регулировкой Зонд. После того, как установка нуля выполнена успешно, зуммер подаст звуковой сигнал на этот раз. В противном случае пикающий звук будет 3, что означает, что настройки на ноль не; внешнего магнитного поля может иметь едва уловимый влияние на постоянного тока нулевой зонда. После того, как установка нуля после завершения модификации с нами можно связаться следующими способами не перенести ее в большом диапазоне. 5. Откройте зажим токовые клещи для зажима проводник при тесте согласно, учитывая направление, указанное зажим для головы. Примечание: Если измеряемый ток направления потока напротив, учитывая направление, указанное Зажимная головка, выход отрицательный. 6. Регулировка осциллографа для того чтобы получить самую лучшую сигнала.

Примечание: в тех случаях, когда напряжение превышает допустимую в ассортименте, звуковой сигнал в течение длительного времени, и кнопка светильник начнет мигать.

Техническое обслуживание

1. В течение гарантийного периода, а также при нормальном использовании, компания будет нести ответственность за не нуждающаяся в техническом обслуживании из-за выхода из строя сам товар из-за проблем с качеством. 2. Пожалуйста, держите продукт по мере того как сухой, очистки и улучшения вида. 3. Если у вас возникла какая-грязь, используйте мягкую ткань или губка спиртом, чтобы удалить грязь. В сушильной машине 4. Не используйте воду. 5. Для того, чтобы обеспечить представление продукта, рекомендуется провести проверку или калибровку раз в год.

Особенности

1. CP2100 Серия a токовый зонд, который может измерять как постоянного и переменного тока. 2. Это сплит-дизайн, который является небольшим и красиво. 3. Он использует стандартный интерфейсом BNC для портативными осциллографами или мульти-разъем для адаптеры для сим-карт. 4. максимальный ток, который можно измерить является 100Apk (70 руки); оно разделено в 2 модели, CP2100A измеримые пропускная способность погоды постоянного тока ~ 800 кГц, CP2100B измеримые пропускная способность погоды постоянного тока ~ 2,5 МГц, В CP2100 серии токовый зонд имеет два дополнительных диапазоны: 10A и 100A. 5. Автоматический и ручной установка нуля, питание через порт USB, без каких-либо дополнительных блок питания, что делает измерение более удобной. 6. Часто используется в электродвигательного привода, мощный инвертор частоты, инвертор, источник питания, авиационных и других областях.

Pacakge

1 комплект из Micsig переменного тока/постоянного тока зонды
