Micsig Пробники переменного/постоянного тока CP2100A/B 2,5 МГц 10A/100A максимальный измеримый ток 100апк 70,7 дужки(DC+ ACpk) продукт

Описание

Меры предосторожности

1. Измерительная цепь должна CAT II 600 в или ниже.? Не измеряйте Голый Проводник. 2. Не прикасайпроводник и головка датчика Измерения. 3. Не использовать во влажных/влажных условиях. 4. Не прикасайинструмент или предмет под тестом мокрыми руками. 5. Пожалуйста, используйте этот продукт в пределах, разрешенных терминалом. 6. Пожалуйста, используйте этот продукт по мере необходимости.? Пожалуйста, заземлите продукт через USB кабель питания.

Технические характеристики

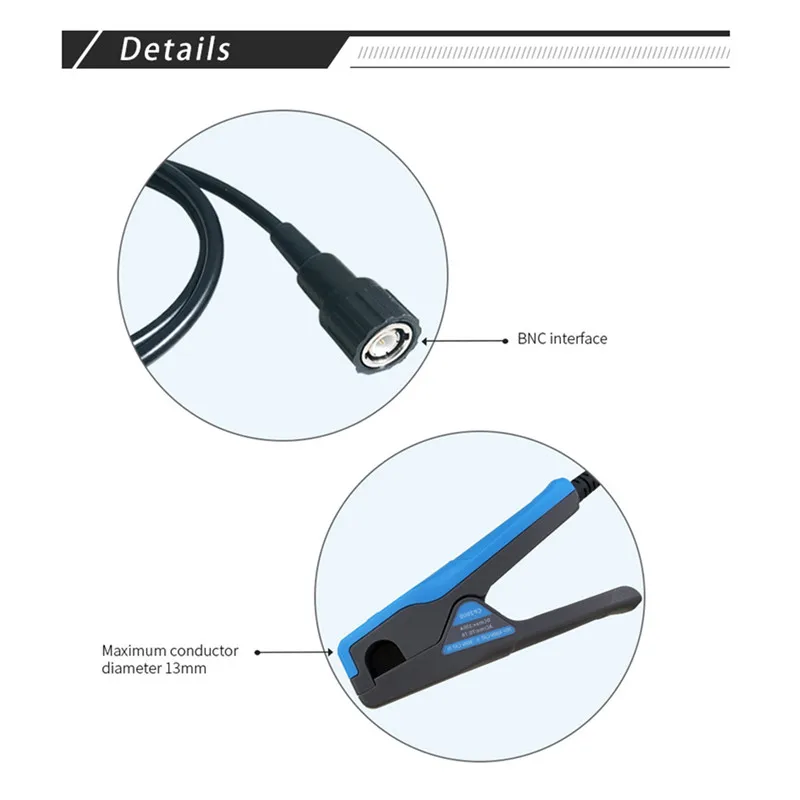

Версия: 1,0 Изменение содержания: первый выпуск Время выпуска: 2019,05 Параметры: CP2100A/CP2100B Полоса пропускания: DC ~ 800 кГц (CP2100A)/DC ~ 2,5 МГц (CP2100B) Время подъема: ≤583ns (CP2100A)/≤175ns (CP2100B) Диапазон: 10A/100A (опционально на переключателе) Чувствительность на выходе: 0,1 в/A (10 а)/0,01 в/A (100 А) Постоянный ток (Типичный): 3% ± 50 мА (10А)/4% ± 50 мА (100А, 500мА ~ 40апк) /15% (100А, 40апк ~ 100апк) Задержка сигнала: <150ns (10A)/<200ns (100A) Линейность сигнала постоянного тока (типичная): линейность сигнала постоянного тока, типичная на странице 6 Диапазон измерений: 50мА ~ 10апк (10А)/1А ~ 100апк (100А) Максимальный измеримый ток: 100 АПК, 70,7 стрелок (DC + ACpk)/200Apk-pk, 70,7 стрелок (AC) Максимальное рабочее напряжение: CAT III 300 В CAT II 600 в Максимальное поплавковое напряжение: CAT III 300 В CAT II 600 в Максимальный диаметр проводника: 13 мм Индикация перегрузки: звуковой сигнал, мигающий светильник кнопки Источник питания: 5 В постоянного тока Размер головки зонда: 11*6,1*2,5 см Размер коробки управления: 10,8*5,6*2,6 см Длина: 228 см Вес: 290 г Вес одной посылка: 1000 г Один посылка Размер: 29,5*23,6*5,7 см Рабочая температура: 0 °C ~ ~ 50 °C Температура хранения:-20 °C ~ 80 °C Рабочая влажность: 5% ~ 95% (0 °C ~ 40 °C, без конденсации) /5% ~ 65% (40 40 °C ~ 50 °C, без конденсации) Рабочая высота: ≤3000m Высота хранения: ≤12000m

Инструкции:

1. Подключите BNC токового зонда к осциллографу (или другому инструменту) и подключите usb-кабель для питания токового зонда. 2. В зависимости от тока, выберите соответствующий диапазон на зонде, соответствующий кнопочный светильник становится зеленым. 3. Отрегулируйте настройки осциллографа: входное сопротивление 1 МОм; выберите ток или установите блок отображения в качестве; Установите мультипликатор затухания зонда соответствующего канала. Если зонд 100А (0,01 в/А), осциллограф должен быть 100х, если зонд 10А (0,1 в/А), осциллограф 10х. 4. Нажмите кнопку auto zero, чтобы осуществить автоматическую нулевую регулировку Зонд. После того, как нулевая Регулировка будет успешно выполнена, звуковой сигнал на один раз. В противном случае, звуковой сигнал будет 3, что означает, что нулевая Регулировка не работает; Внешнее магнитное поле может слегка повлиять на ноль постоянного тока зонда. После того как нулевая регулировка, пожалуйста, не перемещайте ее в большом диапазоне. 5. Откройте зажим токового зонда для зажима проводника под испытанием в соответствии с направлением, указанным зажимной головкой. Примечание: Если измеренное направление потока тока находится в противоположном направлении, указанном зажимной головкой, выход является отрицательным. 6. Отрегулируйте осциосциллограф, чтобы получить лучшую форму волны.

Примечание: Когда ток превышает диапазон, зуммер будет звучать в течение длительного времени, и кнопочный светильник будет мигать.

Техническое обслуживание

1. В течение гарантийного продукта и при нормальном использовании, компания будет нести ответственность за бесплатное обслуживание из-за выхода из строя самого продукта из-за проблем с качеством. 2. Пожалуйста, держите продукт как сухой, чистый и аккуратный. 3. Если есть грязь, используйте мягкую ткань или губку со спиртом, чтобы удалить грязь. 4. Не используйте воду.. 5. Для обеспечения работоспособности продукта рекомендуется производить проверку или калибровку один раз в год.

Особенности

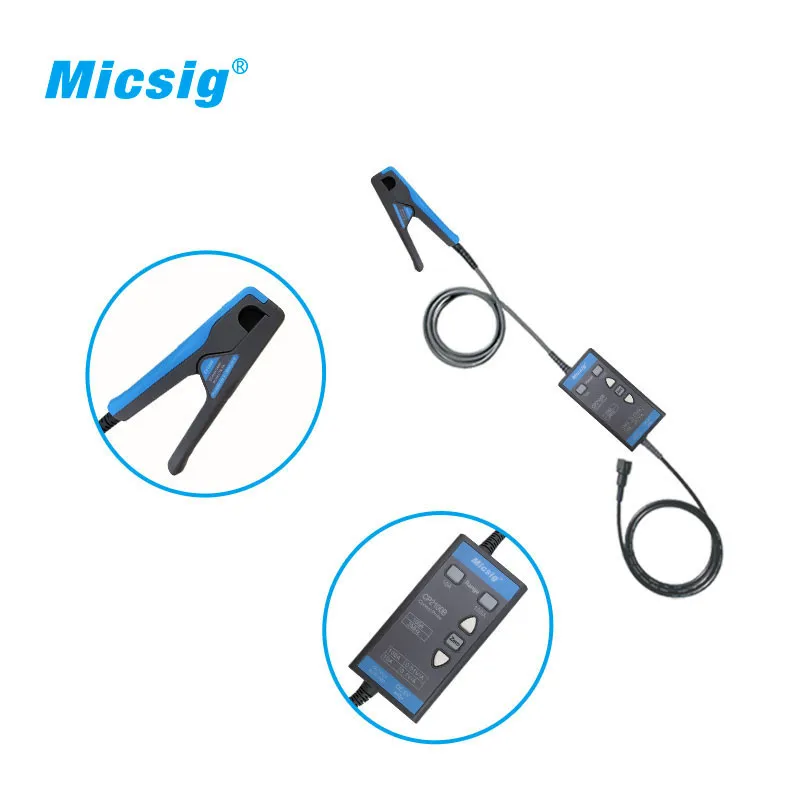

1. Серия CP2100 является токовым зондом, который может измерять как DC, так и AC. 2. Это небольшой и красивый дизайн с разрезом. 3. Он использует стандартный bnbnc интерфейс для осциллографов или мульти-разъем для адаптеров. 4. максимальный ток, который можно измерять, составляет 100 АПК (70 рук); он разделен на 2 модели, Диапазон измеряемой полосы пропускания CP2100A измеряется DC ~ 800 кГц, Диапазон измеряемой полосы пропускания CP2100B-DC ~ 2,5 МГц, датчик тока серии CP2100 имеет два дополнительных диапазона: 10A и 100A. 5. С автоматической и ручной нулевой регулировкой, USB питания, без дополнительного питания, что делает измерение более удобным. 6. Часто используется в приводприводом двигателя, частоте мощности, инверторе, блоке питания, авионике и других областях.

Pacakge

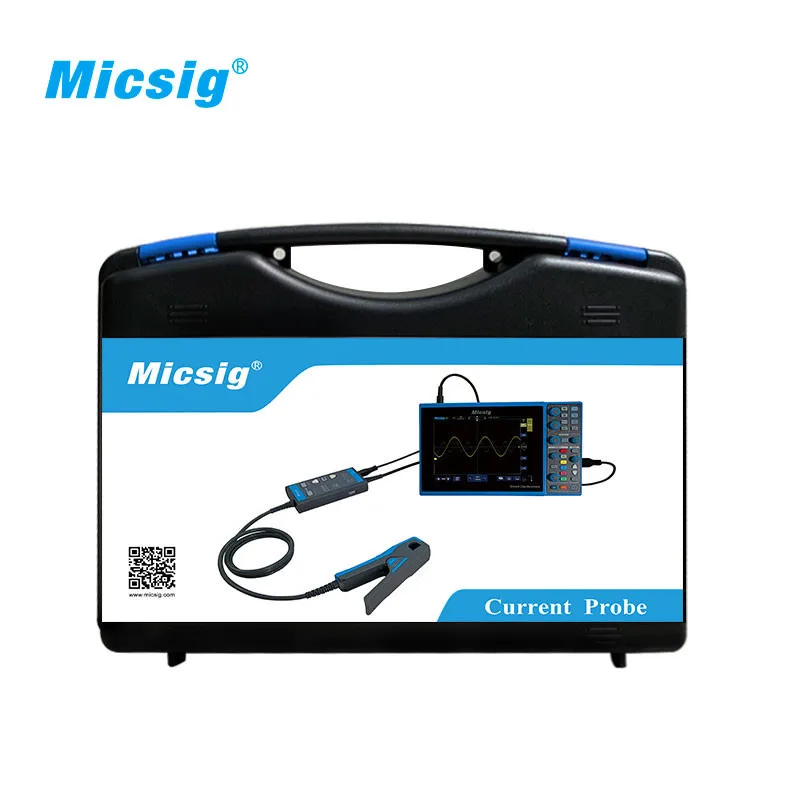

1 Набор Micsig зонзонды переменного/постоянного тока
