Описание
Новый микроволновый реагирующая на движение модуль
\
\
Руководство по эксплуатации
\
\
Во-первых, XZG-LD-A3 (модель основана на антенна модель платы)
\
\
Обзор продукта: XZG-LD-A3-это автоматическое управление Индукционное изделие с технологией Doppler radar с высокой чувствительностью, дальним зондированием, высокой надежностью, большим углом зондирования и широким диапазоном напряжения. Широко используется в различных случаях индукции человеческого тела, Противоугонная сигнализация.
\
\
Особенности: микроволновая индукция использует плоскую антенну для передачи и приема эхо. Переключатель является активным датчиком, который излучает высокочастотные электромагнитные волны и принимает их эхо. Этот датчик обнаруживает изменения в эхо-сигнале, а затем запускает сигнал через микропроцессор для выполнения команды. Индуктивные сигналы могут быть обнаружены через двери, стеклянные пластины и тонкие стены. Примечание: лучший эффект обнаружения при перемещении людей или предметов к датчику! Этот продукт обладает сильной защитой от помех и практически не имеет помех от внешних факторов окружающей среды, таких как ветер и тепло. Он превосходит инфракрасные датчики в использовании.
Параметр
\
\
Во-вторых, XZG-LD-A3
\
\
(Чехол для применения: Безопасность Интеллектуальная подсветка Индукционная Игрушка для человеческого тела Промышленная Автоматизация управление автоматическим Индукционным электрическим оборудованием электрическая мощность автоматическая поставка управления и т. д.)
\
\
1, рабочее напряжение модуля: 3,3-12 В постоянного тока (оптимальное использование диапазон напряжения 3.7-12в постоянного тока)
\
\
2. Ток в режиме ожидания: 33 мА;
\
\
3. Мощность передачи: 22 МВт;
\
\
4, Рабочая температура окружающей среды:-20 °-+ 80 °;
\
\
5, режим запуска: Повторный триггер (по умолчанию);
\
\
6, выходной сигнал: ttl уровень, высокая эффективность; высокий уровень 3 в низкий уровень 0 В;
\
\
7, угол обнаружения: 360 ° (Сферический) без мертвых углов;
\
\
8, Расстояние обнаружения: 5-6 метров,
\
\
9, рабочая задержка: 1-30 секунд, настройка по умолчанию составляет 1 секунду. Его можно подогнать на более длительный срок.

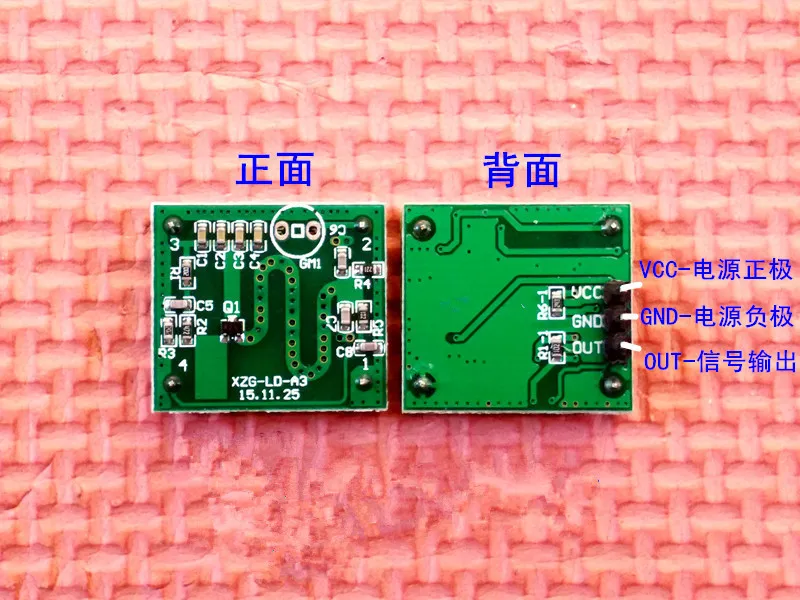

XZG-LD-A3 (форма: квадратный Размер: 2*2,2 см)
\
\
Двойной слой: антенна (передняя) плата управления (задняя)
\
\
\
\
В-третьих, регулировка времени чувствительности и задержки
\
\
:
\
\
\
\
Светодиодный модуль с приводом
\
\
\
\
\
\

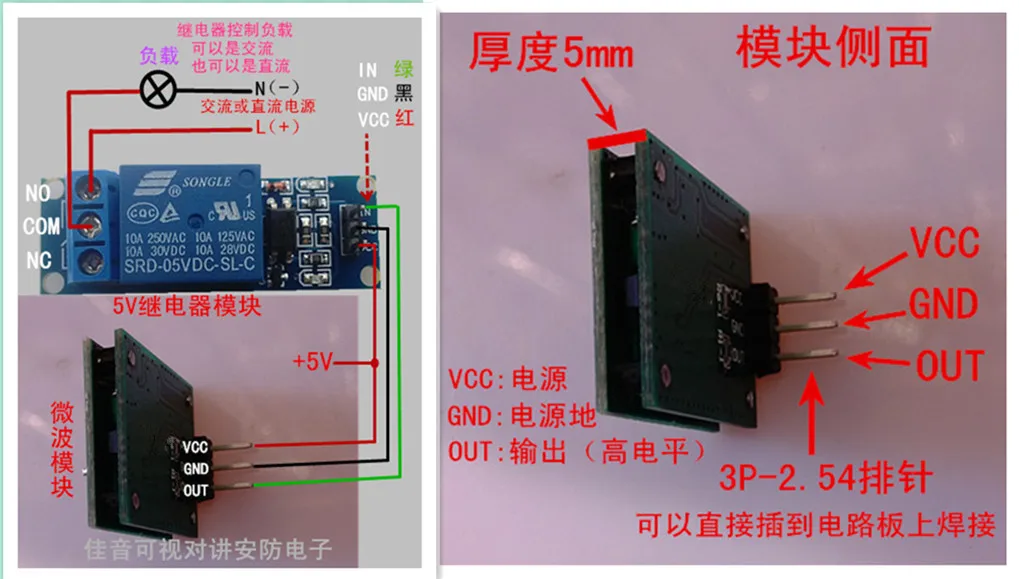

Модуль приводное реле схема
После включения модуля, будет время инициализации около 10 секунд. В этот период он не может быть обнаружен или датчик не чувствителен. После завершения инициализации он войдет в нормальное рабочее состояние. Пожалуйста, обратите на это внимание.
\
\
Важное Примечание: Перед использованием теста убедитесь, что источник питания подключен правильно. Если источник питания подключен неправильно, это может привести к повреждению модуля после включения питания. Ущерб, причиненный человеком, не покрыт гарантией! Пожалуйста, обратите внимание на родителей!
\
\
\
\
Примечание: функции и особенности высокочастотного модуля микроволнового зондирования:
\
\
1, принадлежность к технологии Doppler (микроволновая индукция)-активный (Индуктивный: люди/движущиеся предметы)
\
\
2. Интеллектуальная индукция: когда кто-то входит в диапазон обнаружения этого продукта, выход высокочастотного индукционного модуля выход ttl высокий уровень. После периода задержки выходные данные возвращаются на низкий уровень ttl.
\
\
3. интеллектуальная задержка: после запуска сенсорного модуля, если в период задержки человека есть активность, выходной терминал модуля Vout будет продолжать выводить ttl высокий уровень до тех пор, пока человек не уйдет и не выдает низкий уровень после периода задержки.
\
\
4, светочувствительное управление (опционально): в зависимости от интенсивности внешнего света, Контролируйте выходное состояние модуля для достижения энергосберегающего эффекта. (Нет фоторезистора по умолчанию, с фоторезистором, чтобы быть настроенным)
\
\
5, по сравнению с инфракрасными продуктами: высокочастотный индукционный модуль дальность зондирования, широкий угол, без мертвых зон, не зависит от температуры окружающей среды, пыли и так далее.
\
\
Высокочастотный Индуктивный модуль является идеальной заменой инфракрасных и голосовых чувствительные модули.
\
\
\
\
Пять, использование инструкции:
\
\
При установке микроволновой модуль передняя часть антенной платы должна быть в 3 метра от стены, чтобы предотвратить появление стены; это предпочтительно 1,5-2 метра над уровнем земли. Интерьер пустой комнаты или коридора более отзывчив.
\
\
\
\
\
\
\
\
О тесте:
\
\
\
\
1. Проверьте, правильно ли напряжение источника питания, прежде чем модуль будет заряжен, если проводка верна, а затем Питание на тесте.
\
\
\
\
2. Когда модуль включен, он будет выводить сигнал высокого уровня. Длина выходного сигнала зависит от времени задержки установки. Время задержки заканчивается отключением выходного сигнала. Только когда движущийся предмет ощущается, он снова вызывает сигнал высокого уровня.
\
\
\
\
3. После включения модуля, есть фаза инициализации около 10 секунд. Во время инициализации он будет нечувствительным или не чувствительным. Когда Инициализация закончена, она войдет в режим ожидания будильника. В это время, если движущийся предмет будет обнаружен, он включит выходной сигнал управления высокого уровня.
\
\
\
\
4. Выходной сигнал модуля останавливается в конце времени задержки набора и снова запускает выход. Когда триггер повторяется в конце времени задержки, время задержки будет отложено до тех пор, пока не будет никаких движущихся объектов в диапазоне обнаружения. При обнаружении время задержки будет задержано после периода времени. То есть, если всегда есть предмет, движущийся в диапазоне обнаружения (например, кто-то движется), и он обнаружен, тогда он всегда будет выводить сигнал высокого уровня, пока человек не уйдет и затем автоматически закроется после задержки.
\
\
\
\
5. На задней части модуля есть два резистора. Номера бит R1-1 и R6-1 соответственно. R1-1-это резистор регулировки задержки. Чем больше сопротивление, тем дольше задержка. Примечание: этот товар был изменен сейчас. Время задержки регулируется от 1-30 секунд, R1-1 палочки 1 K задержка резистора около 1 секунды, палочки 11 K около 2 секунд, палочки 24 K около 5 секунд, палочки 47 K около 10 секунд, пасты 100 K около 15 секунд, пасты 160 K около 20 секунд, паста 200 K около 25 секунд, R1-1 не применяет задержку сопротивления около 30 секунд (задержка по умолчанию составляет до 30 секунд, если вам нужно больше времени для настройки)
\
\
Кроме того, R6-1-это резистор регулировки чувствительности. Чем выше значение сопротивления (между 10 K и 200 K), тем ниже чувствительность (расстояние зондирования будет сокращено), тем меньше значение сопротивления, тем выше чувствительность, но минимум должен быть не менее 10 к, в противном случае он может потому, что чувствительность слишком высока, Он легко нарушается и срабатывает по ошибке. Примечание: чувствительность не равна расстоянию регулировки. Трудно отрегулировать, уменьшая чувствительность к близкому расстоянию, и отрегулированный эффект не идеален. Если вы хотите Закрыть расстояние, пожалуйста, возьмите модуль крупным планом магазина или свяжитесь со службой поддержки клиентов, чтобы предоставить соответствующую техническую поддержку.
\
\
6, тест, при отправке, R1-1-резистор 1 K (задержка около 1 секунды). Если вам нужно 30 секунд, просто используйте паяльник для удаления R1-1 резистора. Если вам нужно другое время, пожалуйста, нажмите на пункт 5 выше. Указанное значение сопротивления для вставки или настройки.
\
\
7, тестовая среда, тестовый модуль лучше не иметь других людей в диапазоне обнаружения, в противном случае он будет обнаружен модулем, чтобы привести к повторному испытанию на удар триггера, после включения или после индукционного триггера, тестер должен ждать, пока выход завершится, Выходные концы перемещают тело и следят за датчиком и выходом модуля, и не тестируют множественные модули одновременно, в противном случае взаимное измерение помех будет неточным.
\
\
\
\
8, выход высокого напряжения сигнала модулем может быть использован только для привода триода или в качестве сигнала управления входом порта IO микрокомпьютера с одним чипом. Он не может быть использован непосредственно освещать высокомощный светодиодный светильник шарик» или «Вождение» Другие нагрузки, в противном случае модуль может работать неправильно. Даже без повреждений.
\
\
\
\
9, микроволновая печь имеет сильный проникающий эффект, пластиковый корпус толщиной менее 3-5 мм не влияет на сигнал излучения модуля, модуль может быть полностью установлен в пластиковом корпусе, и стекло или акриловый материал микроволновой печи толщиной менее 5 мм они могут быть прониканы, Так что их также можно установить в таком случае. Однако металлическая оболочка защищает микроволновую печь, поэтому модуль не может быть установлен в металлическом корпусе.
\
\
\
\
10, напряжение питания к модулю должно быть стабильным, пульсационные помехи должны быть как можно меньше, если напряжение нестабильное, будут большие колебания, из-за чего модуль будет активирован по ошибке и всегда выводится на высокий уровень. Поэтому блок питания для модуля должен быть фильтрован. Когда мощность распределяется с нагрузкой, мощность нагрузки должна быть достаточно большой, чтобы избежать скачка напряжения, вызванного чрезмерным падением напряжения, вызванным включением нагрузки, что может привести к запуску модуля по ошибке. Кроме того, если Модуль и устройство должны быть соединены длинной линией, то линия выходного сигнала предпочтительно подключена экранированным проводом. Экранированный провод может использоваться для предотвращения ложного триггера, вызванного помехами руки человека при касании сигнальной линии, и линия подключения может быть предотвращена в комплекте. Соединение между линией и линией мешает ложному срабатыванию, которое может быть вызвано сигналом. Если есть ложный триггер, вызванный помехами ручного или линейного соединения, конденсатор 104 может быть соединен между входным терминалом сигнала управляемого устройства и заземлением для его устранения.
\
\
\
\
11, высота установки, Потолочная Установка высотой 4 м или меньше, высота установки стены 1,5-2,5 метров от земли лучше всего, таким образом, независимо от установки в любом положении комнаты, вся комната будет обнаружена, не оставляя мертвых концах.
\
\
\
\
12. Пожалуйста, свяжитесь с нами, если у вас возникли какие-либо проблемы во время теста. Мы поможем вам выполнить анализ причины и предоставить на месте решения, чтобы помочь вам решить проблемы, с которыми вы общаетесь. В то же время, у нас все еще есть хороший послепродажный сервис с тремя пакетами. Бизнес-это сердце, принцип выполнения вещей во-первых, даже если вы не удовлетворены, мы будем стараться сделать вас удовлетворенными, клиенты не только клиенты или друзья, друг должен искренне обращаться друг с другом, мы с нетерпением ждем сотрудничества с вами, с нетерпением ждем вашей поддержки, И добро пожаловать, чтобы вы руковали и исправили наше отсутствие работы, чтобы мы могли улучшить наш уровень обслуживания и лучше обслуживать наших клиентов., возвращая поддержку клиентов и любовь.
\
\
\
\
Меры предосторожности:
\
\
1, не допускается установка электричества! Не подключайте не ту линию! Не замыкайте нагрузку! Обязательно проводите детальную информацию перед использованием! Все повреждения, вызванные человеком, не покрываются гарантией.
\
2. Использование перегрузки не допускается.
\
3. Когда толщина стены менее 10 см, например, деревянная стена, переключатель может быть обнаружен перегородкой.
\
\
4. В области зондирования Нет препятствий, которые влияют на его Обнаружение или предметы, которые сохраняют движение.
\
5. Не используйте турбулентные предметы в качестве монтажной основы.
\
\
6, СВЧ-сигналы близкого диапазона и другие сильные источники электромагнитного излучения, такие как высокочастотное Беспроводное передающее оборудование и микроволновые модули, используемые вместе, будут мешать нормальной работе радиолокационный переключатель,
\
\
При покупке радиолокационный переключатель следует учитывать использование и установку. При использовании с беспроводным пультом дистанционного управления необходимо изменить некоторые параметры модуля. Для получения подробной информации обратитесь в службу поддержки клиентов.
\
\
Использование Обратите внимание:
\
\
Этот продукт подходит только для использования в замкнутых или полузамкнутых средах (в помещении или в коридоре) и не подходит для использования в условиях открытого воздуха.
\
\
При установке микроволновой модуль несколько радарных модулей не могут быть установлены в той же области (в пределах диапазона обнаружения), чтобы избежать взаимных помех.
