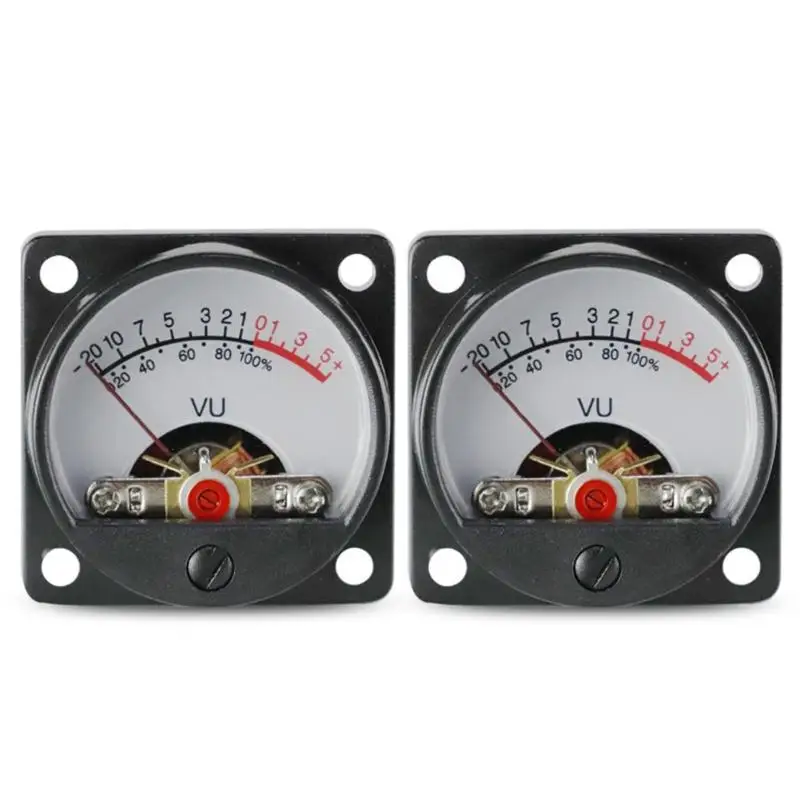

Мини-измеритель уровня звука шум аудио датчик объема децибел мониторинг тестер прочный мониторинг тестер анализа инструменты

Технические характеристики:
Модель: TR-35
Материал: пластик + электронные компоненты

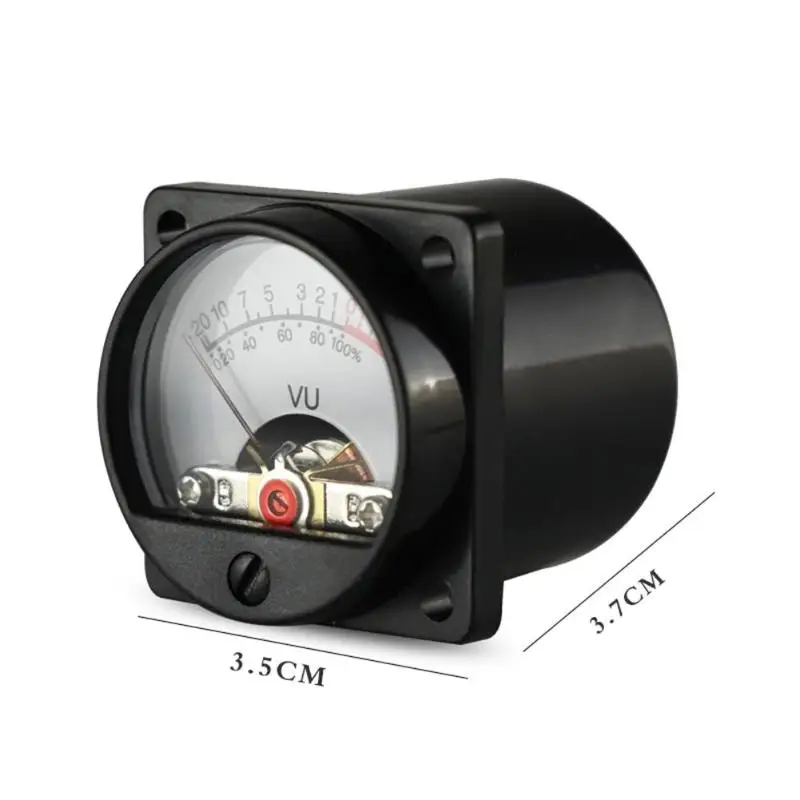

Размер: 3,7*3,5*3,5 см/1,46*1,38*1,38"
Децибел:-20 ~ + 5 дБ
0 дБ = 1,288 В +/-10%, калиброванный
DCR = 650Ω, If = 450uA
Лампа: Белый светодиодный x 1 шт., 10-20 мА (Нет сопротивления в оригинальном дизайне, поэтому для работы требуется дополнительная)
Напряжение светодиода: 2,2-2,6 В
Поэтому, если VDC = 5 В, требуется дополнительное сопротивление: 270 Ω 1/4 Вт
390 Ω 1/4 Вт, если VAC/DC = 6,3 В
Если переменный ток/постоянный ток = 12,6 в, 1000 Ω 1/2 Вт
Нам также нужны внешние резисторы, диоды, конденсаторы
(Если 1 кГц 0 дБ = 1,288 vrms, R1 = 470 Ω, VR1 = 100 Ω или R1 + VR1 = 500 Ω)
Размер: 35,0x35,0x38,0 мм, Ш x В x г
Размер: 34,0 мм
Установочное отверстие/Расстояние: 3,5 мм/28,0x28,0 мм

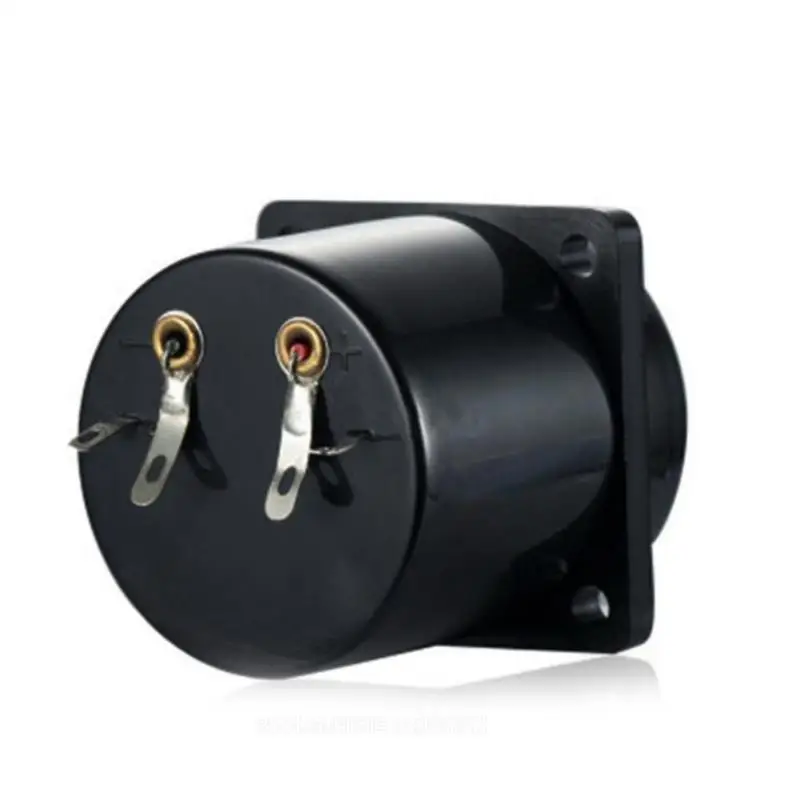

Примечание: средние 2 контакта предназначены для катушки инструмента, а другие 2 контакта-для светодиодный
Назначение: измеритель громкости звука используется для измерения амплитуды и частоты вибрации звука, и он в основном используется в аудио усилителе мощности и другом оборудовании
Примечания:
1. Из-за различных настроек монитора и светильник эффект, фактический цвет элемента может быть s светильник ly отличается от цвета, представленного на снимках. Спасибо!
2. Замеры сделаны вручную, поэтому возможны отклонения на 1-3 см.

1 X измеритель громкости звука
