Мини-контроллер WS2811 APA102 3 ключа стробоскоп эффект градиента дыхания 5-24 в настоящее время доступен

Описание

I. Особенности:

1, стабильная производительность, хорошая работоспособность, простая и удобная проводка;

2, поддержка настройки под индивидуальные нужды на рынке в основном все одинарный или двойной линииСветодиодныйПриводIC;

3, возьмите свой собственный76Эффект узора, ослепительный и smart;

4, до максимум2048Пиксель;

5, блок питания с функцией анти-обратного хода.

Вторая кнопка особенность:

В-третьих, параметры:

Рабочее напряжение:5 ммИли12 VВходное напряжение постоянного тока;

Мощность: меньше1 Вт.

IC в настоящее время поддержки:Ws801,WS2811,LPD6803,LPD8806,TM1809,UCS1903,UCS9812,APA102,APA104; Поддержка настройки под индивидуальные нужды ДругоеIC;

Примечание: Пожалуйста, подтвердите напряжение питания перед включением питания.

В-четвертых, схема подключения приложения:

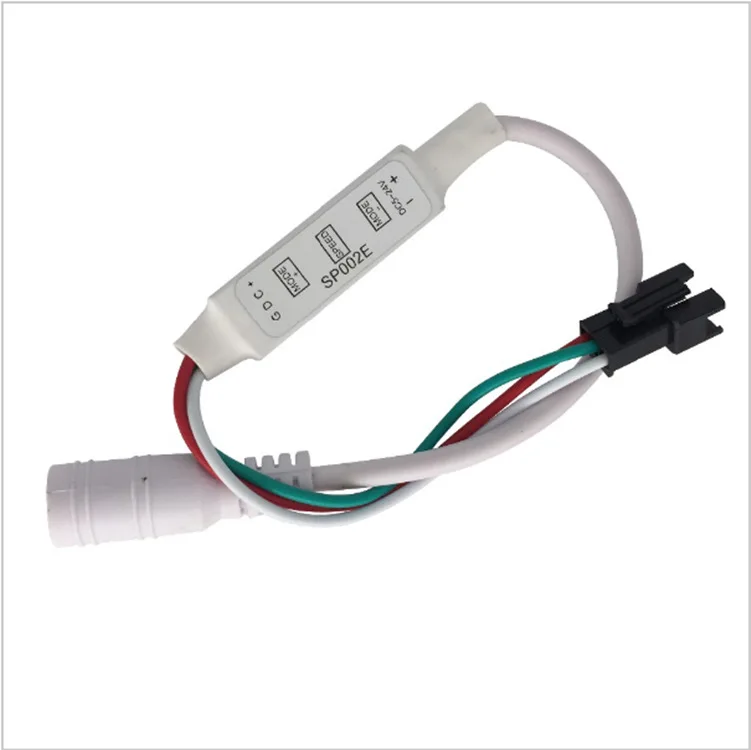

WS2811 микроконтроллер

1. Проводки

Контроллер имеет 3 линии выдвижения, которые красные репрезентативные линии питания (VCC), белый (два: отдельно для земли сигнала и источника питания) репрезентативный наземный провод (GND), зеленая сигнальная линия (DIN).

Микро-контроллер и цепь освещения: 3 линии выдвижения отдельно, соответствующие подключенным, общий микро-контроллер красного, белого, зеленого и светового цепей положительного, сигнала, отрицательного, соответствующего подключению.

Затем красная линия соединена с положительным полюсом внешнего источника питания постоянного тока, черная линия соединена с отрицательным полюсом внешнего источника питания постоянного тока, то есть, внешний источник питания постоянного тока-это не только микро-контроллер блок питания, но и источник питания цепи освещения.

2. Описание для работы

Блок питания на передней панели, независимо от того, и контроллер рабочего напряжения (контроллер 5 В и 12 В два), обеспечивает соединение кабеля между некоротким замыканием.

Микроконтроллер имеет 3 кнопки.
