Описание

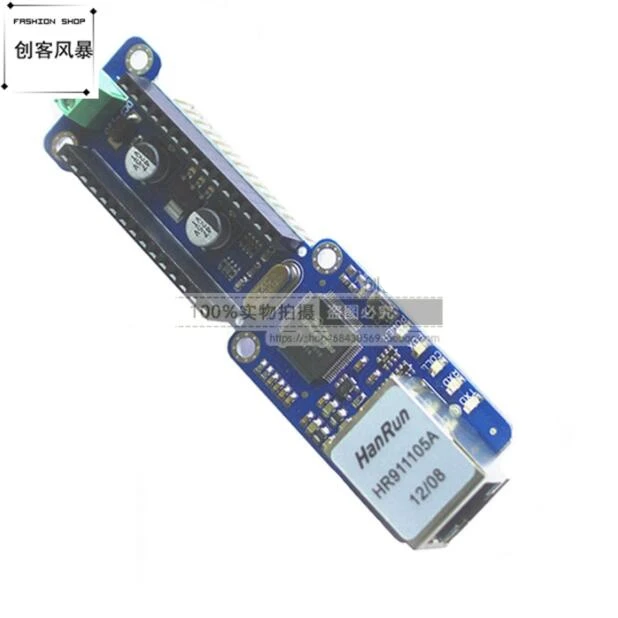

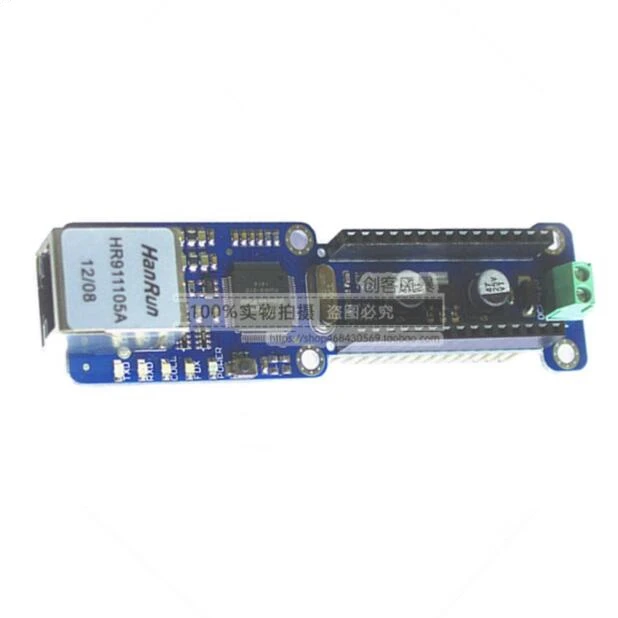

Этот дополнительный модуль позволяет подключать нано к Интернету. Вы получаете все преимущества использования нано. Он полностью собран с длинной свинцовой головкой, поэтому вам не нужно покупать и припаявать голову отдельно. Вы получаете то же преимущество укладки, что и щит, и можете выполнить тот же код.
Он основан на Wiznet W5100 чип Ethernet и является сетевым (IP) стеком с возможностями TCP и UDP. Используйте Ethernet library для записи эскиза, который использует дополнительный модуль s для подключения к Интернету.
Нанопровода Ethernet подключены к нанометру с помощью вогнутой длинной проволочной головки, которая простирается через плату для подключения платы. Это сохранит постоянную раскладку штыря и позволит еще один дополнительный модуль быть сложен сверху или снизу.
Слот для карт micro sd можно использовать для хранения файлов для обслуживания по сети. Он совместим с полями Ethernet 0022 и выше. В Стандартное распределение включена sd-карта.
Nano использует автобус SPI для связи с картами W5100 и MicroSD. Он расположен на цифровых контактах 11, 12 и 13 на нано. Pin 10 используется для выбора W5100 и pin 4 используется для карты MicroSD. Эти контакты не могут использоваться для общего назначения вход/выход (GPIO).
Обратите внимание, что так как W5100 и MicroSD карты делятся SPI автобусом, только один может быть активен одновременно. Если вы используете две периферийные устройства одновременно в своей программе, они должны обрабатываться с помощью соответствующей библиотеки. Тем не менее, если вы не используете периферийное устройство в своей программы, вам необходимо будет четко отменить его выбор. Для этого с помощью карты MicroSD Установите pin 4 на выход и напишите на него высокий уровень. Для W5100 установите цифровой контакт 10 на высокий выход.
Ethernet-NANO предлагает стандартный адаптер для интернета RJ45.
Список поставки: NANO W5100 Ethernet Щит Плата расширения сети * 1 (для NANO V3.0 топ)
Характеристики
- Бренд
- MEIBAI
- Упаковка
- Да
- Габаритные размеры
- new
- Предназначение
- MP3 плеер
- Номер модели
- new
