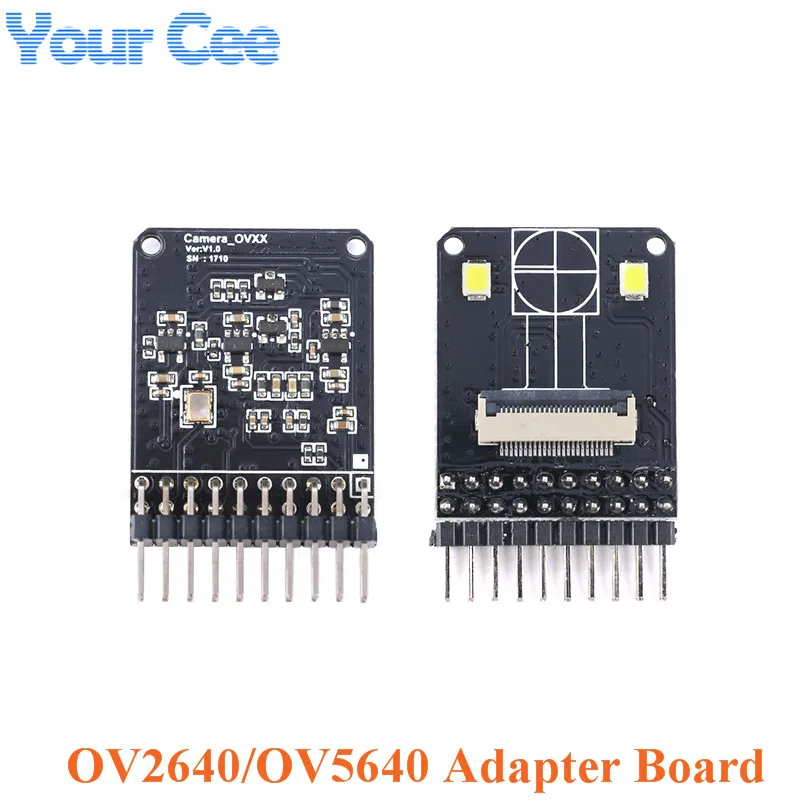

Мини OV2640 OV5640 OV5640-AF модуль камеры CMOS датчик изображения модуль широкоугольный адаптер расширения камеры

Описание

OV2640 Широкий формат

2-мегапиксельная камера, 1/4 с ISP, поддерживает выход JPEG.

Мини OV2640 OV5640 OV5640-AF модуль камеры CMOS датчик изображения модуль широкоугольный адаптер расширения камеры

OV2640 Тип мини

Продукт Особенности:

OV2640-это 1/4 дюймовый датчик изображения CMOS UXGA (1632*1232). Небольшой размер датчика и низкое рабочее напряжение обеспечивают все функции одной камеры UXGA и процессора изображений.

Через управление шиной SCCB, он может выводить 8/10 битные данные изображения различных разрешений, таких как полный кадр, суб-выборка, Зумирование и обветривание. Изображение UXGA этого продукта может достигать 15 кадров в секунду (до 30 кадров для SVGA и 60 кадров для CIF). Пользователи имеют полный контроль за качеством изображения, форматом данных и передачей.

Все функции обработки изображений, включая гамма-кривую, баланс белого, контрастность, chroma и т. д. может быть запрограммирован через интерфейс SCCB. Датчик изображения использует уникальную технологию датчика для улучшения качества изображения и уменьшения острых и стабильных цветовых изображений за счет уменьшения или устранения оптических или электронных дефектов, таких как фиксированный шум рисунка, размазывание и плавающий.

Мини OV2640 OV5640 OV5640-AF модуль камеры CMOS датчик изображения модуль широкоугольный адаптер расширения камеры

Параметры продукта

Инструкция по применению

Примечание:Этот модуль камеры только приводит к некоторым контактам чипа датчика CSP посылка и оптического объектива. Нет интегрированных периферийных компонентов, поэтому вам нужно спроектировать их самостоятельно.

Продукт Размеры

Определение контактного интерфейса опорной платы камеры

Мини OV2640 OV5640 OV5640-AF модуль камеры CMOS датчик изображения модуль широкоугольный адаптер расширения камеры

OV7670 Камера

Продукт Особенности:

Датчик изображения OV7670/OV7171 CAMERACHIPTM, небольшой размер и низкий в работе, обеспечивает все возможности одной камеры VGA и процессора изображения. Через SCCB управления шиной, выходы поддерживают различные разрешения 8-битный данные изображения во весь кадр, отбора проб и окна.

Изделие имеет VGA изображение до 30 кадров в секунду. Пользователи имеют полный контроль за качеством изображения, форматом данных и передачей. Все функции обработки изображений, включая гамма-кривую, баланс белого, насыщенность, chroma и т. д. может быть запрограммирован через интерфейс SCCB.

Датчик изображения использует уникальную сенсорную технологию для улучшения качества изображения и уменьшения острых и стабильных цветовых изображений за счет уменьшения или устранения оптических или электронных дефектов, таких как фиксированный шум рисунка, хвостовик и плавающий.

Параметры продукта

Фоточувствительный Массив: 640*480

Атомное напряжение: 10% ВДВ ±

Аналоговое напряжение: 2,45 ВДВ ~ 3,0 вА

Входное напряжение: 1,7-3,0 в

Потребляемая мощность работы: 60 мВт/5 fpsVGAYUV

Сон: <20 мкА

Рабочая температура:-30 °C ~ 70 °C

Стабильная рабочая температура: 0 ° C ~ 50 ° C

Формат вывода (8 бит): YUV/YCbCr4: 2:2

RGB565/555/444

RGB4: 2: 2

Raw RGB данных

Оптический Размер: 1/6"

Поле зрения: 25 °

Максимальная частота кадров: 30 fpsVGA

Чувствительность: 1,3 В/(люкс-сек)

Отношение сигнал-шум: 46dB

Динамический диапазон: 52 дБ

Режим просмотра: Прогрессивная

Электронная экспозиция: 1 линия-510 линий

Площадь пикселя: 3,6 мкм * 3,6 мкм

Темный ток: 12 мВ/с при 60 °C

Хорошо Ёмкость: 17ke

Площадь воздействия: 2,36 мм * 1,76 мм

Инструкции для Применение

Мини OV2640 OV5640 OV5640-AF модуль камеры CMOS датчик изображения модуль широкоугольный адаптер расширения камеры

Примечание: Этот модуль камеры только приводит к некоторым контактам чипа датчика BGA посылка и оптического объектива. Без интегрированных периферийных компонентов он должен быть разработан сам по себе.

Продукт Размеры
