Мини цифровой вольтметр YB4835VA DC0~ 100 в 20A Панель Amp Вольт интегрированное напряжение отображение напряжения на светодиодном дисплее измеритель тока

Описание

Мини цифровой вольтметр YB4835VA DC0 ~ 100 в 20A Панель Amp Вольт интегрированное напряжение отображение напряжения на светодиодном дисплее измеритель токаВольтметрИндикатор напряжения

Особенности:

Измеритель является общей конструкцией, И. Е. Заземленный провод на измерительном конце соединен с заземленным проводом на конце источника питания (кроме измеритель изоляции). Измеритель оснащен потенциометром калибровки напряжения, токовым потенциометром калибровки, если есть какие-либо ошибки, вы можете откалибровать его, потому что ошибка является абсолютной. Измеритель Напряжения принимает дизайн автоматического движения десятичной точки. Этот измеритель обладает сильной защитой от помех и быстрой скоростью обновления дисплея. Измеритель использует источник питания широкого диапазона: DC3.5 ~ 30 В (за исключением измеритель изоляции), обратное соединение источника питания не будет гореть. Счетчик оснащен пятью проводками, подключение удобное, он используется для контроля напряжения аккумулятора, чтобы понять состояние напряжения аккумулятора вовремя, и для измерения напряжения и тока других продуктов.

Параметры:

Измерение напряжения диапазон	0 ~ 99,9 V
Разрешение	0,01 в (<10 В)/0,1 в (10 ~ 100 в)
Амперметр переменного тока Диапазон измерений	0-9.99-20A
Resoluction	0.01A (<10A)/0.1A (&; 10A)
Скорость измерений	≥ 500 мс/раз
Точность измерения	1% (± 1 слово)
Минимальное напряжение питания	+ 3,5 V
Максимальное напряжение питающей сети	+ Блок питания 30В
Рабочая температура	-10 ~ + 65
Рабочая влажность:	10 ~ 80% (без конденсации)
Рабочее давление	80 ~ 106 кПа
Воздействию солнечного света	Нет прямого воздействия

Примечание:
Напряжение питания (не измеритель изоляции): DC3.5 ~ 30 В (широкий диапазон), Примечание: максимальное входное напряжение не должно превышать 30 В, в противном случае существует риск сжигания
Часы 20А _ Встроенный шунт
Поскольку аккумулятор 24 В может иметь плавающее напряжение более 30 В после его заполнения, рекомендуется, чтобы «нет» поставляло его непосредственно с аккумуляторами 24 В
В следующих случаях настоятельно рекомендуется: измеритель изоляции (изолированный источник питания)
Когда два или более метров установлены в устройстве, они не могут быть одиночными, независимо или изолированы, когда питание поставляется

Способ подключения:
Этот измерительный прибор оснащен пять веревок, пожалуйста, найдите профессионалов строго в соответствии со следующими монтажную схему, если у вас есть какие-либо вопросы, пожалуйста, не стесняйтесь, свяжитесь со службой по работе с клиентами:

Счетчик питания: двухпроводная розетка
Тонкая черная линия: счетчик питания
Тонкая красная линия: источник питания для часов является положительным (обратите внимание, напряжение между тонкой красной и черной линией не может превышать 30 В)

Измеритель изоляции (изолированный источник питания):
Конец электропитания счетчика и тестовый конец полностью изолированы и изолированы друг от друга, может поделиться одним источником питания в нескольких метрах, «нет необходимости» Беспокоясь о всех видах помех, вызванных разделением питания, подходит для испытательного стенда, испытательного стенда или другого оборудования, требующего более одного Измеритель влажности
Напряжение питания: DC8-18V

Тесты до конца:
COM: тест общий конец
V +: тест положительное напряжение на входе

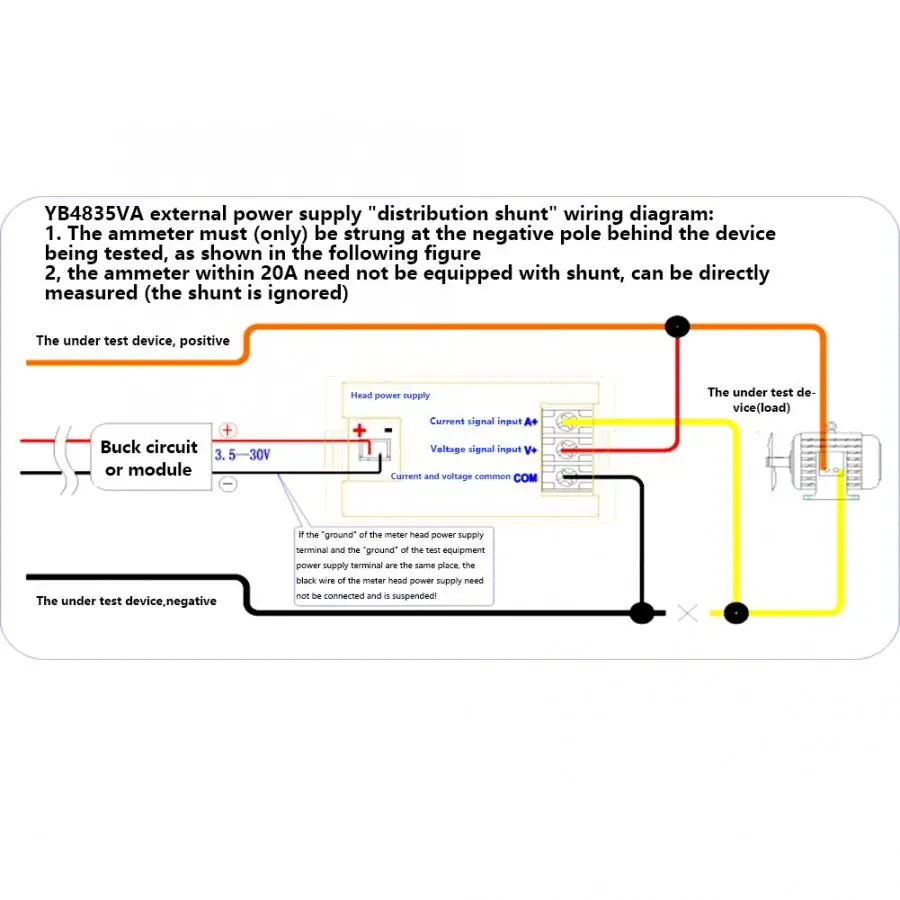

A +: тест "положительный" входной конец тока; потому что измеритель принимает общий наземный дизайн, то есть, заземленный провод на измерительном конце соединен с заземленным проводом на конце источника питания, так что он может быть соединен между отрицательным и отрицательным источником питания оборудования под испытанием, Как показано на следующем рисунке, Ошибка подключения будет гореть (если использовать вольтметр, рекомендуется подключить желтую линию к черной линии, предотвращает цифровое мерцание амперметра, вызванное внешними помехами)

Нешунт _ метод подключения: подходит для "ниже 20А" без внешнего соединения.
