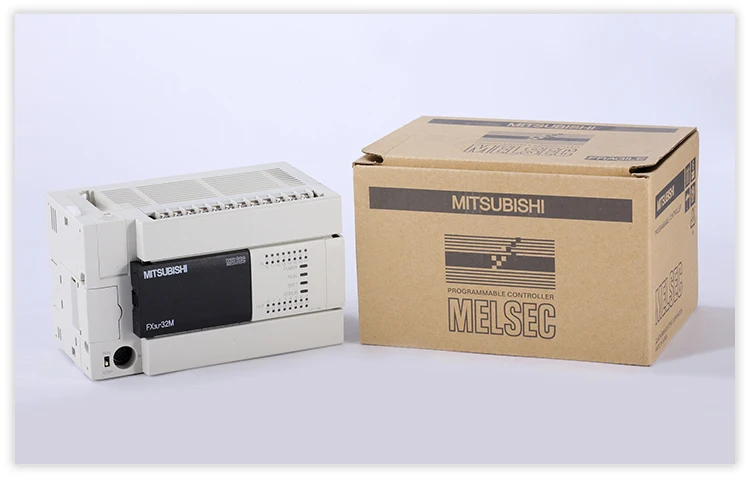

Mitsubishi 3g Micro PLC Prog ram ming логический контроллер серии FX3U с большой Cpacity ram памяти

Описание

Оригинальный Mitsubishi 3g Micro PLC Prog ram ming логический контроллер серии FX3U с большой Cpacity ram памяти

Базовый блок FX3U-16MR/ES-A, встроенный 8 в/8 (реле), блок питания 220 В переменного тока, 30 Вт

Базовый блок FX3U-32MR/ES-A, встроенный 16 В/16 (реле), блок питания 220 В переменного тока, 35 Вт
Базовый блок FX3U-48MR/ES-A, Встроенный 24 В/24 (реле), блок питания 220 В переменного тока, 40 Вт
FX3U-64 MR/ES-A основной блок, встроенная флеш-память 32/32 (реле), 220VAC блок питания, 45 Вт
Базовый блок FX3U-80MR/ES-A, встроенный 40 В/40 (реле), блок питания 220 В переменного тока, 50 Вт
Базовый блок FX3U-128MR/ES-A, Встроенный 64 в/64 (реле), блок питания 220 В переменного тока, 65 Вт
Базовый блок FX3U-16MT/ES-A, встроенный 8 в/8 (утечка транзисторов), блок питания 220В переменного тока, 30 Вт
Базовый блок FX3U-32 MT/ES-A, встроенный 16 В/16 (утечка транзистора), источник питания 220В переменного тока, 35 Вт
Базовый блок FX3U-48MT/ES-A, Встроенный 24 В/24 (утечка транзистора), блок питания 220В переменного тока, 40 Вт
Базовый блок FX3U-64 MT/ES-A, Встроенный 32 В/32 (утечка транзистора), блок питания 220В переменного тока, 45 Вт
Базовый блок FX3U-80MT/ES-A, встроенный 40 В/40 (утечка транзисторов), блок питания 220В переменного тока, 50 Вт
Базовый блок FX3U-128MT/ES-A, Встроенный 64 в/64 (утечка транзисторов), блок питания 220В переменного тока, 65 Вт

Краткое введение:

Третье поколение microprogrammable контроллер

Встроенная до 64 K Большая Емкость оперативной памяти

Построенный с самым высоким уровнем высокоскоростной обработки в отрасли 0,065 мкс/Базовая инструкция

Контрольная шкала: 16 ~ 384 (включая CC-LINK ввода/вывода)

Встроенный независимый 3-axis 100 кГц функции позиционирования (выход тразистора типа)

Обе стороны основного блока могут быть подключены к мощному, простому и легкому в использовании адаптеру

Подробная информация о продукте:

Встроенный процессор, блок питания, вход и выход. Используя различные функциональные платы расширения и специальные адаптеры, можно достичь высокой точности управления. Функции на базе FX2N были значительно усовершенствованы и усовершенствованы.

Высокоскоростной расчет:

Основные инструкции: 0.065us/Инструкция

Инструкция по применению: 0.642us/Инструкция

Большой объем памяти:

Встроенная память программы 64000 шагов.

Вы можете использовать картридж флэш-памяти с функцией передачи программ.

Сертифицированный:

Соответствует EN и UL/cUL сертификатам.

Соответствует различным типам сертификации корабля.

Памяти устройства:

Промежуточное реле 7680 точек

Таймер 512 точек

Счетчик 235 точек

Регистр данных 8000 точек

Расширенный регистр 32768 точек

Расширенная память файла 32768 точек

(Доступно только при установке диска памяти)

FX3U Mitsubishi PLC основные характеристики
[Входные и выходные точки до 384 точек]
[Расширенные блоки/модули, которые могут быть подключены]
Устройство расширения ввода-вывода может подключать блоки расширения ввода-вывода/модули серии FX2N. Кроме того, серия FX0N/FX2N/FX3U специальных функциональных блоков/модулей может быть подключена до 8 единиц. (Серия FX0N может быть подключена только к FX0N-3A)
[Память программы]
Встроенная 64 K ступенчатая оперативная память. Кроме того, вы можете преобразовать память программы во флэш-память с помощью коробки памяти.
【 Управление instruction】
В дополнение к числам с плавающей точкой и инструкциям по обработке строк, есть также богатые инструкции, такие как инструкции по фиксированной координате.

[Встроенный переключатель запуска/остановки]

Запуск/остановка может управляться встроенными переключателями. Кроме того, инструкции по запуску/остановке также могут быть выданы от обычных входных терминалов или периферийных устройств.
[Поддержка записи в запуске]
Через программное обеспечение для программирования, используемое компьютером, вы можете изменить программы, когда программируемый контроллер работает.
[Встроенная функция часов]
Встроенная функция часов может выполнять контроль времени.
[Инструментов программирования]
Используйте инструмент программирования для версии FX3U. & Rarr; см. Раздел 5 этой книги для получения информации о версии и подключения периферийных устройств."
* Среди периферийных устройств, которые не соответствуют серии FX3U, серии FX2N или серии FX2 могут быть выбраны для программирования. На данный момент диапазон доступных инструкций и мягких компонентов находится в пределах как серии FX3U, так и программируемых контроллеров выбранной модели.

[Поддержка удаленной отладки программ]

Если вы используете программное обеспечение для программирования (программное обеспечение GX), вы можете выполнить удаленную передачу программ и программируемый контроль работы контроллера, подключив модемы на RS-232C платы расширения функций и RS-232C специального адаптера связи.
[Функция высокой скорости]
1) входной терминал основного блока.
-Вход для выхода транзистора открытого коллектора
-Однофазный 100 кГц × 6 точек + 10 кГц × 2 точки
-Биполярный 50 кГц х 2 точки.
2) высокоскоростной входной специальный адаптер (FX3U-4HSX-ADP) входной терминал
-Дифференциальный входной сигнал.
-Однофазный 200 кГц х 8 точек (при подключении 2 комплекта)
-Двухфазный 100 кГц × 2 точки (при подключении к 2 комплектам)
[Введите функцию прерывания (с функцией задержки)]
Внешний сигнал с вкл шириной или с шириной не менее 5 МКС (от X000 до X005) может дать приоритет подлинии прерывания. (также есть функция прерывания таймера, высокоскоростная функция прерывания счетчика)
[Функция импульсного выхода]
1) при использовании выходного терминала основного блока (транзисторный выходной тип), 3 оси могут одновременно выводить импульсы до 100 кГц (открытый коллекторный выход). (Y000, Y001, Y002)
2) Если у вас под рукой два высокоскоростной выход специальных адаптеров FX3U-2HSYADP используются, 4-осевая машина может одновременно выходных импульсов до 200 кГц (Дифференциальный Линейный привод вывода).
