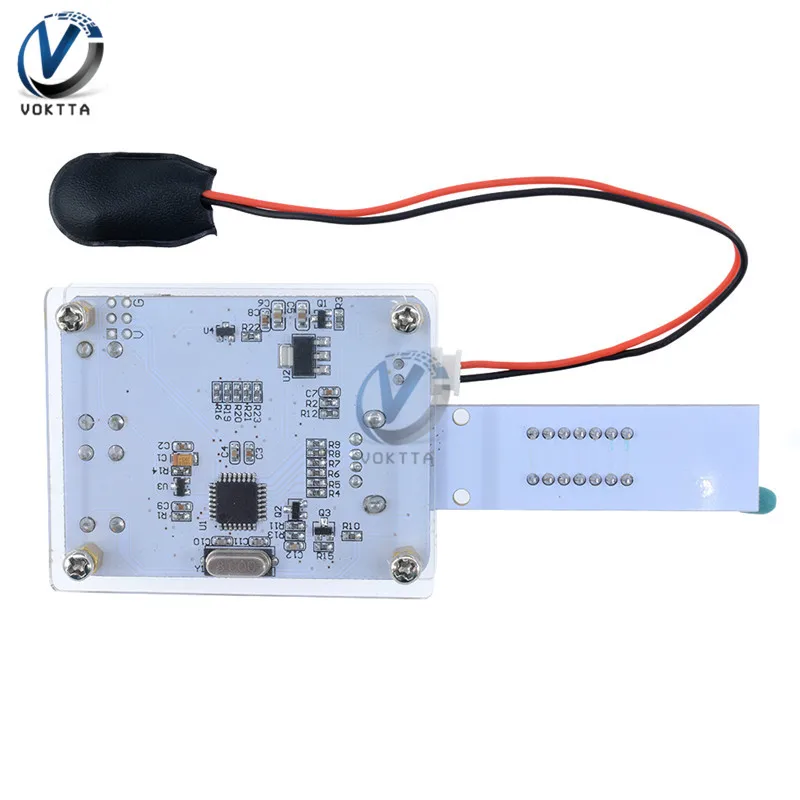

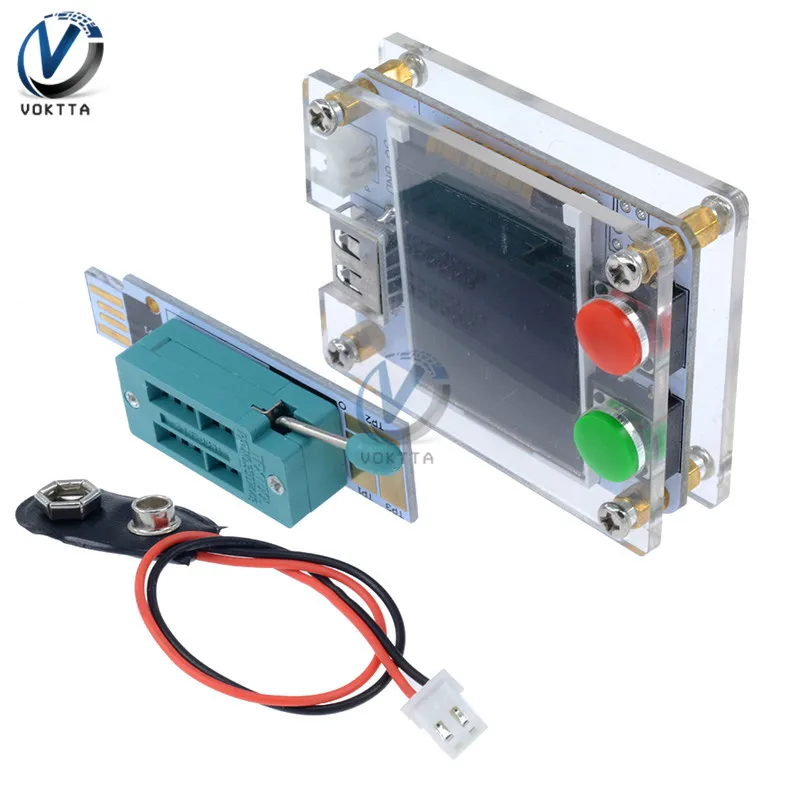

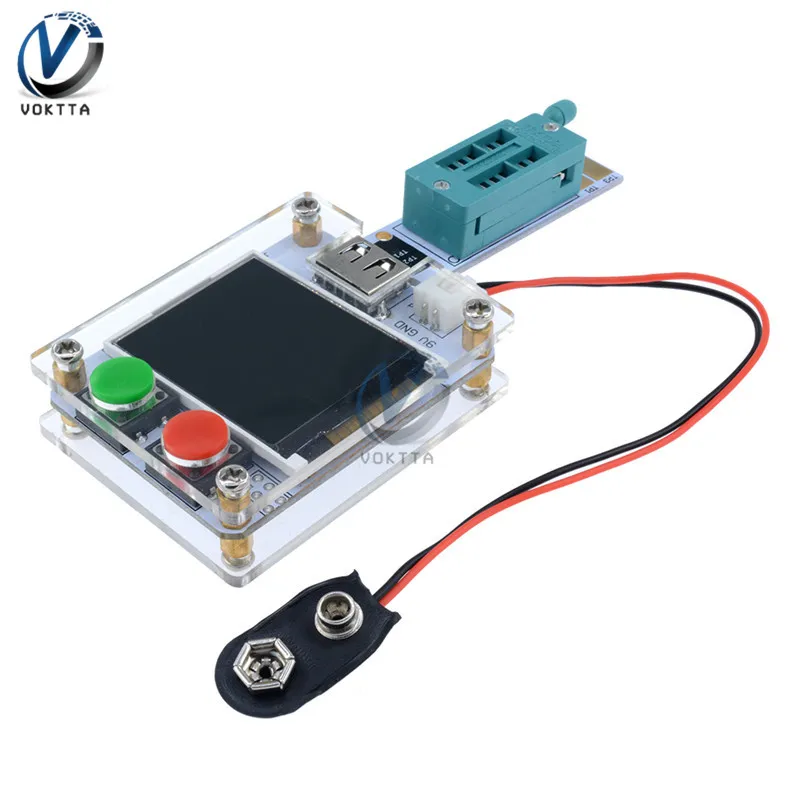

MK-328P цифровой Транзистор тестер многофункциональный ATmega328 ЖК-диод емкость цифровой Транзистор тестер

1. Процессор принимает высокопроизводительный одночиповый ATmega328, который использует внешний кварцевый генератор 8 МГц в качестве системы часов.

2. Он принимает 1,8 дюймовый ЖК-экран с разрешением 128X160 и поддерживает 65536 цветов.

3. Управление одной кнопкой, поддержка автоматического отключения для снижения энергопотребления.

4. Батарея поддержки питания, ток выключения меньше 20nA.

5. Время каждого измерения составляет около 2 с. При измерении емкости или индуктивности время измерения становится дольше.

6. автоматическое определение NPN, PNP биполярные транзисторы, N-channel, р-канальные МОП-транзисторы и jfet, диоды для подавления переходных скачков напряжения, двойной диоды для подавления переходных скачков напряжения, P-IGPT, тиристоров, тиристоров и т. д. для некоторых тиристоров и двойных тиристоров, когда тестер транзисторов не может удовлетворить требования к току триггера и току удержания, он не может быть протестирован. Для некоторых IGPTs с напряжением привода более 5 В, тестер транзисторов не может проверить их.

7. Поддержка идентификации штифтов тестового элемента.

8. Поддерживает проверку коэффициента усиления тока и основного излучателя напряжения включения биполярного транзистора.

9. Транзистор Дарлингтона может быть дискриминирован коэффициентом усиления напряжения и тока.

10. Поддерживает тестирование порогового напряжения ворот MOSFET, емкости ворот и источника слива на сопротивление RDSon на 5 В напряжение ворот.

11. Поддерживает одновременное измерение двух резисторов, и данные отображаются в четырех десятичных форматах. Тестирование потенциометра поддерживается, но когда потенциометр регулируется на один из концов, промежуточный штырь и Этот штырь не могут быть решены в это время.

12. Минимальное сопротивление составляет 0,01 Ом, а максимальное значение сопротивления-50 м Ом.

13. Конденсатор может быть измерен с диапазоном емкости от 25pf до 100mF и разрешением 1pF.

14. Конденсатор менее 25 ПФ может быть измерен параллельным другим известным конденсатором 25 ПФ или более. Измеренное значение конденсатора можно получить путем вычитания известного значения конденсатора из результатов.

15. При тестировании конденсатора больше 90nF, его серия эквивалентного сопротивления также отображается с разрешением 0,01 Ом.

16. При тестировании конденсатора больше 5000pF, потеря напряжения после тестового импульса может быть измерена. Этот параметр может оценить коэффициент качества конденсатора.

17. Поддерживает одновременное измерение двух диодов, кроме того, показывает падение напряжения по диоду.

18. Светодиодный индикатор определяется как диод, а падение тестового напряжения гораздо больше, чем обычный диод. Двух-цветной диод обозначен как два диоды для подавления переходных скачков напряжения.

19. Эквивалентная индуктивность резистора менее 2100 Ом также измеряется одновременно, начиная от 0.01mH до 20 H, но точность измерения не очень хорошая.

20. Программа имеет функцию самопроверки, которая поддерживает калибровку нескольких параметров.

21. Поддержка функции генератора частоты, выход TP2, Диапазон выходной частоты от 1 Гц до 2 МГц.

22. Поддерживает одночастотный выход сигнала от TP2, рабочий цикл можно регулировать нажатием кнопки.

Частота: Функция измерения частоты, входной сигнал частоты от PD4 pin. Когда входная частота больше 25 кГц, разрешение частоты составляет 1 Гц. Когда значение меньше этого значения, разрешение частоты может быть до 0,001 Гц через период измерения;

F-генератор: функция генератора частоты, выход TP2, Диапазон выходной частоты от 1 Гц до 2 МГц;

10-битная ШИМ: фиксированное 7812,5Hz Частотный сигнал выводится из TP2. Рабочий цикл можно отрегулировать на 1% с короткой кнопкой, а рабочий цикл можно отрегулировать на 10% для длинной кнопки.

C + ESR @ TP1: 3: Проверьте значение емкости между тестовыми контактами TP1 и TP3, и результат даст эквивалентное входное сопротивление. Диапазон емкости 2uF ~ 50mF, который можно непрерывно измерять, и длинная кнопка возвращается к интерфейсу меню;

Измеритель резистора: измерение сопротивления;

Измеритель конденсатора: измерение емкости;

C (uF)-коррекция: установите параметр калибровки большой емкости, т. Е. Выходное значение является фактическим измеренным значением плюс или минус определенный пропорциональный коэффициент, который является коэффициентом калибровки. (Обратите внимание, что если у вас нет глубокого понимания характеристики, не меняйте его по желанию);

Самотест: функция самопроверки, следуйте инструкциям, чтобы завершить функцию самопроверки;

Показать данные: отображать некоторые параметры калибровки, используемые внутри соответствующей версии программного обеспечения;

Транзистор: Тест Транзистор;

Выключение: Введите выключение питания и немедленно отключите.

1 × MK-328P цифровой транзисторный тестер
