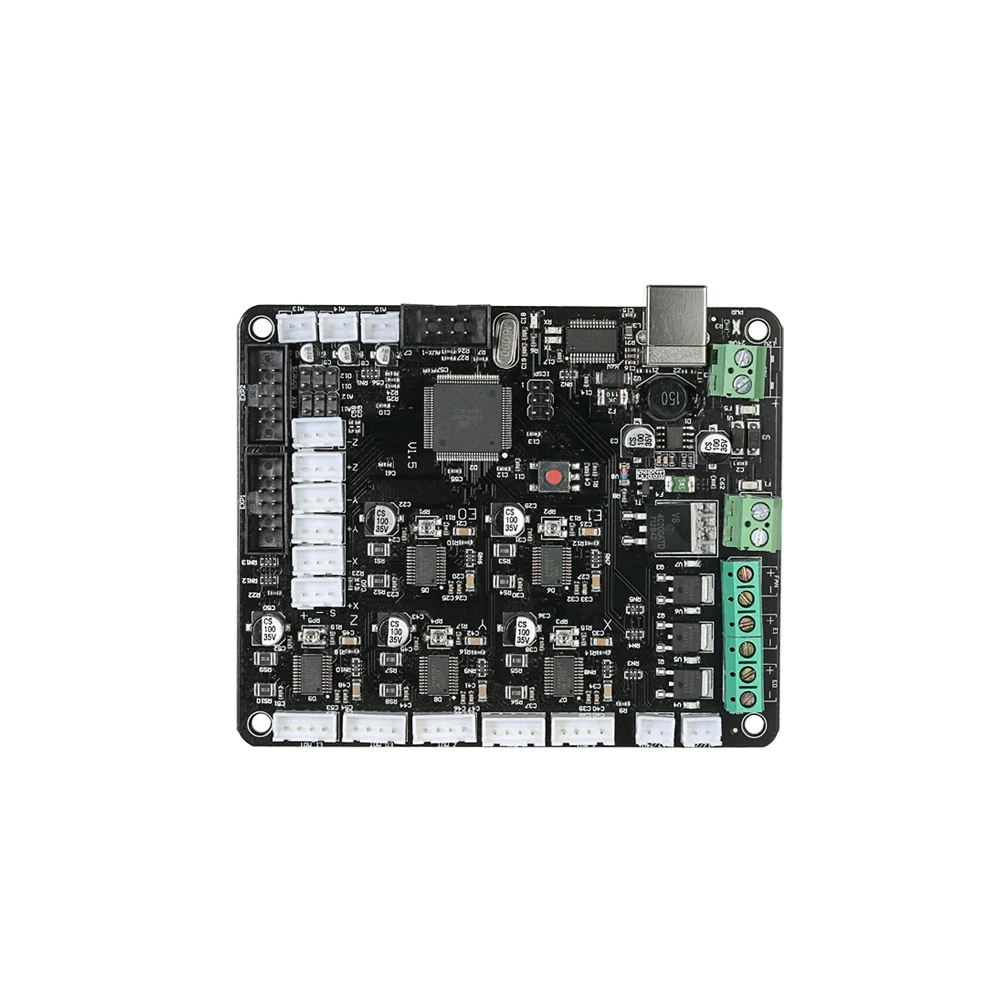

MKS Base V1.5 3d принтер плата контроллера материнская плата драйвер материнской платы плата замена для Ramps 1,4+ Mega 2560+ A4988 печатная плата

Этот контроллер 3D-принтера MKS BASE V1.5 для RAMPS 1,4 представляет собой модуль платы управления с богатыми функциями и все-в-одном электронное решение для Reprap и других устройств с ЧПУ. Он оснащен бортовым ATmega2560 и его пять выходов двигателя питаются от шаговых драйверов A4982. Плата может использовать ту же прошивку, что и Ramps1.4. База MKS предназначена для гибкого использования источника питания пользователя, что позволяет любому источнику питания от 12 В до 24 В. MKS BASE подходит для производителей 3D-принтеров на серийном производстве и используется в качестве основной платы управления. Относительно Ramps1.4, он добавляет Мощность нагрева E1.

Особенности:
Совместимые Процессоры Atmega2560 для Arduino MEGA и FT232 совместимы со всеми прошивками класса RAMPS.
Прошивка может использовать ту же настройку, что и ramps1.4.
Простой дисплей + SD-CARD разъем, RepRapDiscount smartконтроллер совместимый контактный разъем на плате.
Простое подключение MKS TFT на AUX-1.
3x температурные разъемы ADC для термисторов.
До 5 моторов с A4982.
4x PWM способный мощность mosfet выходы с селектором напряжения для основной мощности. (кровать, экструдер 0, экструдер 1, вентиляторы).
4 слоя PCB, оптимизирует отвод тепла.
6x концевые Стопорные разъемы с питанием Xmin/Xmax/Ymin/Ymax/Zmin/Zmax.
Восстанавливаемый предохранитель для защиты от короткого замыкания.
Примечание:MKS BASE подходит для двойного экструдера.

Технические характеристики:
Цвет: черный
Материал: печатная плата
Питание: 12 V-24 V
Usb-драйвер: MKS базовый usb-драйвер чип FT232RL
Драйвер двигателя: I = V_REF/(8 × RS), где RS = 0,1 V_REF можно проверить
Микрошаговый MKS Base A4982: 16 микрошагов
Умный контроллер: база MKS может легко использовать RepRapDiscount умный контроллер и RepRapDiscount полный графический умный контроллер и MKS TFT28
Вам нужно только подключить Exp1 смарт-контроллера к Exp1 базы MKS, Exp2 смарт-контроллера к Exp2.
Вы можете подключить MKS TFT на AUX-1.
Размер товара: 110*93*20 мм/4,33*3,66 * 0.79in
Вес изделия: 62g/2,19 oz
Посылка Размеры: 17*10*4 см/6,69*3,94 * 1.572in
Вес посылка: 92g/3,21 oz
Посылка список:
1 * MKS база V1.5 3d принтер плата контроллера для RAMPS 1,4
1 * USB провод питания
