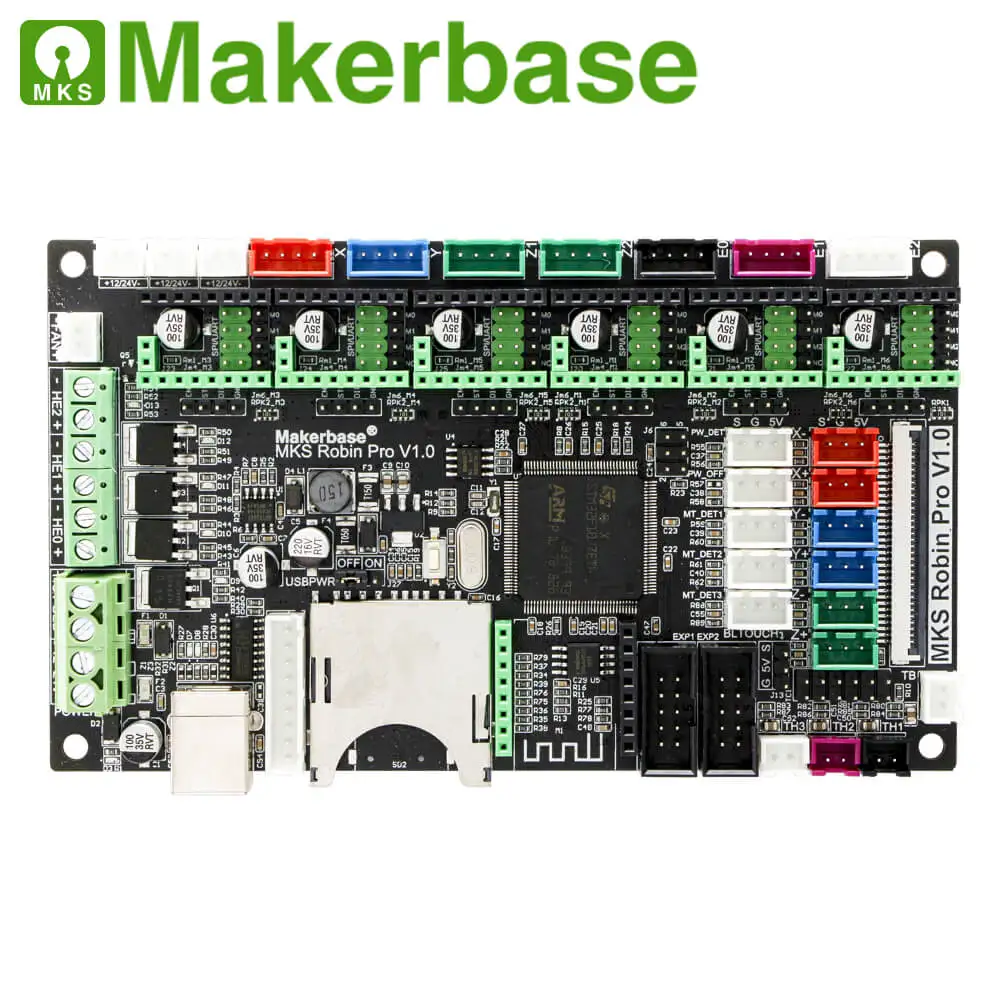

MKS ROBIN PRO V1.0 плата контроллера 32 бит части 3d принтера, vs SKR PRO TMC2130/2208 SPI, режим UART dual-Z тройной экструдер, Gen_ L

Отгрузочная ведомость:

1 шт. * MKS Robin Pro	1 шт. * USB кабель

Особенности:

Применение 32-битный STM32F103 основной чип, 72 МГц основная частота. Двойная ось z, 3 экструдера печати. Совместим с прямым подключением и внешними шаговыми драйверами. (4988,8825, 8729,2208, 2209,2130, TB6600 и т. Д.) Непосредственно поддерживает режим SPI с TMC2130. (режим uart разрабатывается.) Запускайте саморазработанную прошивку Marlin 2,0 и MKS Robin Pro. Используйте высококачественную печатную плату, каждый порт маркирован шелковым экраном для легкой идентификации. Используйте специальный чип питания, поддерживает Вход питания 12-24 В. Резервный порт Robin TFT для поддержки Robin TFT в ближайшее время.

Параметры:

Материнская плата	МКС Робин PRO	МКС Робин	МКС Румба
Процессор	STM32F103F (32bit)	STM32F103F (32bit)	ATMEGA2560 (8bit)
Частот	72 МГц	72 МГц	16 МГц
Размеры (мм)	Размер платы: 143*84	150*100	150*100
	Размер установки: 135*76	142*92	125*67
Экструдер номер	3	2	3
Драйвер шагового двигателя/соотношение сторон	Все драйверы с прямым подключением и внешние Драйверы с высоким током		Только драйверы с прямым подключением
	DIR/шаг, SPI	Дир/шаг
Встроенное программное обеспечение	Встроенное программное обеспечение		Марлина
Марлина	SD карта		USB
Совместимый дисплей	МКС Робин TFT дисплеем		МКС на тонкопленочных транзисторах на тонкоплёночных транзисторах
	LCD12864, LCD2004	Не работает с ЖК-дисплеем	LCD12864, MINI12864, LCD2004
WI-FI печать Функция	Он должен быть основан на MKS TFT/Robin TFT
Датчик температуры	NTC100K, MAX31855.		NTC100K, PT100

Вопросы и ответы:

Он не отображается при подключении материнской платы к ПК, а светодиод не горит, почему? USB-PWR крышка перемычки на материнской плате находится в выключенном состоянии по умолчанию. Только когда плата питания с 12-24 В, может USB нормально подключаться к ПК. Если USB нужно питание 5 В, вы можете установить USB-PWR крышку перемычки вкл. (Рекомендуется установить «off». Если вы установите «Вкл», он легко сжигает usb-чип при одновременном питании USB и 12 В. Можно ли загрузить прошивку через arduino или USB? Нет. Robin Pro использует 32 битный основной чип и только Marlin2.0. Файл bin может быть сгенерирован только путем компилирования программного обеспечения, а затем обновлен с помощью sd-карты. Robin Pro работает с MKS TFT, TFT нормально показывает, но он не может контролировать материнскую плату (двигатели, температуры), почему? Как правило, это из-за неправильной связи. Проверьте и убедитесь, что скорость передачи данных между Robin Pro и MKS TFT одинаковая и обновите прошивку их. кроме того, при использовании MKS TFT, пожалуйста, не подключайте USB к Robin Pro, в противном случае, это приведет к ненормальной связи. Может ли MKS Robin Pro работать с Robin series TFT? Нет. MKS Robin Pro может работать с LCD2004, LCD12864 и MKS TFT, но он не совместим с дисплеями серии Robin.
