Описание

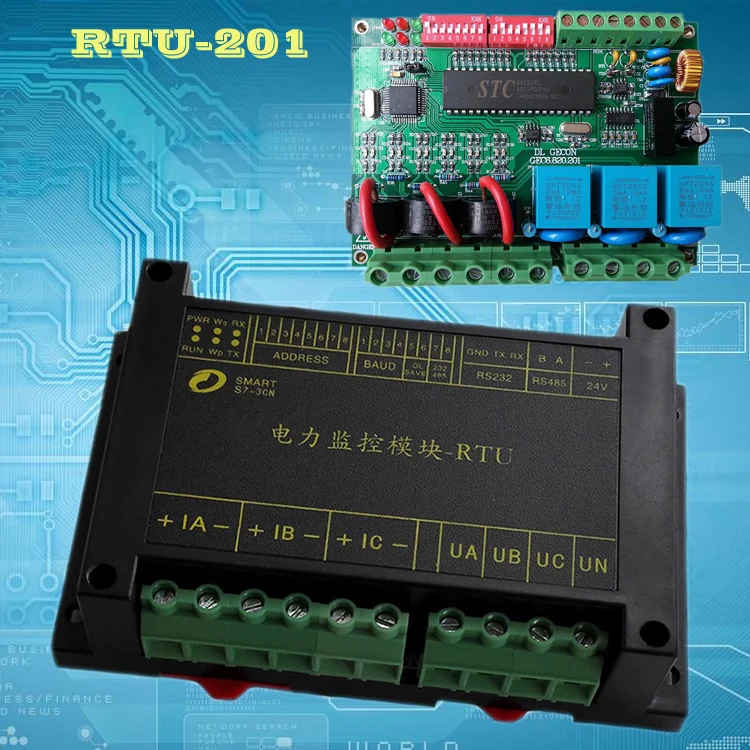

Многофункциональный модуль питания трехфазный измеритель переменного тока, электронный ватт-часовой измеритель Modbus

Точность	≤±0. 5%。
Блок питания	8-30 VDirect
Измерения нагрузки	ТрехфазныйТриЛинияТрехфазного четырехпроводногоСистема
Текущий диапазон входного	0~10A
Напряжение диапазон входного	0~500 V
Номинальная частота	50 Гц ± 5 Гц
Связь протокол	Modbus-RTU
Связь режим	RS485ВозможноRS232
Связь скорость	2400,4800,9600,19200Циферблат выбор
Связь формат	8Битов данных,1Все стоп-Биты, без проверки
Время хранения данных после отключения питания	40Круглый год
Визуальная индикация	С вышивкой в виде феникса красные свадебныеСветодиодныйУказывают на состояние выхода
Размер (Мм)	1459040 мм(Длинный×Широкий×Дальний свет)
Установка режим	StandardDINGuide с установкой рейки или винтовая установка
Наука об окружающей среде	Влажность5% RH~95% Температура -40~ 85 ℃

В first1chapterТрехфазный вход напряжения переменного тока

LРежим ввода: трехфазный четырехпроводнойТрехфазный трехпроводной220/380VAC

LРежим изоляции: 4000 в, изоляция трансформатора ptнапряжение

LУровень точности: 0.1% трансформатор точности, 0.5% прецизионный интегральный модуль

В first2chapterТрехфазный вход переменного тока

LРежим ввода: IA +/-, IB +/-, IC +/-

LВходной ток: 10A, Максимальный входной ток: 10A

LРежим изоляции: 4000 в, изоляция трансформатора ctcurate

LУровень точности: 0.05% трансформатор accuracyctcurтока, 0.5% прецизионный интегральный модуль

В first3chapterПолучение параметров других энергосистем

G201Модуль трехфазный Электрический модуль измерения энергии, измеряемая фазовая Линия тока трехфазной четырехпроводной нагрузки (Ia, Ib, Ic), фазовое напряжение (мкА Ub, Uc) активная мощность каждой фазы (Pa, Pb, Pc), последовательная активная мощность Pt, реактивная мощность каждой фазы (Qa, Qb, Qc) последовательная Реактивная мощность Qt, видимая мощность каждой фазы (Sa, Sb, Sc), последовательная видимая мощность St, коэффициент мощности каждой фазы (COSφa, COSφb, COSφc), последовательный коэффициент мощности 、, частота линии и активная мощность (Wpa, Wpb, Wpc) общая активная мощность (Wpt), реактивная мощность каждой фазы (Wqa, Wqb, Wqc), общая Реактивная мощность (Wqt).
