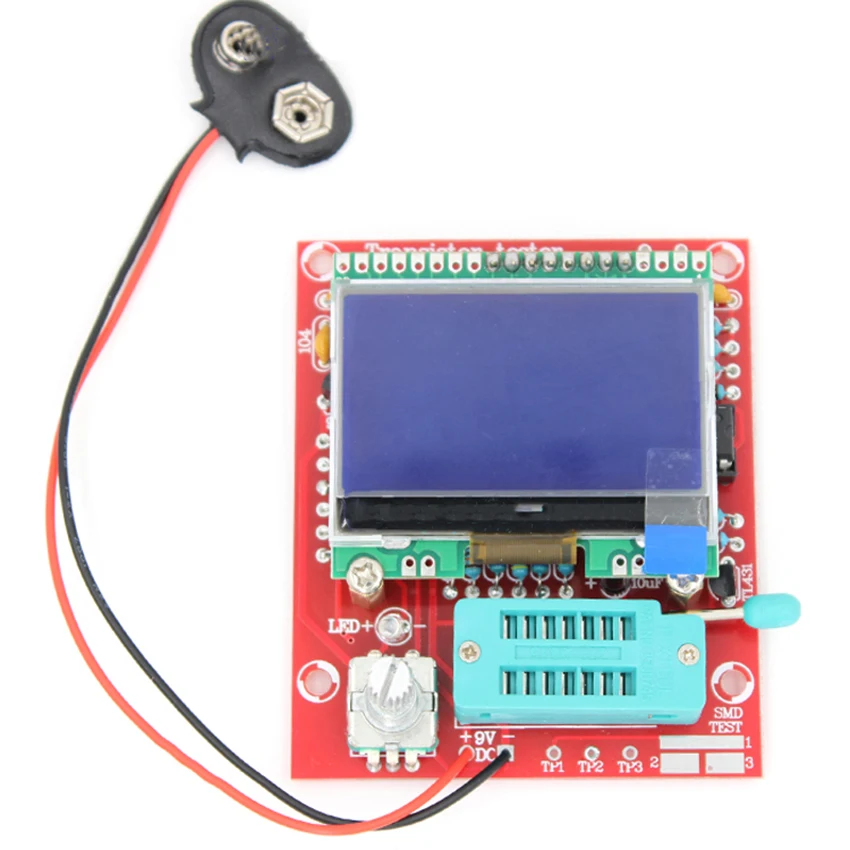

Многофункциональный Транзистор тестер LCR диод емкость ESR напряжение частотомер ШИМ квадратная волна генератор сигналов diy части

Описание

Это все детали, это нужно ваша собственная сварка и установка

Поскольку аккумулятор не может быть отправлен, пожалуйста, подготовьте аккумулятор самостоятельно во время использования продукта.

Посылка включает в себя: 1 модуль генератора сигналов

Емкость можно измерить онлайн! Может быть генератор сигналов! Можно сделать частотомер! Можно сделать генератор pwm! Практичный инструмент, который прост в эксплуатации и экономичен!

Логотип печатной платы ясен и легок для понимания, Сварочная Операция проста, вы можете наслаждаться забавой DIY и получить практический инструмент, который особенно подходит для школьного обучения.

Основные схемы Производительность:

Напряжение питания: постоянный ток 5,5-12 В (с использованием 9 В 6F22 батареи)

Рабочий ток: 24 мА 9 в

Размер печатной платы: 75*63 мм

Вес одного комплекта: 0,080 кг

Основная функция введение:

1: измерение одной кнопкой, питание автоматически выключается из-за задержки. Ток выключения составляет всего 20 на и поддерживает работу батареи.

2: автоматическое обнаружение PNP и NPN биполярного транзистора, N, р-канальные МОП-Транзисторы, JFET полевых транзисторов, диодов, двойной диоды для подавления переходных скачков напряжения, тиристоров, резисторов, конденсаторов для адаптера переменного тока. Определение штифта и коэффициент усиления тока (B) транзистора и напряжение включения (Uf) соединения излучателя автоматически обнаружены. Транзистор Дарлингтона можно определить с помощью высокого порогового напряжения и коэффициента усиления высокого тока.

3: защитный диод внутри биполярного транзистора и MOSFET может быть обнаружен и отображен на экране. Измеряется пороговое напряжение и емкость затвора MOSFET.

4: поддерживает измерение двух резисторов, и потенциометр также может измерить. Максимальное разрешение измерения сопротивления составляет 0,1 Ом, а самое высокое-50 м Ом.

5: диапазон измерения емкости от 25 пФ до 100 МФ (100000 мкФ). Разрешение до 1 пФ. Он может обнаруживать эквивалентное сопротивление серии (ESR) конденсаторов выше 0,09 мкФ с разрешением 0,01 Ом. Он может отображать значение потери напряжения конденсатора и увеличить функцию измерения on-line ESR отдельных конденсаторов. Он может измерять емкость и ESR непосредственно на линии (на цепи), и удобно ремонтировать и найти неисправный конденсатор.

6. Диапазон измерения индуктивности составляет 0,01 mH-20 ч, в противном случае он будет отображаться как резистор. Если сопротивление постоянного тока индуктора выше 2100 Ом, он также будет отображаться как резистор.

7: два диода могут быть отображены С правильным указателем направления и высвечивается прямая перепада напряжения. Светодиодный индикатор определяется как диод, и перепад напряжения выше, чем обычно. Двойные светодиоды обнаружены как двойные диоды. Он очень интуитивно понятен для обнаружения одновременного мигания светодиодный.

8: время для каждого теста составляет около двух секунд. Только Большая емкость и большие измерения индуктивности занимают длительное время.

Новая функция, легко повернуть переключатель кода, чтобы выбрать следующие дополнительные функции через меню:

1. Прямоугольная волна генератор сигналов, можете выбрать встроенный прямоугольную волну сигнала в диапазоне от 1 Гц до 2 МГц;

2. Генератор сигналов ширины импульса ШИМ может генерировать сигнал модуляции ширины импульса 1-99%;

3. Частотомер функция, может испытать частота сигнала 1 HZ-25 кГц или более поздней версии (точность определения его местонахождения составляет слегка меньший объем)
