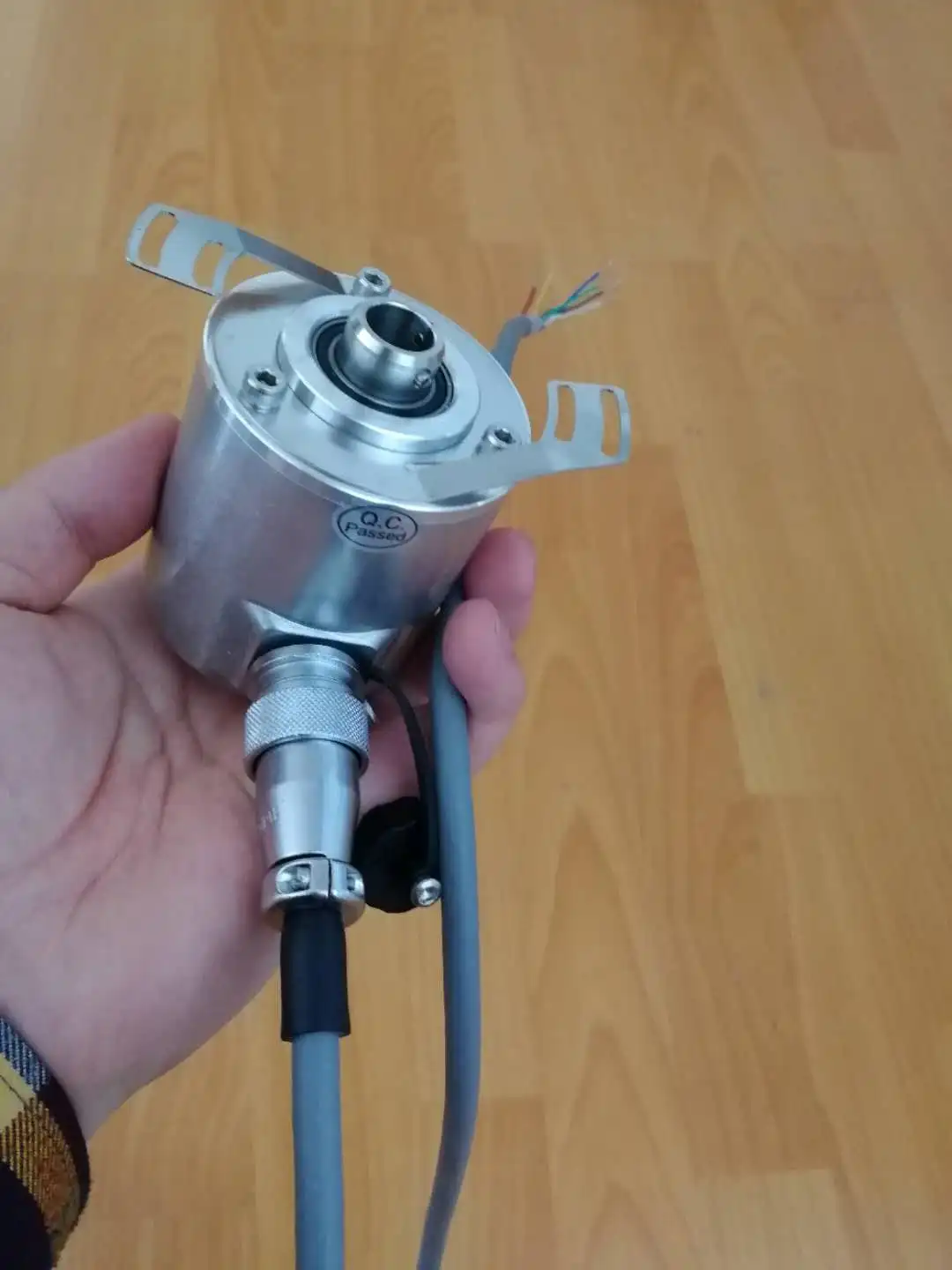

Многоконтурный 4-20mA кодер сигнала, роторный абсолютное значение аналогового сигнала кодер

Описание

1: специальные настройки программного обеспечения, аппаратное обеспечение, установленное в одном.

2: Зажимная синхронная Интегральная фланец или втулка для глухих отверстий, Международная Стандартная структура формы.

3: внешнее расположение линии установить предустановленное положение, легкая установка, нет необходимости менять.

4: 4 мА соответствующее значение, 20 мА соответствующее значение произвольная Настройка и тонкая регулировка и настройка направления.

"Метод магнитного обнаружения" отличные ударопрочные и вибрационные характеристики.4mAСоответствующую стоимость20mAУстановите и отрегулируйте соответствующие значения; Установите направление.

Зажимная синхронная Интегральная фланец или втулка глухих отверстий, Международная Стандартная структура формы.Специальные настройки программного обеспечения, аппаратное обеспечение, установленное в одном.Линия внешнего положения предопределяет заданное положение. Легко устанавливается и не требует изменений..

Непосредственно соответствует одиночному циклу, многокруговой угол и многокруговой длине..Широкое рабочее напряжение 10-30 в, очень низкое потребление тока.

Характеристика параметры:

Рабочее напряжение	Защита полярности для 10-30Vdc или 5Vdc
Потребление тока	<110 мА (24 В источник питания) <190 мА (12 в источник питания)
Выходной сигнал	RS485 и 4-20mA двойной выход, может установить длину, угол вывода приложения (RS485 протокол см. Сопутствующие инструкции)
Выход возможность нагрузки	≤ 400ОмСтандартная работа составляет 200-250 Ом.
Линейный разрешение	1/4096
Рабочая температура	-25-70 C (-40 ~ 85 C опционально) Диапазон температур программирования:0C ~ +70Градусов по Цельсию
Максимальный круг номер	4096
Класс защиты	IP65
Разрешенной скорости	2400 оборотов/точек
Выход цикл обновления	<1,4 ms
Соединительный кабель	1 м 8 жильный экранированный кабель или 9-ти жильная разъем
Форма характеристики	Зажимной синхронный фланец или глухая втулка фланца, металлический корпус, герметичная конструкция двойного подшипника (см. Рис. Прилагается)
Вращающийся вал	Зажимной синхронный фланцевый вал диаметром 10 мм или 6 мм, длина 20 мм, включая плоскость D, материал из нержавеющей стали, глухое отверстие 14 мм (в пределах опционального) глубина 20 мм
Регулировки сигнала	4 мА на выходе тонкая настройка, 20 мА на выходе тонкая настройка, настройка направления, предустановленное положение, внешнее положение, например, внешняя нулевая Настройка

Существует два вида подключения:

Кабель выход		Кабель выход
Жильный кабель Цвет	Выходной сигнал	Жильный кабель Цвет	Выходной сигнал
Коричневый	10-30 В постоянного тока рабочий источник питания	Розовый	4-20mA выход +
Белый	0 V GND	Черный	4-20mA выход-
Зеленый	RS485 выход	Серый	Внешний вход высокого уровня
Цвет: желтый	RS485 выход B	Синий	Установка допустимая линии
