Описание

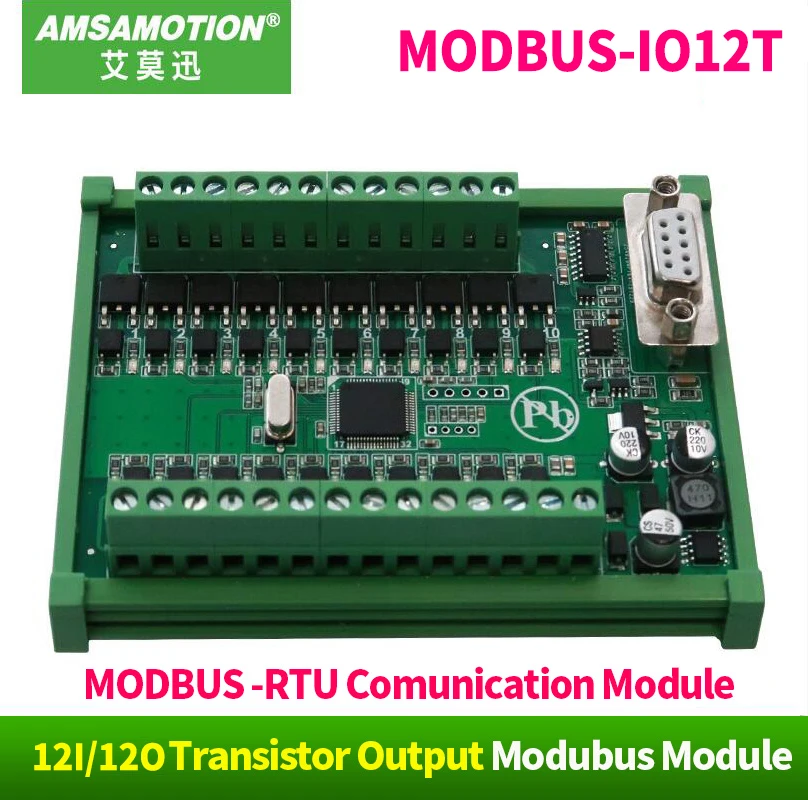

Обзор продукта

1.)12I/12O оптопара изоляции цифровой

2.)RS485 Modbus RTU стандарт связи, в сочетании с plc организовать сеть

3.) 12I/12O индикаторные огни

4.)Электропроводка использованная анти-обратная конструкция

5.)Widerly используется в промышленности на месте оборудование Обнаружение сигнала и контроль

6.)Специально для использования на хост-компьютере, сохранить параметр модуля постоянно

7.)1 год гарантии

Основные ParamentMounting метод

Интерфейс инструкция

Связь инструкция;

1.)232/485 Инструкция по параметрам связи (по умолчанию)

Скорость передачи данных: 9600

Wod zie: 8 шт.

Остановка биты: 1uit

Паритет проверки: нет

2.)Инструкция по входным параметрам фильтра (по умолчанию)

Один цикл: 5 единиц: 100 мкс Макс: 99

Время: 4 Макс: 99

Общее время одиночного фильтра = одиночный цикл * раз * 100 мкс

Код функции работы: 0x03 0x06 0x10

Адрес памяти: 0, адрес параметра настройки одного цикла

1, время установки адреса параметров

Если модуль ввода общего порта соединяется с отрицательным полюсом, то это положительная контактная точка. В противном случае это будет отрицательная контактная точка.

3.)Цифровой вход Обнаружение сигнала команды

Код функции; 0x02

Дискретная Входная память 0x00-0x09 совпадающий входной канал: 1-10

Память 0x0A и 0X0B совпадают со статусом входного канала После сопряжения, одна из данных из 2 бит совпадают с каналом отдельно.

4.) Команда управления цифровым выходным сигналом

Код функции операции: 0x05 0x0F

Память состояния катушки 0-0X09 совпадающий выходной канал 1-10, выходной порт высокого напряжения будет включаться. При низком напряжении индикатор выключится.

5.)Команда управления цифровым выходным сигналом

Код функции: 0X01

Отправка: 01 01 00 00 00 0A BC 0D (шестнадцатеричный преобразования)

Через Modbus приобретают весь выходной канал статус

6.)Рабочий адрес установка команды

Код функции: 0X03 0X06(Шестнадцатеричный преобразования)

Через MODBUS изменить slave address01 к адресам 05

7.) датчик modbus команда настройки параметров

Код функции: 0x06

Отправка: 01 06 00 03 00 00 79 CA (шестнадцатеричный преобразования) через MODBUS установка датчик MODBUS параметр

8.)Датчик modbus frame ending time setting command

Код функции: 0x03 0x06

Отправка: 01 06 00 04 00 00 C8 0B (шестнадцатеричный преобразования)

Через MODBUS набор датчик MODBUS параметр

Главный компьютер инструкции

Этот модуль обеспечивает отладочную компьютерную программное обеспечение хоста, которая может быть использована для достижения отладки и пареметра функции модуля, пожалуйста, выполните ниже действия;

1.)Используйте USB-232 модуль подключения преобразователя и компьютер

2.) подключите внешний блок питания DC24V к модулю и включите, убедитесь, что положительные и отрицательные полюса блока питания правильно подключены перед включением.

3.) Откройте программное обеспечение для отладки хоста, хост-компьютер будет автоматически собирать и обновлять вход и выходной статус, когда модульная схема подключена правильно, и порт сериалов открывается.

Программное обеспечение Post computer имеет функцию, как показано ниже;

Вышеописанный процесс (за исключением работы входного/выходного порта) Поддерживает защиту от сбоя питания, не используйте его часто, избегайте повреждения модуля и вызывает рабочие ошибки.
