Modbus rtu протокол 7-способ модуль релейного выхода RS485 PLC модуль

Описание

MODBUS 4857 релеЗагрузки по адресу:Pan.baidu.com/s/1gfa3RCv

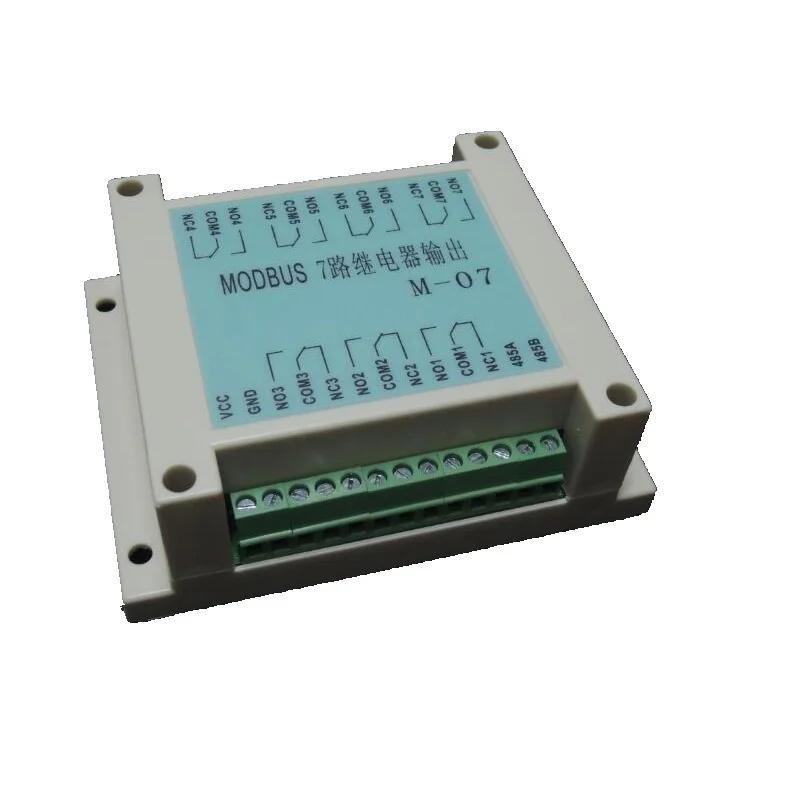

7-способ 10A высокий выходной ток реле. С помощью RS485 интерфейс, протокол соответствует Популярные modbus rtu протокол в промышленности, и может быть легко встраиваемые в автобус RS485. В RS485 Автобус можно подключить 32 модулей.
Программное обеспечение устанавливает такие параметры, как адрес и сохраняет параметры при сбое питания.
Предоставьте контрольный исходный код программы, стандартную промышленную направляющую.
Предоставляем стандартное тестовое программное обеспечение MODBUS.
Широкий источник питания напряжения 9-24 В, скорость передачи данных 1200-19200 конфигурация программного обеспечения.

Протокол программное обеспечение
Параметры серийного порта: скорость передачи по умолчанию 9600, 1 бит стартовый бит, 8 бит данных, 1 бит стоп бит, нет бит проверки. Адрес модуля по умолчанию-0x01. Протокол Соответствует спецификации MODBUS-RTU.
Инструкция детали (взять адрес 0x01 например, Инструкция 16-цифр)
1. читать статус выходное реле (команда 0x01)
Отправить формат инструкции:
Адрес (1 байт) + команда (1 байт) + регистровый адрес (2 байта) + данные (2 байта) + CRC (2 байта)
Инструкция отправить 01 01 00 10 00 07 7C 0D
Возврат формат данных:
Адрес (1 байт) + команда (1 байт) + байт данных (1 байт) + данные (1 байт) + CRC (2 байт)
Возврат данных 01 01 01 00 5188
Возвращенные данные 00 соответствуют биту 0 для отключения и 1 для закрытия.
2. Управление выходом одного реле (команда 0x05)
Отправить формат инструкции:
Адрес (1 байт) + команда (1 байт) + регистровый адрес (2 байта) + данные (2 байта) + CRC (2 байта)
Откройте первый маршрут 01 05 00 10 FF 00 8D FF первый адрес маршрута 0x0010
Откройте второй маршрут 0105 00 11 FF 00 DC 3F Второй адрес маршрута 0x0011
...
Открытая седьмая дорога 01 05 00 16 FF 00 6D FE седьмая дорога адрес 0x0016
Guanyi Road 01 0500 100000 CC 0F первый дорожный адрес 0x0010
Guan Second Road 01 05 00 11 00 009 D CF Second Road адрес 0x0011
...
Guan седьмой дорога 01 05 00 16 00 2C 0E седьмой адрес 0x0016
Формат возвратных данных такой же, как и формат инструкции отправки.
3. Управление несколькими выходами реле (команда 0x0F)
Отправить формат инструкции:
Адрес (1 байт) + команда (1 байт) + начальный адрес (2 байта) + количество управления (2 байта) +Номер байта данных (1 байт) + данные (1 байт) + CRC (2 байт)
Откройте все 01 0F 00 10 00 07 01 7F 4E B5 в котором 7F соответствует один за другим в битах
Guan цюань 01 0F 00 10 00 07 01 00 0F 55
Возврат формат инструкции
Адрес (1 байт) + команда (1 байт) + начальный адрес (2 байта) + Количество управления (2 байта) + CRC (2 байта)
Возврат данных 01 0F 00 10 00 07 15 см
4. адрес модуль настройки (команда 0x06)
Отправить формат инструкции:
Адрес (1 байт) + команда (1 байт) + регистровый адрес (2 байта) + данные (2 байта) + CRC (2 байта)
Отправить данные:
01 06 00 01 00 02 59 CB (изменение исходный адрес 01 02)
02 06 00 01 00 03 98 38 (изменить исходный адрес 02 до 03)
Те же данные возвращаются
Когда адрес модуля установлен успешно, возвращаются те же данные, и новый адрес включен в начале следующей инструкции.
5. изменить скорость передачи данных (команда 0x06)
Отправить формат инструкции:
Адрес (1 байт) + команда (1 байт) + регистровый адрес (2 байта) + данные (2 байта) + CRC (2 байта)
Отправить данные:
Изменение скорости передачи 1200:01 06 00 02 00 01 E9 CA
Изменение скорости передачи 2400: 01 0600 02 A9 CB
Изменение скорости передачи 4800: 01 06 00 02 00 03 680B
Изменение скорости передачи 9600: 01 06 00 02 00 04 29 C9
Изменение скорости передачи 19200: 01 0600 02 00 05 E8 09
Те же данные возвращаются
Когда модификация будет успешной, те же данные будут возвращены, и затем устройство будет повторно заряжено для завершения модификации. Когда скорость передачи данных не запоминается, инструмент серийного порта может быть настроен для отправки тестов от 1200 до 1200 соответственно.

Этот продукт можно подключить к ПЛК. Мы знаем, что ПЛК поддерживает modbus rtu протокол. Теперь мы используем программное обеспечение MODBUS test Modbus Poll для тестирования связи.

Предоставьте дизайн C # reference code, чтобы обеспечить интерфейс программы reference

Этот интерфейс обеспечивает исходный код, мощную функцию, может изменить адрес устройства, может работать с различными реле, может считывать, является ли реле всасыванием или выключением. Он также может рассчитать значение проверки CRC и отобразить данные, отправленные и возвращенные оборудованием. Это программное обеспечение может быть непосредственно использовано для тестирования оборудования в процессе установки, так что монтажный персонал может немедленно проверить, является ли установленное оборудование нормальным, что значительно облегчает установку и обслуживание оборудования.

Список отгрузки: один готовый продукт, без источника питания, информация берется и отправляется через почтовый ящик.
