Описание

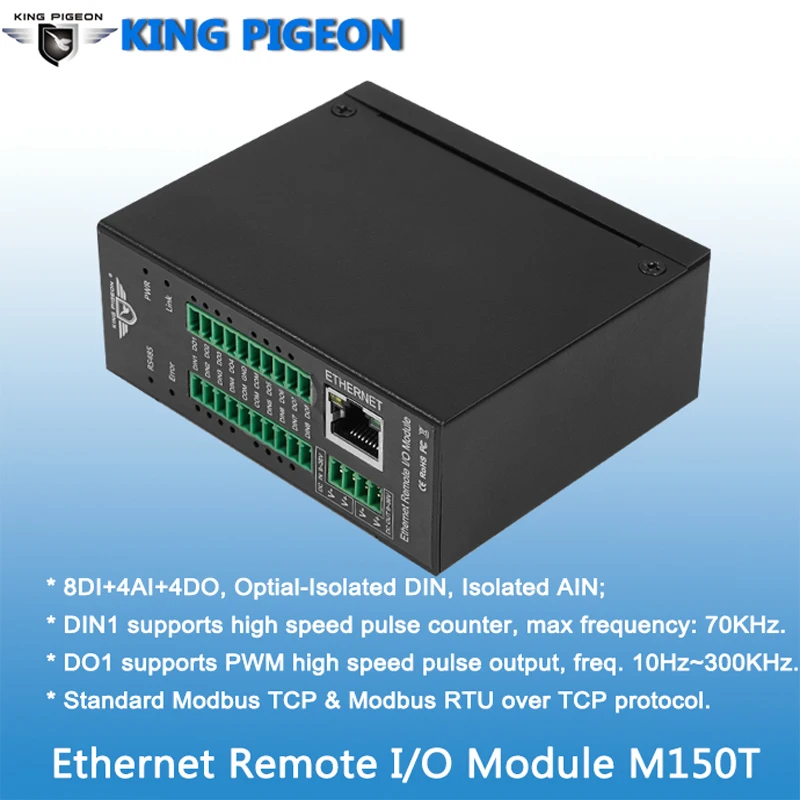

В M150T Ethernet Remote I/o-это промышленный класс, изолированный дизайн, высокая надежность, высокая стабильность и высокая точность модуль сбора данных, встроенный 32-бит высокопроизводительный микропроцессор, интегрированный 1 промышленный 10/100 м адаптивный модуль Ethernet внутри. Он предоставляет несколько ввода/вывода, поддерживает стандартный Modbus TCP, может быть перераспределен в SCADA, OPC сервер и другие системы автоматизации. Это дизайн для работы в суровых промышленных условиях, широко используется в различных промышленной автоматизации, системы контроля безопасности, автоматического измерения и системы управления.
Модуль дистанционного ввода/вывода M150T Ethernet обеспечивает интерфейс RS485, через шину RS485, он может каскадить устройства ввода/вывода Modbus RTU или счетчики RTU Modbus, например: различные Цифровые входные или цифровые выходы, аналоговые входы или выходы, сочетание теплового сопротивления IO модуля, экономия затрат. В то же время, модуль удаленного ввода/вывода Ethernet имеет функцию сопоставления регистров, каскадные данные ввода/вывода Modbus RTU автоматически собираются в область памяти сопоставления, клиент Modbus TCP без ожидания может получить быстрый ответ для удовлетворения промышленных своевременных требований.
Модуль дистанционного ввода/вывода M150T Ethernet обеспечивает 8 оптически изолированных цифровых входов, поддерживает Макс. 10 МГц высокоскоростной счетчик импульсов, 4 изолированных 12 битных аналоговых входа, поддерживает 0 ~ 5 В, 0 ~ 10 в, 4 ~ 20 мА, 0 ~ 20 мА аналогового сигнала, 4 цифровых выхода, поддерживает Высокоскоростной импульсный выход 10 Гц ~ 300 кГц или Релейные выходы. Все I/O с высокой частотой выборки и специальной политикой фильтрации, чтобы гарантировать его надежность.
Модуль дистанционного ввода/вывода M150T Ethernet может работать на 12 ~ 36 В постоянного тока с защитой от обратного хода. Кроме того, он обеспечивает 1 канал 12 ~ 36 В постоянного тока выходной мощности для внешнего устройства, чтобы сохранить стоимость проводки
1. Встроенный 32-бит высокопроизводительный микропроцессор, встроенный сторожевой;
2. Источник питания 12 ~ 36 В постоянного тока с защитой от перенапряжения и фазового разворота;
3. Встроенный веб-сервер для настройки и управления;
4. Поддержка веб-мониторинга в реальном времени и веб-отладки;
5. DO1 поддерживает PWM выход;
6. Интегрированный 10/100 м адаптивный Ethernet модуль, поддерживает протокол Modbus TCP;
7. 8 оптических изолированных цифровых входов, поддерживает Макс. 10 МГц высокоскоростной счетчик импульсов;
8. 4 цифровых выхода или релейного выхода, поддерживает 10 Гц ~ 300 кГц Высокоскоростной импульсный выход;
9. 4 изолированный аналоговый вход переменного тока, 12 бит, поддерживает 0 ~ 20mA, 4 ~ 20mA, 0-5VDC, 0-10VDC;
10. Высокая частота выборки и специальная фильтрация для обеспечения надежности;
11. 1 последовательный порт RS485, поддерживает Modbus RTU/ASCII Master, может расширить модули ввода/вывода;
12. Поддерживает функцию сопоставления регистров и расширит форму запроса ввода/вывода;
13. Обеспечивает 1 канал 12 ~ 36VDC выход источника питания для внешнего устройства, экономия расходов на проводку;
14. Светодиодный режим работы с инструкциями, кнопка сброса для сброса, простая установка и ввод в эксплуатацию на месте;
15. Использование металлической оболочки, класс защиты IP30. Металлическая оболочка и система безопасности изоляции, особенно подходит для промышленного применения в поле;
16. Малый размер, L105 * W88 * H30mm, совместимая установка стены и DIN35mm Промышленная установка рельса.
Модуль Modbus TCP IO M150T * 1
Обратите внимание:
1.Модель обеспечивает цифровой вход, тип DIN по умолчанию: влажный контакт, опционально: сухой контакт. Тип ввода не может быть изменен после поставки производителем. DIN1 по умолчанию является высокоскоростным режимом подсчета, счетчик частоты Макс. 10 МГц; его можно изменить на низкоскоростной режим подсчета, открыв оболочку и изменив внутренний джемпер. Если требуется сухой контакт, пожалуйста, обратите внимание при заказе, если DIN1 требует высокоскоростного импульсного режима, то должен быть влажный контакт.
2.Модель обеспечивает цифровой выход, эта ссылка DO Тип: раковина, частота импульсного выхода составляет 10 Гц ~ 300 кГц. Опционально: реле. Тип выхода не может быть изменен после поставки производителем. DO1 поддерживает PWM Высокоскоростной импульсный выход, Выходной рабочий цикл от 10-90%; DO2 может использоваться для контроля направления шагового двигателя.
Если требуется релейный выход, пожалуйста, закажите эту ссылку :(https://www.aliexpress.com/store/product/RS485-Modbus-TCP-Converter-to-RJ45-Ethernet-Data-Acquisition-Module-8DIN-4DO-4AI-Embedded-Web-server/1555266_32947260278.html?spm=2114.12010615.8148356.1.65e33d57U7Zpzz ),
Если DO1, DO2 используется для высокоскоростного импульсного выхода, то должен быть погружен.
