Описание
Ссылка для скачивания http:/
Https://pan.baidu.com/s/1dFOmJ2h
Пароль: r2m8

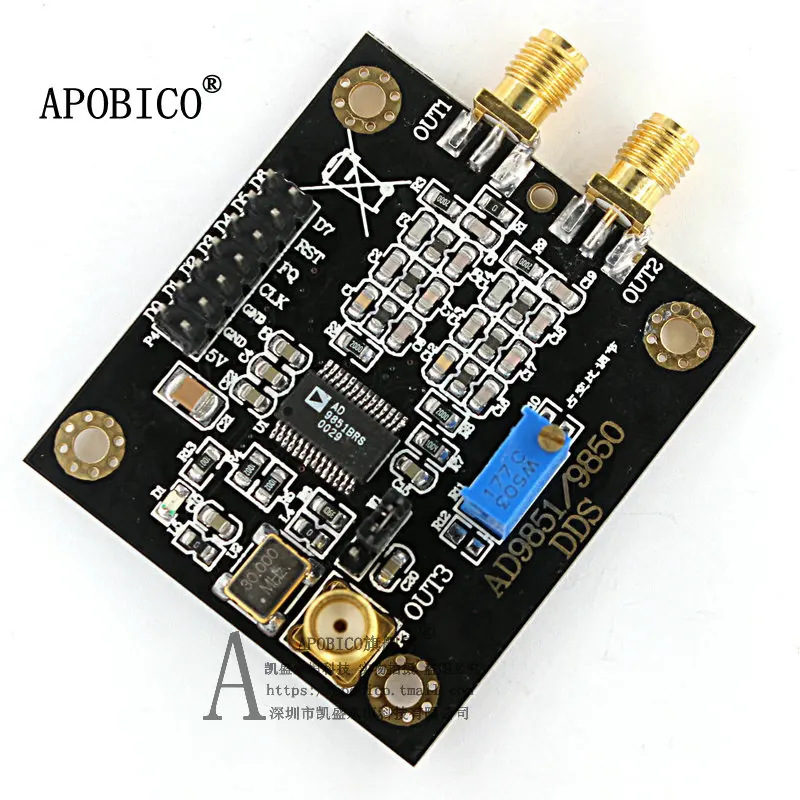

Название: AD9851 DDS функция генератор сигналов
Размер: 50 мм x 45 мм
Питание: 5 В
AD9851
1. Тактовая частота 180 МГц с дополнительным 6x эталонным тактовым мультипликатором
2. Высокая производительность 10-bit DAC на чипе и высокоскоростной компаратор с гистерезиса характеристики
3. SFDR> 43 дБ (70 МГц AOUT)
4. 32-битный настройки частоты word
5. Упрощенный интерфейс управления: параллельный или последовательный асинхронный формат загрузки
6. 5-бит фазы модуляции и миграции
7. Дрожание компаратора: менее 80 ps пиковое значение (20 МГц)
8. Один источник питания от 2,7 в до 5,25 в
9. Низкое энергопотребление: 555 МВт (180 МГц)
10. Функция энергосбережения: 4 мВт (2,7 в)
11. Маленькая 28 pin SSOP посылка
Характеристики данной модели AD98519850 модуль продается в нашем магазине:
1. Модуль DDS принимает модуль AD9851 компании AD, который поддерживает более 65 м синусоидальную волну, принимает фильтр низких частот и поддерживает регулируемую частоту сигнала.
Может использоваться как DDS, Генератор Функций, является электронным соревнованием, разработка проекта необходимого инструмента.
2. Пользователи могут выбрать параллельный режим или последовательный режим для настройки внутренних регистров DDS в соответствии с особыми требованиями.
3. Выход двусторонней дополнительной синусоидальной волны.
4. Владелец магазина специально спроектировал этот удобный модуль AD98519850 в соответствии с требованиями электронного конкурса.
5. Танталовый конденсатор, электролитический конденсатор и большое количество разъединительных конденсаторов добавлены к конструкции блока питания этого модуля для обеспечения стабильного выхода модуля.
6. Фаза выхода квадратной волны этого модуля DDS может быть переключена через расположение контактов.
7, владелец справочного электронного конкурса, когда спрос, специально разработан этот удобный AD9851 \ 9850 модуль.
8. Конструкция блока питания этого модуля не зависит от одночипового микрокомпьютера и DDS. Танталовый конденсатор, электролитический конденсатор и большое количество разъемных конденсаторов добавляются для обеспечения стабильного выхода модуля.
9. Этот модуль непосредственно приводит квадратный волновой выход DDS в контактный ряд без какой-либо регулировки, что требует от пользователя добавить его в периферийную цепь в соответствии с потребностями.
Примечание: чип DDS модуля совместим с AD9851 и AD9850, но выбор кристаллического осциллятора отличается. 9851 использует активный кварцевый генератор 30 МГц, в то время как 9850 нужно 125 МГц.
1. Модуль может выводить синусоидальную и квадратную волну, две синусоидальные волны и две квадратные волны (только одна может быть переключена на выход).
DDS Диапазон частот:
AD9850: от 0 до 60 МГц
AD9851: 0-65 МГц
Квадратная волна: 0-1 МГц (искажения будут возникать, если частота выше, что не подходит для высокочастотного использования)
2. Фильтр низких частот 70 МГц принимается, чтобы сделать соотношение SN формы волны лучше
3, параллельный порт и ввод данных последовательного порта могут быть выбраны через прыжок
4. Этот модуль может осуществить Регулировка прямоугольную волну рабочий цикл через Реостат со скользящим контактом. Исходное входное напряжение компаратора генерируется переменным резистором.
5. Модуль AD9850 принимает активный кварцевый генератор 125 МГц, а модуль AD9851 принимает активный кварцевый генератор 30 МГц
Этот модуль представляет собой простую версию модуля AD9851, фактическое поколение сигналов относится к другим типам модуля AD9851, Синусоидальная волна через фильтр низких частот 75 МГц, форма волны может достигать 65 МГц Основной проблемы, но чем выше частота, тем меньше амплитуда, Для этого нужно обратить внимание на задний усилитель, чтобы достичь увеличения амплитуды.
Приобретенные модули и распределительные материалы
Данные распределения (включая руководство по описанию модуля, схему и данные чипа)
