Модуль датчика звука, модуль датчика микрофона, модуль датчика микрофона, аналоговый аудиовыход

Модель: HH_04.02

\
\

\
\

1. На шум: Перед использованием, рабочий источник питания должен быть выбран как можно стабильнее, во-первых, небольшая пульсация, для обеспечения того, чтобы выходной нижний шум был достаточно маленьким, вместо простой проводки тестов.

\
\

2. На тестовом расстоянии Taoyou: персональный тест тока магазинов: Отрегулируйте Модуль управления затуханием потенциометра по часовой стрелке до конца, легче (обычная 1 штука денег.) источник звука-это звук из огня. датчик микрофона, обращенный к модулю, расстояние approximately4-5mCan также чувство, если он громче, то он может быть далее.

\
\

3. О частоте сбора модуля, указанном --- 4 K выше частоты будут фильтровать проблемы, это проверено фактическим тестом:

\
\

A. Частота, Генерируемая генератором сигнала is5KHzsine wave, вход от звукового датчика положительного конца модуля, модулярирование к осциллографу наблюдения, как показано на рисунке ниже:

\
\

\
\

Среди, passageway1byAOEnd сигнал, passageway2A сигнал, производимый для генератора сигналов., частота сигнала, Генерируемая генератором сигнала is5.051 кГц, после прохода через moduleAOThe частота выходного сигнала is5.047 кГц. Небольшая ошибка, нормальный диапазон.

\
\

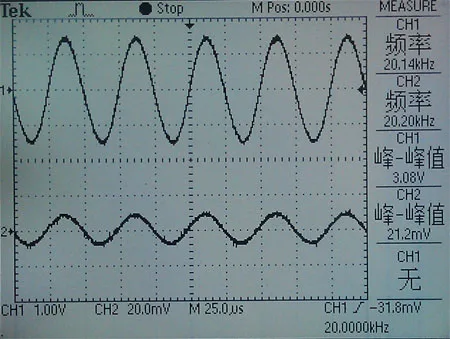

B. Затем увеличить частоту синусоидальной волны, генерируемой генератором сигналов to20KHz, тест таким же образом, данные показаны на рисунке ниже:

\
\

\
\

Частота сигнала, Генерируемая генератором сигнала is20.20KHz, после прохода через moduleAOThe частота выходного сигнала is20.14KHz Slight небольшая ошибка, нормальный диапазон 。

\
\

Это видно из вышеуказанных тестов, 4 kHzThe выше Частотные модули не будут фильтрованы, также может выводить нормально.

\
\

4. Taoyou задал вопрос о наличии изоляционного конденсатора постоянного тока, но почему существует проблема выхода компонентов постоянного тока: на самом деле,Сущность так называемой цепи изоляции заключается в том, что частота отсечения относительно низкаяПервый orderRCHigh фильтр (пожалуйста, обратитесь к данным для получения подробной информации.), так что это не просто емкость, и устойчивость к высоким температурам. до тех пор, пока asAOThe DC Можно фильтровать, потянув вниз соединительное сопротивление к земле.

\
\

Так почему бы не спроектировать этот резистор непосредственно на модуле здесь, потому что если модуль непосредственно подключен к нагрузке, емкость может быть составлена из входного импеданса от фильтра передачи нагрузки 。

\
\

5. Aboutadcnegator выборка не поддерживается: так как есть отрицательное значение, поэтому нам нужно сделать сдвиг формы волны В положительный диапазон., схема смещения постоянного тока может использоваться, например, схема проверки смещения на рисунке ниже:

\
\

\
\

\
\

Измеренная Форма волны выглядит следующим образом:

\
\

\
\

Среди, оранжевый isAChannel сигнал формы, красный asBChannel сигнал формы, можно увидеть, что сигнал смещен вверх в положительный диапазон.

\
\

Таким образом, все, что вам нужно сделать isAOA сопротивление подтягивания и сопротивление вытягивания, соответственно, подключены для осуществления перевода в положительный раздел., кроме того, если removedR1Time, то есть compositionRCHigh pass фильтр, его ссылка на форму волны будет расположена at0V 。

\
\

6 、Если вы хотите получить большую амплитуду, может увеличить рабочее напряжение, но напряжение не должно превышать допустимый диапазон.

\
\

------------------------------------------

\
\

Один 、 характеристика

\
\

1. Оригинальный чип обработки звука (не сделано в Китае или разобранный оптом)

\
\

2. Амплитуда выходного аудио сигнала регулируется

\
\

3. Одноточечная проводка заземления, снижение усиления петли, улучшение качества звукового сигнала

\
\

4 、 выход power325mW

\
\

5. С крепежным отверстием для болта, удобная установка

\
\

6. Маленький размер доски: 39,05*22,86 мм

\
\

7. Стандартный интерфейс, непосредственно связанный с toarduinoDevelopment board

\
\

\
\

Два. Описание интерфейса модуля (3 линейная система)

\
\

1. VCC: Внешний connection4-8VVoltage

\
\

2. GND: внешний разъем GND

\
\

3. AO: Аудио выходной интерфейс

\
\

Три 、 цель

\
\

Он может преобразовать звук окружающей среды в электрический сигнал., для обнаружения звука окружающей среды. AOOutput как аналоговый сигнал,Да. AOEnd переносит сигнал поглощения, для вторичного развития и применения. Конечно. Может быть напрямую подключен к соответствующей звуковой аппаратуре для воспроизведения звука.

\
\

Четыре 、 Применение метод

\
\

\
\

1. Разъем tvccandgnd, индикатор питания модуля включен (нижний правый красный светильник), Отрегулируйте Модуль потенциометра в соответствующее положение. (Этот потенциометр в основном регулирует выходную амплитуду аналогового сигнала 。 при том же децибеле, при регулировке по часовой стрелке, амплитуда выхода AOLarger; при регулировке против часовой стрелки, Амплитуда выхода aosmall, при регулировке до конца, сумма доДатчик микрофона положительный терминал заземления.)

\
\

2. Здесь, AOEnd может быть подключен toADCChip или один chipADCPin носить outADCoperation, получить значение изменения амплитуды звука, для более гибкого вторичного развития; терминал AOThe также может быть напрямую подключен к громкоговорителю или гарнитуре, воспроизводить усиленный звуковой сигнал.

\
\

Пять 、 анализ сигнала

\
\

Рабочее напряжение is5V, сопротивление шумоподавлению is10Europe,Поверните потенциометр по часовой стрелке до конца。Когда в тихой среде, AOThe выходной сигнал выглядит следующим образом:

\
\

\
\

По рисунку видно, что выход сигнала близок к to0Vbenchmark 。

\
\

При размещении в шумной среде доступна Выходная Форма волны:

\
\

Форма волны может быть замечена to0VbyXaxis, ее максимальное пиковое значение просто right4V, выходной сигнал состоит из синусоидальных волн с различными параметрами, детали могут быть получены через ADC, FFTEqual operation для анализа или вторичного развития.
