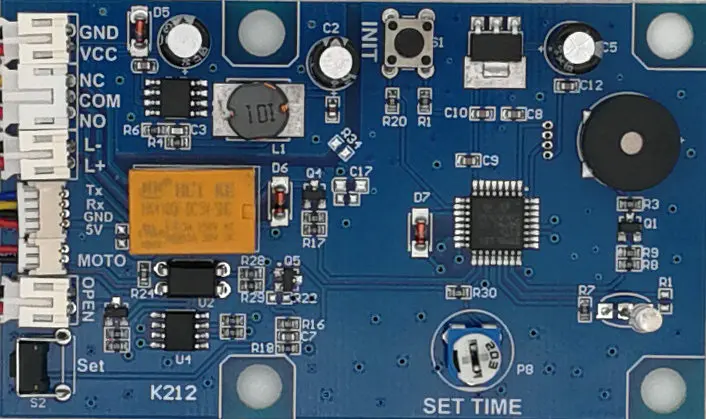

Модуль контроля отпечатков пальцев схема блокировки платы Мощность двигателя и реле время регулируется K212

K212 модуль сканирования отпечатка пальцев Управление доска, простой и надежный Управление, широкий диапазон напряжения питания 。

Может быть connectedR305Optical модуль сканирования отпечатка пальцев, R301T 、 R303 、 R304 、 R305 、 R306 、 R307Fingerprint модуль

Может быть подключен к кнопку дверного звонка сигнала и контроля доступа по отпечаткам звукового оповещения (12 VSignal)

Могут быть выведены в одно и то же time2Format:

Выход 1: автомобильный сигнал Выход (Мощность supplyDC5V, Выход 0,5 секунд, Stop5Seconds, обратное напряжение Выход 0,5 секунд, может быть подсоединено во время использования электронный замок для двери кузова)

Выход 2: реле Выход (закрытия0.5Seconds -- 9 второй Регулируемый)

Технические параметры:

Мощность питания: постоянный ток 8--24V, 10mA

Отпечатков пальцев Емкость: 200 Золото

Размер печатной платы: 89*53 мм

K212Schematic схема управления плата интерфейса:

\P1: Мощность питания, диапазон напряжения is8-30 V, ток, Requirement0.5A (Вход)

P2: реле Выход (Выход)

P3: переговорного устройства для контроля доступа открывания двери сигнала, VoltageDC12V (Вход)

P4: модуль сканирования отпечатка пальцев (Вход)

P5: Подключите электронный замок для двери кузова (Выход)

P6: кнопка открывания дверцы, переключатель сигнала (Вход)

Регулируемые сопротивление: набор реле застежка время 。

K212Control доска руководство

1. Индикатор светильник медленно мигает при работе;

2. После нажатия кнопки ключ, введите регистрационный статус, индикатор светильник флэш-памяти;

3. После ввода статус регистрации, Непрерывная регистрация отпечатков пальцев, если вам не нужно добавить отпечатки пальцев, может Wait5 секунд, или нажмите и удерживайте ключ для выхода;

4. В тех случаях, когда вы хотите вернуться к заводским настройкам статус, Пресс инициализации ключ, услышите «No деталя. "после того, как звук, отпустите кнопку, ожидания для инициализации системы, как, например, успех, можете услышать" No деталя. --- "длинный звуковой;

5. Отпечатков пальцев закрыт или кнопка открывания дверцы, реле, Closed0.5Seconds9Second регулируемый; Двигатель Выходной интерфейс: DC5V, Keep0.5Seconds, Stop5Seconds, обратное напряжение output0.5Seconds;

K212Connection схема:
