Описание
Модуль связи перевозчика 4-го поколения, основан на модуле перевозчика третьего поколения, оптимизированные схемы отправки и приема, более широкий источник питания, связь более стабильна. монтажная плата с золотым Тонущим процессом, сопротивление давления соединительной катушки увеличивает 4 кВ, соединительный конденсатор adopts305VHigh Выдерживает напряжение безопасности конденсатора, улучшение процесса и параметров компонентов, адаптировать модуль к более требовательной среде сетки.
В модуль программного обеспечения добавляется технология однобайтового шифрования и проверки., эффективно уменьшает полностью прозрачную передачу данных, прием искаженных данных за счет наличия помех линейно-частотных сигналов! из-за добавления проверки шифрования связи, связь andV3.0Version не полностью совместима, связь должна быть полностью совместима 3.0пожалуйста, свяжитесь с продавцом для версии.
Модуль оставляет нулевое пересечение цепи обнаружения без сварочных компонентов., если вам нужна передача с нулевым пересечением, вам необходимо добавить собственные компоненты. (Оптическая муфта, резистор 47k, емкость 1nf) Сварка нулевой пересечение цепи передачи 。
Инструкция по использованию: http://pan.baidu.com/s/1kUEBhpP
Пожалуйста, внимательно прочитайте инструкции и меры предосторожности перед использованием.
Рекомендованный помощник последовательного порта: http://pan.baidu.com/s/1qWpwpUO
Ультра-низкий costHL-plceminted силовой линейный несущий модуль, используя нечеткий алгоритм, сильная анти-помехи способность, большое расстояние связи. Скорость передачи данных последовательного порта модуля связи может быть установлена пользователем himself. 1200, 2400,4800, 9600 (Default9600), даже бит проверки и без проверки являются дополнительными. может быть напрямую подключен с одним чипом MicrocomputerRXD, txdсоединение завершает прозрачную передачу данных от последовательного порта до Перевозчик 。 удобно для пользователей, чтобы осуществить вторичное развитие. HL-PLCCarrier модуль связи, режим связи AdoptFSK, программное обеспечение использует супер нечеткий алгоритм, даже если сигнал передачи нарушается или lost40 %, также может точно восстановить исходный несущий сигнал, стабильная связь, сильная анти-помехи способность 。 частота несущего центра 72k, эффективная скорость передачи данных на Несущая линия может быть доставлена в нормальном режиме передачи. 100 кбит/с, In50HzThe режим передачи с нулевым пересечением в среде точки связи is1Kbps (байт/с) 。 модуль выборки полностью прозрачный режим передачи, без ограничения длины символа, может быть непосредственно заменен 485, 232Equal полудуплексная связь 。 порт связи перевозчика может непосредственно сопротивляться статическому электричества, группа импульсов и Импульсное воздействие 。
Основные характеристики Характеристика:
Модуль рабочего источника питания: 5-20VDC Выходное питание модуля: 5VDC 50mA Скорость связи: 1200,2400, 4800,9600 (Default9600) даже проверка, без проверки опционально Тип интерфейса: TTLLevel последовательный интерфейс RXD, TXD Рабочая среда: связь ≤305v, DC≤700V 。 Напряжение изоляции: 4 кВ Расстояние связи: 1500 м (удельное Расстояние связи зависит от среды применения.) Длина на рамку: неограниченное Частота несущей линии питания: 72 кГц Метод модуляции и демодуляции: FSK Режим отправки: нормальный режим передачи/режим передачи с нулевым пересечением Рабочая температура:-40℃ ~ + 85℃ Размеры: 4,8x3,0 см x 1,5 см (Д x Ш x В)Применение меры предосторожности:
Vplc Рабочая мощность для несущего модуля, может быть connected5-20VDirect ток (Recommended12V) ток> 200 мА, напряжение прерывания большой энергии конденсатор (> 1000 мкФ) 。 несущая передача может быть выбрана в соответствии с фактическим напряжением needsVplc 。 vccрабочая Выходная мощность для модульной системы, выход 5VMaximum50mA источник питания, доступный для внешних систем, источник питания является internal78L05 выход, ток не может превышать при использовании. 50 мА 。
Основные области применения:
Домашний контроллер прибора, система для чтения, система мониторинга безопасности, система мониторинга уличных фонарей, передача данных промышленного поля, система мониторинга поломки кабеля, умные бытовые приборы, система управления парковкой, пульт дистанционного управления, светильник, пожарная И Охранная система, сценический светильник и контроль звука и т. Д.

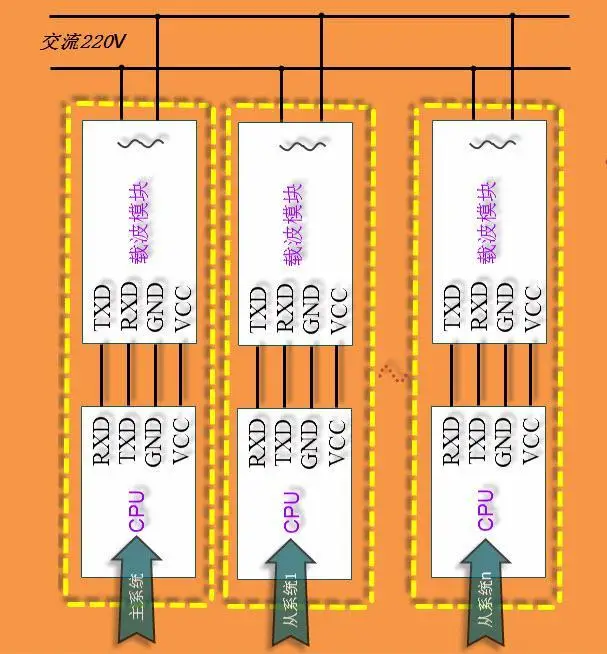

Communication220VApplication Монтажная схема
Схема подключения к сети переменного/постоянного тока со сверхнизким напряжением
Прямая replacement232Or485Wiring схема
