Модуль преобразователя сигнала PWM DC 0-5 В/0-10 в аналоговое входное напряжение 2-20 кГц для PWM интерфейс управления скоростью двигателя

DC 0-5 В/0-10 в аналоговое входное напряжение до 0-100% ШИМ преобразователь сигнала модуль 2-20 кГц для PWM управления скоростью двигателя Интерфейс Цепи

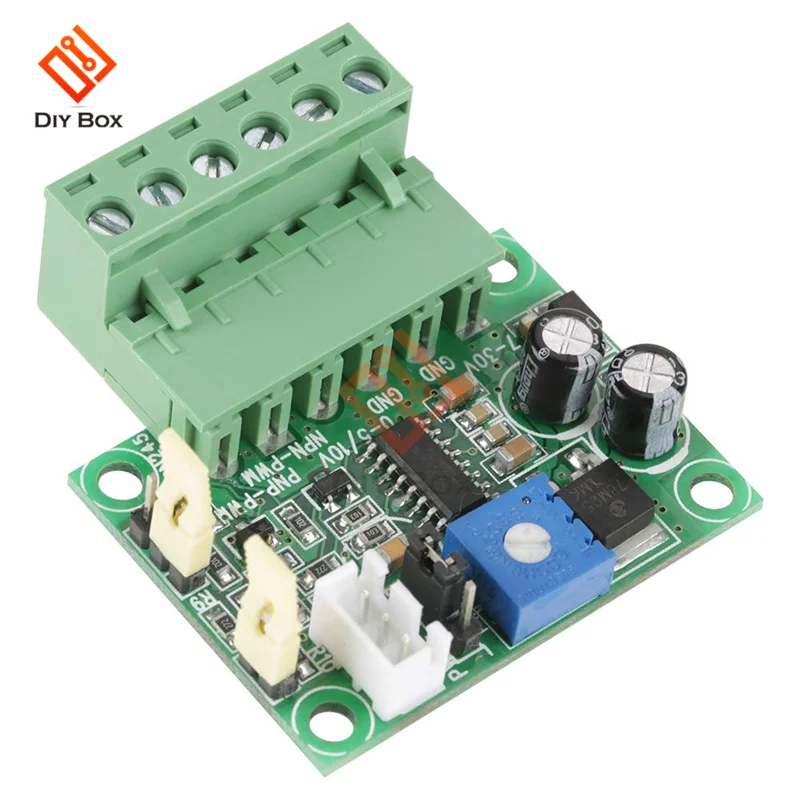

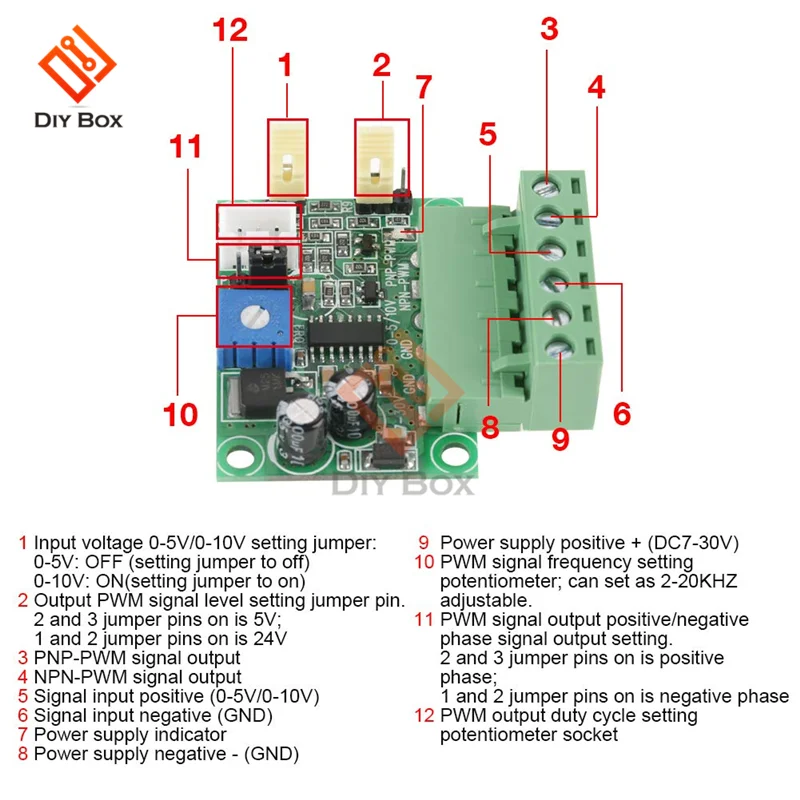

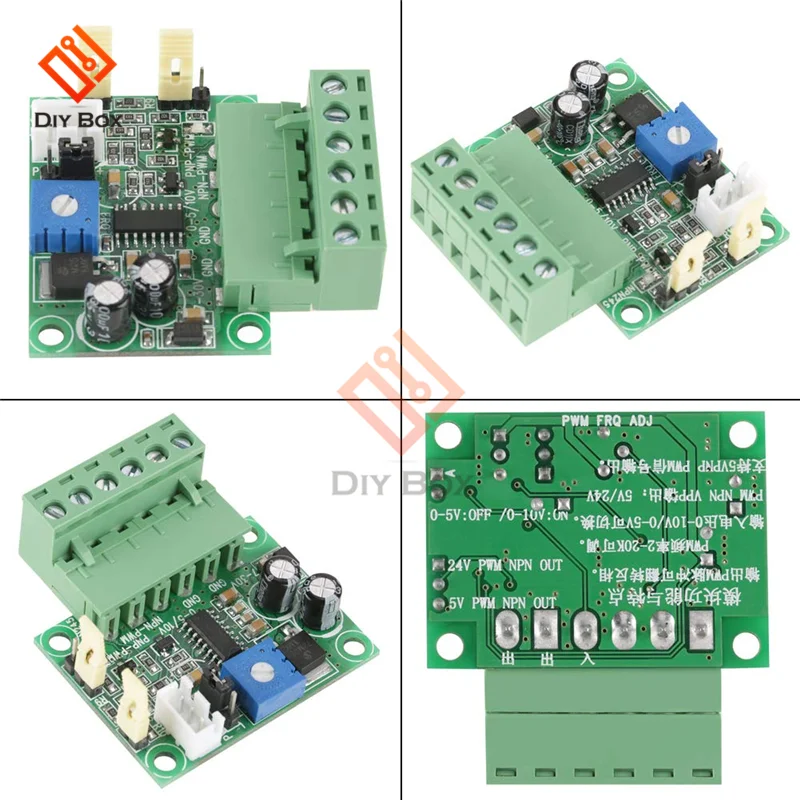

Этот модуль может преобразовывать 0-5 в или 0-10 в аналоговое входное напряжение в 0-100% ШИМ-сигнал. Частотный диапазон ШИМ-сигнала составляет 2 кГц-20 кГц, максимальный-20 кГц, минимальный по умолчанию-2 кГц. Функция по умолчанию преобразует 0-10 В в 0-100% 2 кГц ШИМ-сигнал; выходную частоту можно установить регулировочный потенциометр по мере необходимости. PWM сигнал и напряжение могут быть прямым соотношением (положительный фазовый выход) или обратным соотношением (отрицательный фазовый выход). Есть два вида ШИМ-сигнала, выход на PNP-PWM и выход на NPN-PWM; выход на PNP-PWM составляет всего 5 В, выход на NPN-PWM-5 В и 24 В. Выход сигнала NPN-PWM поддерживает соединение с общим катодом и соединение с общим анодом, 5 В и 24 В два уровня. При выходе уровня 24 В, ему нужно 24 В питания. Для выхода PNP-PWM уровень может быть только 5 В. Можно использовать только соединение с общим катодом и подключаться к MCU и т. Д. выходная частота ШИМ сигнала регулируется в пределах 2 кГц-20 кГц; Всего 11 позиций, соответственно соответствующие 2 кГц, 4 кГц, 6 кГц, 8 кГц максимум 20 кГц, частота по умолчанию составляет 2 кГц. Используется для схемы интерфейса управления скоростью двигателя PWM, преобразования интерфейса AD и других приложений, которые должны преобразовывать напряжение в сигнал PWM.

Тип: модуль сигнала напряжения в ШИМ

Модель: V-PWM

Входное напряжение питания: 7-30 в (рекомендуется 15-30 В постоянного тока)

Ток входного источника питания:> 200 мА

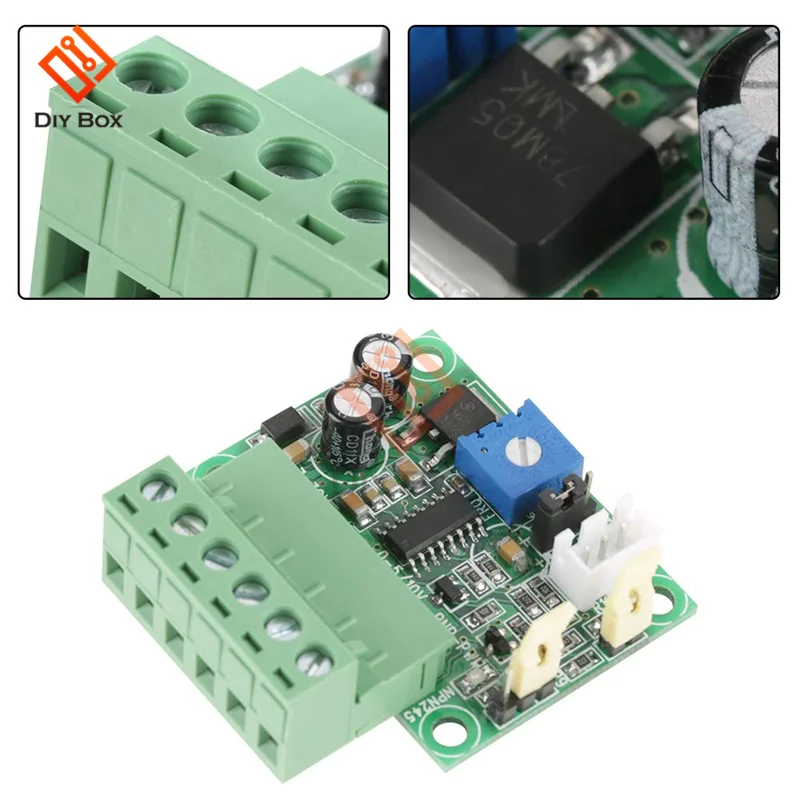

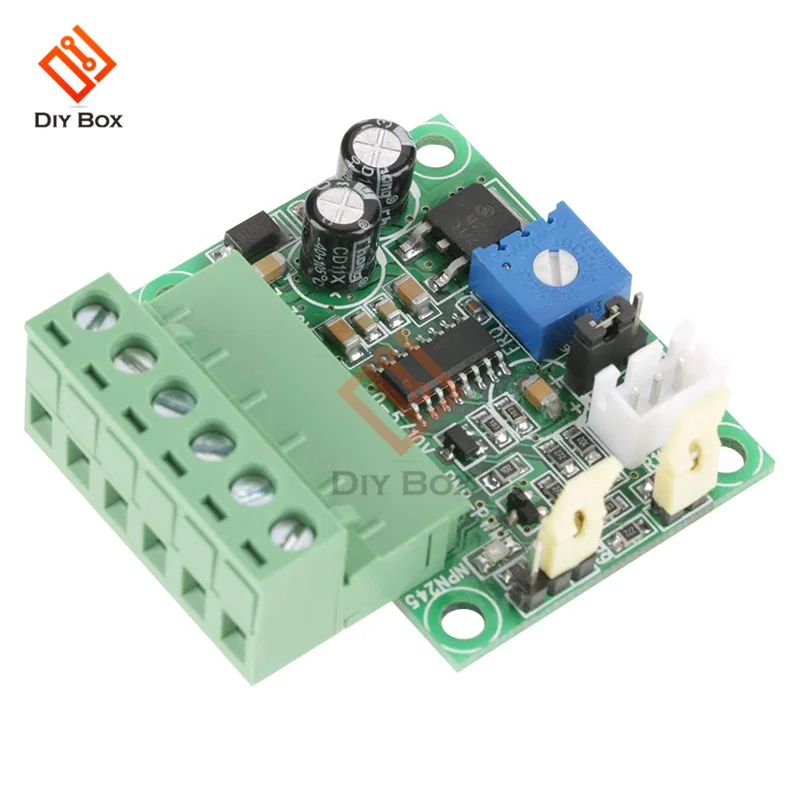

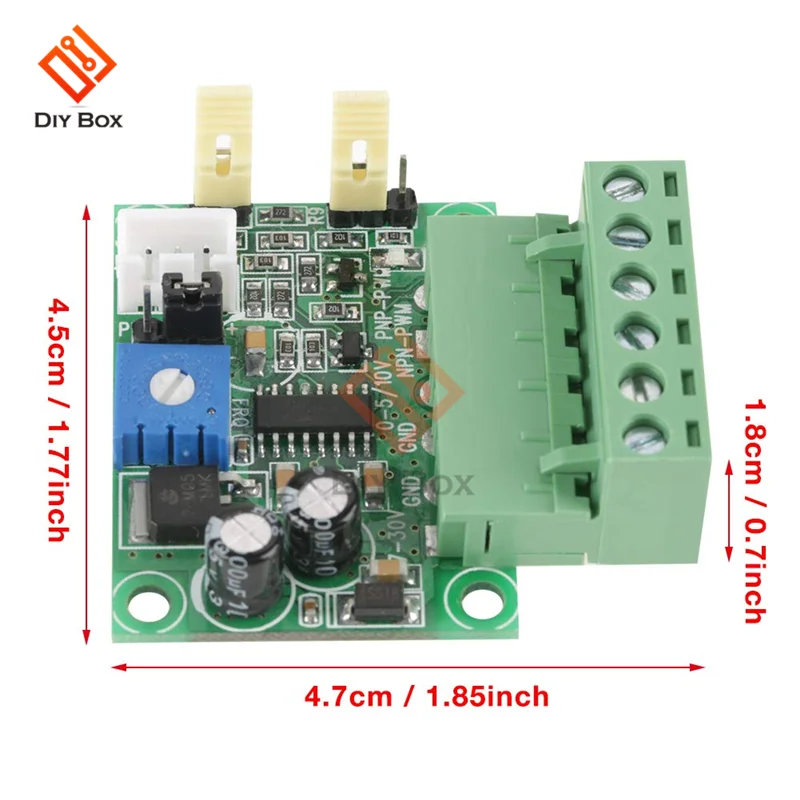

Размер: 45*47*18 мм/1,8*1,9 * дюйма

Вес: 20 г (прибл.)

1 x преобразователя постоянного тока
