Описание

I. Информация о продукте
\
HSC8D8D модуль релейного выхода, который интегрирует цифровой вход и выход и связь. Интерфейс RS232 или RS485 является дополнительным для связи. Ключевые компоненты-это высокоточные устройства, которые обеспечивают высокую точность и хорошую линейность модуля. Полная защита меры приняты в источник питания, а также устройства связи и выходной части, которые делают модуль более надежную и стабильную работу в приложение. Этот протокол продукта Modbus? RTU протокол связи, который имеет хорошую универсальность. Пользователи только должны получить доступ к модулю согласно стандартному протоколу для достижения полного контроля над модулем. Модуль конструкция является разумным, прост в установке и отладки на месте, подходит для управления оборудованием и передачу связи с компьютером, а также может удовлетворить потребности здания системы мониторинга в различных отраслях промышленности. Его также можно контролировать с помощью программного обеспечения конфигурации (например, Kingview), что очень удобно и гибко.
\
Основные области применения продуктов:
\
1. Для расширения входных и выходных контактов в промышленном управлении, он может соединиться с ПЛК и расширить входные и входные порты ПЛК.
\
2. Через управление шиной RS485, каждое устройство имеет 256 адресов, что позволяет несколько устройств работать одновременно.
\
3. Он может быть использован для замены обычного промышленного PLC программируемый контроллер ПЛК для различных случаях контроля (такие как различные машинным управлением), обеспечивает высокую эффективность затрат.
\
4. Он используется для изучения и тестирования одночиповой компьютерной системы. Полный комплект системы управления переключением, такие как система управления освещением, система контроля доступа, система управления двигателем, система управления клапаном и так далее, можно настроить быстро. Он сотрудничает с программным обеспечением конфигурации, чтобы сделать красивый интерфейс управления.
\
5. он может использоваться для управления выходом нескольких реле через последовательные порты и для мониторинга состояния различных сигналов переключения на компьютерах и сенсорных экранах, таких как мониторинг освещения в реальном времени, выключатели питания и другие приложения сигнала.
\
6. Используется в различных распределенных системах управления, системах дистанционного управления и удаленных модулях ввода-вывода.
\
7. Он используется для управления освещением зданий, рекламы, управления электростанциями и крупных и средних проектов управления автоматическим мастерским.
\
8. Модуль расширения может быть использован в промышленном компьютере управления, чтобы легко осуществить внешний контроль.
\
II. Технические параметры
\
1. Напряжение питания: DC24V & plusmn; 10% 200mA (используется для других напряжений)
\
2. Входной режим: NPN низкий уровень эффективный (используется для других срабатываний напряжения PNP груза)
\
3. Выход свяжитесь объем реле: 10A250VAC/15A125VAC
\
4. Интерфейс связи: RS232 (или RS485)
\
5. Скорость передачи данных: 4800,9600 (по умолчанию), 9200
\
6. Формат рамки связи: 8 бит данных, без проверки, 1 стоп бит
\
7. Рабочая температура окружающей среды: & shy; 30 ~ 60
\
8. Влажность рабочей среды: 5-95% относительной влажности

3. Схема подключения

Y0-Y7: выходной порт 0-выходной порт 7
\
X0-X7: входной порт 0-входной порт 7
\
COM: общий конец (отрицательный конец)
\
A: 485 передний конец
\
B: 485 отрицательный конец
\
+, & Mdash;: Питание положительных и отрицательных полюсов

Связь заметки
\
1. Параметры связи: 9600, N, 8,1
\
Скорость передачи: 9600; бит проверки: нет; бит передачи данных: 8; стоп-бит: 1
\
2. Команда сбора цифрового входного сигнала:
\
Передача данных: 01 02 00 00 00 08 79 CC (шестнадцатеричный)

Возвратные данные: 01 02 01 C2 2019 (шестигранные)

Считывать данные & ldquo; C2 & rdquo; преобразуется в двоичную номер & ldquo; 11000010 & rdquo; слева направо, соответствующие восьми цифровых входных сигналов X7-X0, то есть, X7, X6, X1 имеют вход сигнала, другие каналы не имеют входа сигнала.
\
3. Управление выходом нескольких реле (запись нескольких катушек):
\

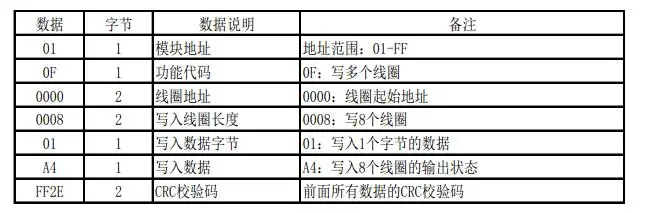

Передача данных: 01 0F 00 00 08 01 A4 FF 2E (шестнадцатеричный)

Возвращать данные: 01 0F 00 00 08 540D (шестнадцатеричный)
\
Записанные данные “A4” преобразованы в бинарный Номер “10100100”, соответствующий состоянию восьми цифровых выходных сигналов, Y7-Y0 слева направо, а именно Y7, Y5, Y2 выход, другие каналы не имеют вывода, модуль получает правильную команду, делает соответствующие действия в соответствии с командой, И отправляет команду ответа обратно хосту, указывая, что связь успешно.
\
4. Управление выходом одного реле (запись одной катушки)
\
Отправка: 01 05 00 00 FF 00 8C 3A

Возвращать данные: 01 05 00 00 FF 00 8C 3A (шестнадцатеричный)
\
Когда модуль получает правильную команду, он действует соответственно в соответствии с командой и отправляет команду ответа обратно на хост-компьютер, чтобы указать, что связь успешно.
\
5. Считывание реле (запись одной катушки) Состояние:
\
Отправить данные: 01 01 00 00 08 3D CC (шестиугольный)

Данные возврата: 01 01 03 50 33 (база)
\
Считывать данные & ldquo; A4 & rdquo; конвертировать в двоичные номер & ldquo; 10100100 & rdquo; слева направо соответствуют состояние восемь цифровых выходных сигналов Y7-Y0 соответственно.
\
То есть: Y7, Y5, Y2 имеют выход, другие каналы не имеют выхода.
\
6. Команда настройки Адреса модуля:
\
Отправить данные: 00 06 00 00 01 49 дБ (шестигранный)

Возвращать данные 00 06 00 00 01 49 дБ (шестнадцатеричный)
\
Эта команда означает давать указания модуль, настройка Новинка адрес модуля до 01, которые могут быть сохранены при отключении питания; по адресу, который указан как адрес по умолчанию модуля 01, когда для сети требуется несколько модулей, адрес каждого модуля можно установить отдельно, Потому что адрес Группы используется, поэтому только один модуль в сети требуется, когда модуль получает правильную команду. Действуйте соответственно в соответствии с командой и отправьте команду ответа обратно хосту, чтобы указать, что общение успешно.

7. Команда настройки скорости передачи данных:
\
Передача данных: 01 06 00 01 02 09 F7 (шестнадцатеричный)

Возвращать данные: 01 06 00 01 02 09 F7 (шестнадцатеричный)
\
Эта команда означает выдать инструкции к модулю, установив скорость передачи модуля до 9600, которые могут храниться в случае сбоя питания. Скорость передачи данных по умолчанию модуля составляет 9600. При установке новых скорость передачи данных (включая скорость передачи данных должна быть выбрана в сообщении настройки, а модуль должен быть возобновлена. Когда модуль получает правильную команду, он будет работать соответственно в соответствии с командой, и отправить команду ответа обратно хосту, чтобы указать, что он открыт. Новости прошли успешно.
