Модуль сбора термопары поддерживает 8 термопар 4 канала измерение температуры модуль MODBUS RS485

Описание

Глава I информация о продукте

Один.Краткая информация

MB4TC 4Высокоточный модуль сбора контурной термопары, термопары admissble8seed (J/K/T/E/R/S/B/N), высокая точность температуры сбора.4Каждый канал может собрать один и тот же тип ввода, вы также можете иметь различные типы входов для каждого канала; Данные аналогового сигнала, собранные, через изоляционный rs485интерфейс выход; модуль adoptionModbus-rtuкоммуникация, адаптируемый toPLC, DCSAnd различное программное обеспечение конфигурации, и т. Д.

Обнаружение сигнала, CPUAnd power input, rs485коммуникационные электрические сигналы изолированы друг от друга, эффективно подавляют все виды последовательного режима и помех общего режима, гарантируют точность данных, в то же время, обеспечивает надежную работу модуля.

Две.Характеристика

1.StandardizedModbus-RTUAgreement 。

2.Тип входного сигнала канала может быть установлен в соответствии со своими потребностями.。

3.Обнаружение сигнала высокой точности: использование высокоточного напряжения 24posionsionadand, эталонные Температурные коэффициенты напряжения 10ppm/℃ (макс.).

4.Независимая высокоточная Компенсация холодного конца, accuracy±0. 5℃.

5.Безопасность: обнаружение сигнала, выход сигнала, источник питания, rs485связь, электрические сигналы изолированы друг от друга.

6.Связь защиты: RS485Overvoltage и перегрузок по току двойную защиту для сигнал связи Выходной интерфейс 。

7.Тип входного сигнала, формат связи может быть установлен программным обеспечением.

8.Полярность защиты источника питания.

Три.Техническими показателями

Проект	Параметр
AI Сигнал Вход	1. Входной канал: 4 развязка между каналами аналогового приема 2. Тип входного сигнала: 8 семян термопары (J/K/T/E/R/S/B/N) 3.Частота дискретизации: 4 каждый channel200mSCollect один раз 4. Разрешающая способность: 24ПозицияAD 5.Обнаружение сигнала схема и защита напряжения: 1500 В
ДиИ	1.4Соединительный соединитель для ствола изолирует общий наземный вход 2.4Коллектор оптопара изолирует общий наземный выход
RS485 Связь Выход	1. Связь протокол: MODBUS-RTU 2. Тип интерфейса: quartantiners485коммуникация, перенапряжение и перегрузка тока двойная защита для выходного интерфейса 3. Скорость передачи данных: 1200bps, 2400bps, 4800bps, 9600bps, 19200bps 38400bps, 57600bps, 115200bps. 4. Калибровочный бит: Нет проверки, даже проверка, нечетная проверка 5. Настройки: адрес модуля, скорость AUD, контрольные биты могут быть установлены программным обеспечением 6. RS485Схемы и защита напряжения: 1500 В
Размер модуля	A.Индивидуальный Размер модуля: 104 мм * 72 мм * 26 мм B.Размер направляющая коробка с клеммой: 124 мм * 72 мм * 45 мм
Установка режим	Стандарт dindin-рейка Монтажная (35 мм направляющая или высокая и низкая направляющая рейка)
Рабочая среда	Температура:-10 ~ + 55 ℃ Влажность: 35 ~ 85% (без росы)
Рабочее Электропитание	1. Напряжение питания: 10V ~ 30 VWide Диапазон напряжений питания, защита от обратной полярности с блоком питания 2. Энергопотребление источника питания: меньше than3W

Четыре.Точность измерения

Вход типа	Диапазон измерений	Разрешение дисплея	Точность
Регулятор температуры с термопарным	J(-200-1200 ℃)	0.1C	±0. 4℃
	K(-200-1370 ℃)
	T(-200-400 ℃)
	E(-200-950 ℃)
	R(-20-1750 ℃)		±0. 6℃
	S(-20-1750 ℃)
	B(600-1800 ℃)
	N(-250-1300 ℃)		±0. 4℃
Холодный конец компенсация	-20-85 ℃	0,1℃	Компенсация холодного конца: ±0. 5℃

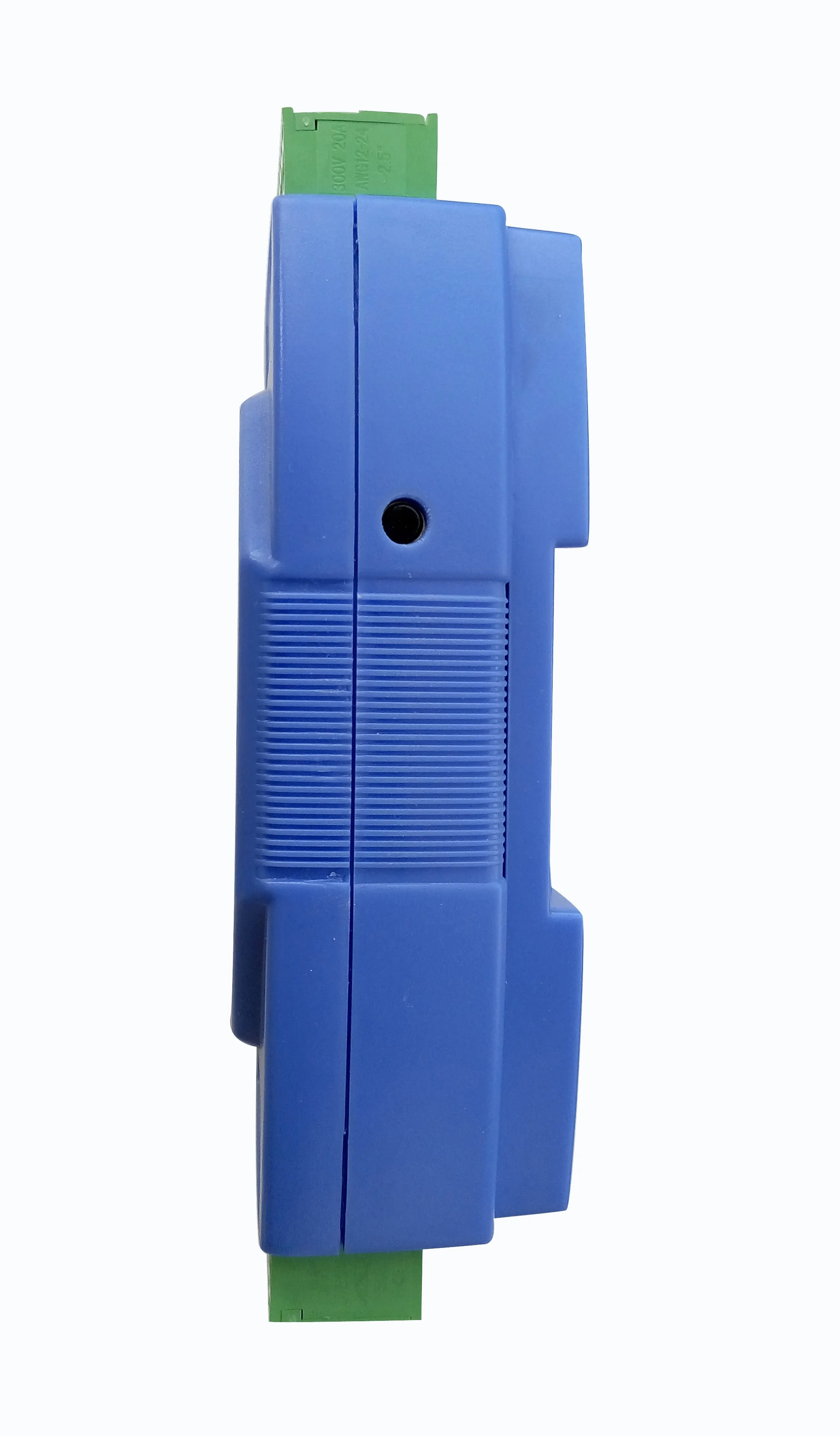

Пять.Внешний вид продукта и схема периферийной проводки

Модуль сбора термопары поддерживает 8 термопар 4 канала измерение температуры модуль MODBUS RS485

Шесть.Индикатор модуля и описание функции переключения

1.POW/комплект;Модуль индикация рабочего состояния

A.Зеленый свет: модули находятся в эксплуатации. B. Красный свет на: были написаны модули с параметрами конфигурации, необходимо повторно заряжать

2.TXD/RXD:Связь индикация состояния

A.Зеленый свет светит: связь получает данные B. Красный свет светит: модуль отправляет данные

C.Зеленый свет всегда включен.: данные + и данные-загрузка связи rs485проводка перевернута или проводка сломается.

3.Модуль правый переключатель сброса

A.Когда параметры связи (адрес модуля, скорость AUD, калибровочный бит) не знаете или не настройте параметры связи, не можете связаться с модулями, решение состоит в том, чтобы сбросить параметры связи. мы удерживаем переключатель сброса с зажимом и не даем ему Go. 5 модуль в секундах [POW/SET] красный свет вкл., открытый переключатель сброса, в данный момент параметры связи были сброшены., просто перезагрузите модуль после выключения питания, в это время параметры связи модуля были Сброс. 。

B.Параметры связи после сброса: Адрес: 1. Скорость передачи: 9600bps, калибровочный бит: ничего.

Семь.Типичное применение Монтажная схема

Модуль сбора термопары поддерживает 8 термопар 4 канала измерение температуры модуль MODBUS RS485

Восемь.Определение клеммы

POS терминал	Название	Объяснить	POS терминал	Название	Объяснить
1	DI0	Переключение Input0	26	NC	Пустые
2	AIGND	Переключение Input1	25	C3	Пустые
3	IN1 +	Переключение Input2	24	AI3-	Вход термопары channel3Negative конец
4	IN2 +	Переключение Input3	23	AI3 +	Вход термопары channel3Positive конец
5	DCOM	Откройте дверь и откройте открытый конец	22	C2	Пустые
6	DO0	Переключатель Output0	21	AI2-	Вход термопары channel2Negative конец
7	DO1	Переключатель Output1	20	AI2 +	Вход термопары channel2Positive конец
8	DO2	Переключатель Output2	19	C1	Пустые
9	DO3	Переключатель Output3	18	AI1-	Вход термопары channel1Negative конец
10	DATA +	RS485 AСвязь +	17	AI1 +	Вход термопары channel1Positive конец
11	Данных	RS485 BСвязь-	16	C0	Пустые
12	+ Vs	Мощность вход +	15	AI0-	Вход термопары channel0Negative конец
13	GND	Мощность ввода-	14	AI0 +	Вход термопары channel0Positive конец
