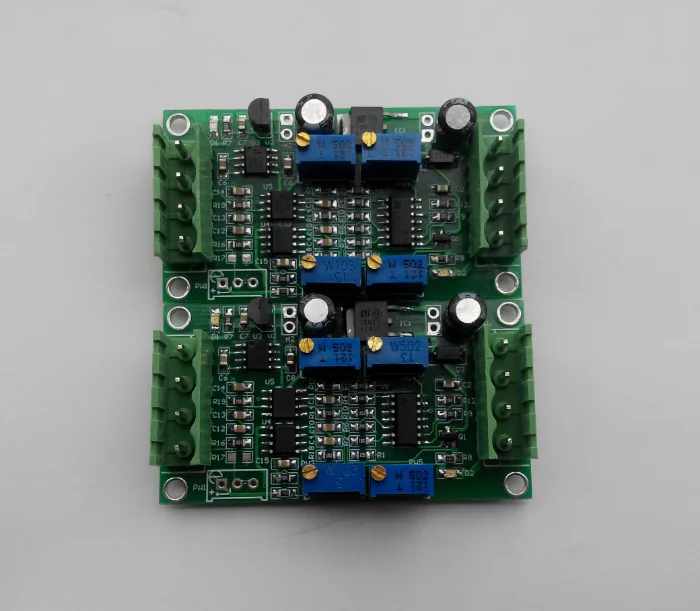

Модуль усилителя передатчика нагрузки 0-5V 4-20mA Измерение силы передатчика тока и напряжения

Преимущество

Во-первых, множественная фильтрация применяется к напряжению питания, эффективно гарантирует стабильность напряжения питания; во-вторых, входной сигнал фильтруется в высокой частоте., стабильная и надежная фильтрация высокочастотного сигнала и других шумов.Этот продукт находится в процессе разработки. Требования к длительной стабильности и анти-помех в практическом применении промышленного контрольного поля приведены в конструкции.Выход в то же time0-5V.0-10 VAnd4-20mA.

Использование: Датчик -- усилитель -- ПЛК/модуль сбора/метр/синглиттер и т. Д.

Точечные поставки, пожалуйста, не стесняйтесь покупать, большое количество и льготный режим!

Краткая информация

Передатчик (Передатчик) Это для преобразования выходного сигнала датчика в сигнал, который может быть распознан контроллером (или источник сигнала, который преобразует неэлектрическое количество входного датчика в электрический сигнал и усиливает В то же время Для дистанционного измерения и контроля.) конвертер 。 датчик и передатчик вместе составляют источник мониторинга сигнала автоматического управления. различные физические количества требуют различных датчиков и соответствующих передатчиков. есть много видов передатчиков, передатчики, используемые на промышленных инструментах управления, в основном включают температурные передатчики, передатчики давления, передатчики потока, передатчики тока, передатчики напряжения, И т. д. 。

Основные функции

·Использование специальных инструментов, дизайн усилителя Чип Для тензодатчика, высокая производительность

· Фильтр источника питания индуктивностью и емкостью, эффективно фильтрует помехи пульсации электропитания。

·Источник питания voltage10-24V

·Высокоточная схема операционного усилителя, высокая точность, хорошая стабильность

·Источник питания имеет защиту обратного подключения, функцию защиты от перенапряжения

·Для взвешивания, давления натяжения, крутящего момента и других датчиков напряжения.

· С индикатором питания и индикатором силы выходного тока。

· Размер доски: 6*3,3*2,4См。

Технический параметр

·Рабочее напряжение:15-24VDC

·Выходной сигнал:0-5 В0-10 в4-20mAor0-20mA

· ДатчикЧувствительность:0.1мв/в выше всего

·Диапазон рабочих температур:-20-80 ℃

·Рабочая влажность окружающей среды:10% RH-90 % относительной влажности (без конденсации)

·Точность: быть лучше, чем0.1%; f

Размер доски: Размер модуля6,0*3,3*1,4Сантиметр

С защитной периферии7,4*3,3*2,4Сантиметр

Интерфейс высокой четкости

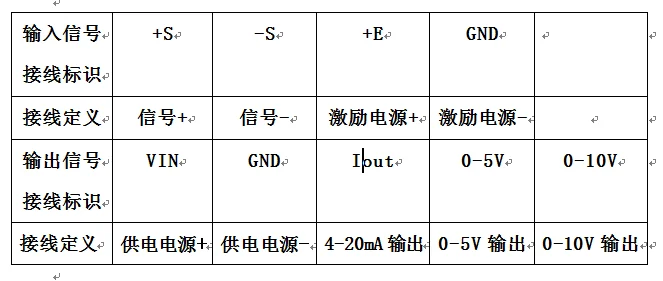

Примечания:Детское выходное напряжение питания возбуждения is12V,Ток и выходное напряжение относительноGNDИз 。 в передней части платы находится слева4Клемма к датчику, справа5Клеммы являются выходными и мощными.

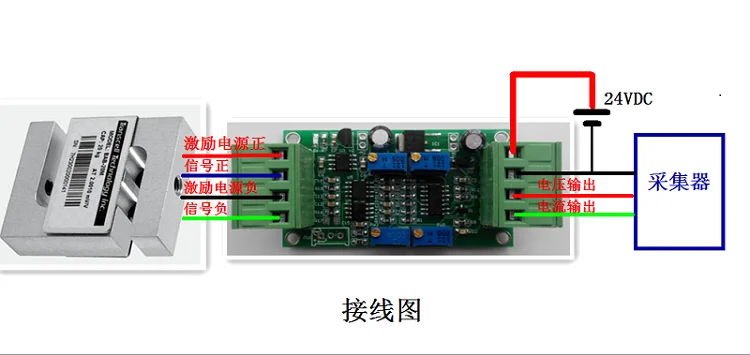

Схема подключения

Метод отладки

Установка нуля

1: Регулировка напряжения во-первых, сделать систему в состоянии без нагрузки, настроить нулевой потенциометр напряжения (слева нижеPW3) Для регулировки нулевой точки. используйте мультиметр для измерения выходного напряжения, сделайте индикацию максимально близкой к нулевой отметке. изменение нулевой точки не изменится, когда увеличение изменяется.

2: Регулировка тока stay1: на основе регулировки напряжения, отрегулируйте текущий нулевой потенциометр (нижний правый pw5),Измерьте выходной ток с помощью блока тока мультиметра, держите его как можно ближе.。

Регулировка усиления

1: Полная регулировка напряжения нагружает систему с определённым значением веса (Рекомендуемый объем: 80% ~ 100% FS), рассчитать выходное напряжение в соответствии с соотношением между загруженным весом и максимальным значением взвешивания, монитор выхода с цифровым мультиметром, поворотный потенциометр напряжения (левый upperPW2) Регулировка усиления усилителя 。

2: Полное регулирование тока на основе регулирования полного напряжения,Отрегулируйте текущий полный потенциометр (правый upperPW4),Измерьте выходной ток с помощью блока тока мультиметра, держите его как можно ближе к 20 мА.。

Re осмотр

Оставьте систему без нагрузки, измеряя нулевую точку выхода; загрузите определённое значение веса, измерьте, соответствует ли выходное напряжение ожидаемому увеличением. Если нет, пожалуйста, настройте снова.

'
