Описание

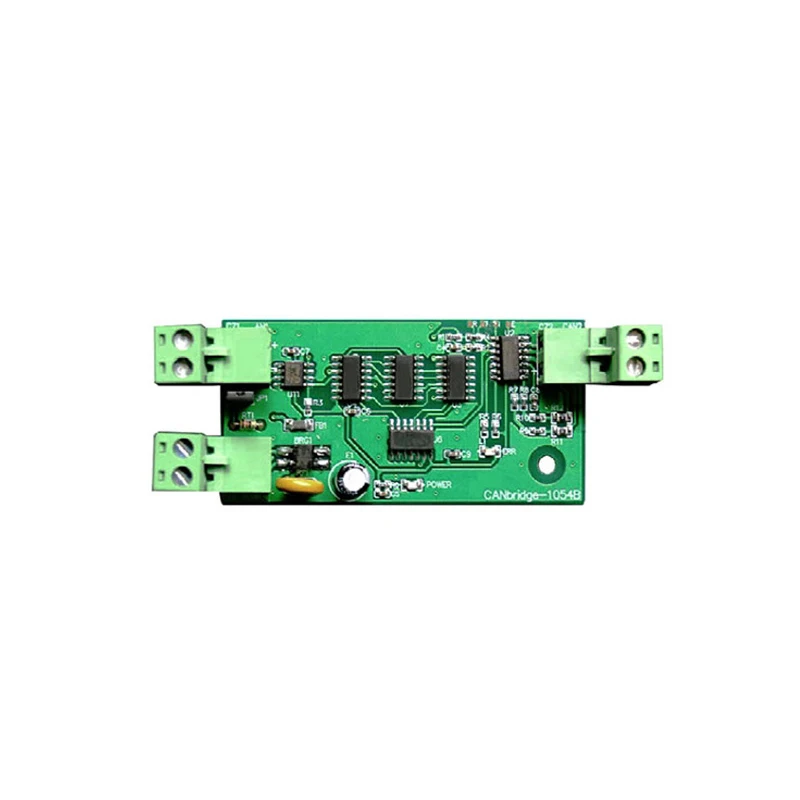

Отказоустойчивая плата может преобразовывать \ canbridge-1054 Отказоустойчивая может адаптер обеспечивает прозрачное преобразование между Стандартными/отказоустойчивыми могут трансиверами, соответствующие спецификации ISO/dis1188-2/3.Canbridge-1054 адаптер интегрирует отказоустойчивый может приемопередатчик (модель: TJA1054) и стандартный может приемопередатчик (модель: PCA82C250), поддерживающий обмен скорости связи между 5 кбит/с и 125 кбит/с.Адаптер canbridge-1054 может использоваться для тестирования и преобразования отказостойких сетей.
Характеристики ·
Прозрачное преобразование между Стандартными/отказоустойчивыми трансиверами.
1-way поддержка is01188-3 отказоустойчивым может оптические трансиверы ·
Совместимость с PCA82C252, TJA1053 Отказоустойчивая сеть.
1-way поддерживает iso1188-2 стандарт CAN приемопередатчик ·
Поддерживает скорость связи между 5 кбит/с и 125 кбит/с ·
Iso1188-3 индикатор неисправности шины ERR
1 обратите внимание
(1) в соответствии со стандартом is011888-3, терминальные подходящие резисторы R11 и R12 canbridge-1054 адаптера необходимо отрегулировать в соответствии с количеством отказостойких узлов сети:
При подключении 1 узла TJA1054 R11 = R12 = 02;
· При подключении 10 TJA1054 узлов, R11 = R12 ~ 5.1k2; ·
Количество узлов составляет от 1 до 10. Следуйте формуле расчета сопротивления TJA1054.
(2) отказоустойчивость может подключаться, как правило, требует 3 провода, поэтому необходимо подключить 0 В источника питания параллельно к отказу толерантного может GND;
(3) для связи с одной линией может, только CANH и OV необходимы.
Характеристики ·
Прозрачное преобразование между Стандартными/отказоустойчивыми трансиверами.
1-way поддержка is01188-3 отказоустойчивым может оптические трансиверы ·
Совместимость с PCA82C252, TJA1053 Отказоустойчивая сеть.
1-way поддерживает iso1188-2 стандарт CAN приемопередатчик ·
Поддерживает скорость связи между 5 кбит/с и 125 кбит/с ·
Iso1188-3 индикатор неисправности шины ERR
1 обратите внимание
(1) в соответствии со стандартом is011888-3, терминальные подходящие резисторы R11 и R12 canbridge-1054 адаптера необходимо отрегулировать в соответствии с количеством отказостойких узлов сети:
При подключении 1 узла TJA1054 R11 = R12 = 02;
· При подключении 10 TJA1054 узлов, R11 = R12 ~ 5.1k2; ·
Количество узлов составляет от 1 до 10. Следуйте формуле расчета сопротивления TJA1054.
(2) отказоустойчивость может подключаться, как правило, требует 3 провода, поэтому необходимо подключить 0 В источника питания параллельно к отказу толерантного может GND;
(3) для связи с одной линией может, только CANH и OV необходимы.
