Описание
Характеристики продукта (широкий вход напряжения (постоянный ток: 6-36 В):
Может передать функции:
Увеличение количества узлов в сети CAN изменяет топологию маршрутизации сети CAN и увеличивает расстояние связи сети CAN для подключения сетей CAN с различной скоростью передачи данных
Параметры оборудования:
1. 3-канальный блок питания с независимыми могут с изоляцией (изоляция напряжения 2500 V)
2. Каждый канал имеет 50 банок данных, мгновенная высокая скорость, данные не теряются!
3. Задержка пересылки составляет 500 долларов США, самый плохой чехол.

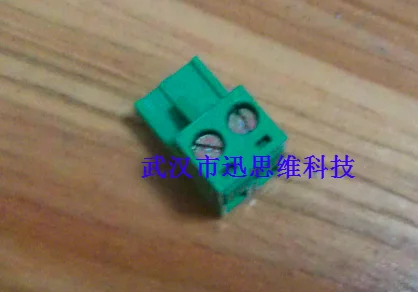

5,08 терминал должен быть использован для оборудования:
Мощность терминал:
Последовательный терминал конфигурации:
Может проводкиPOS терминал:

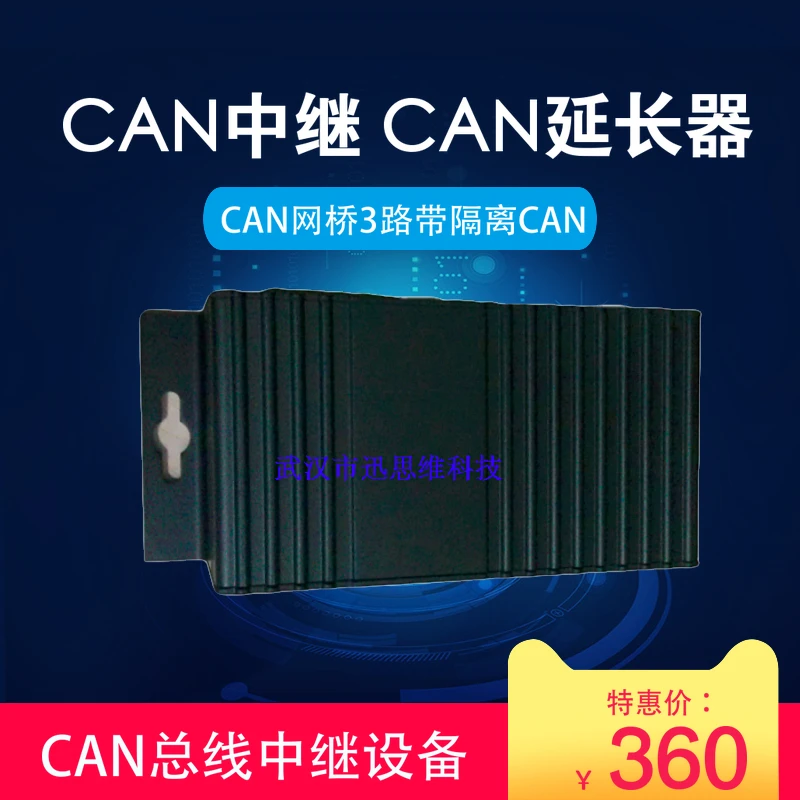

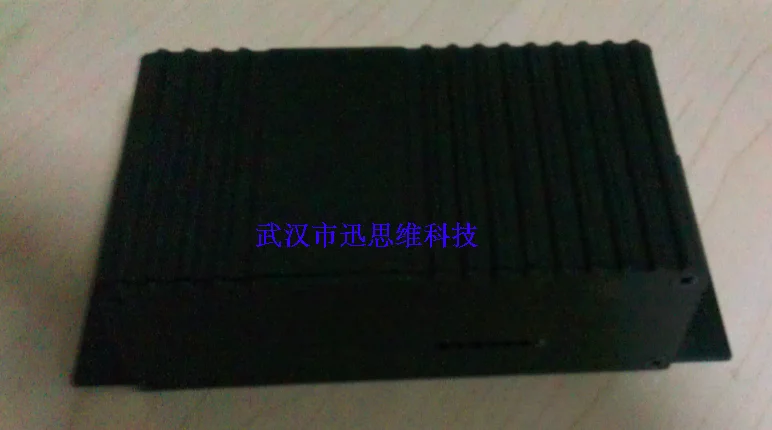

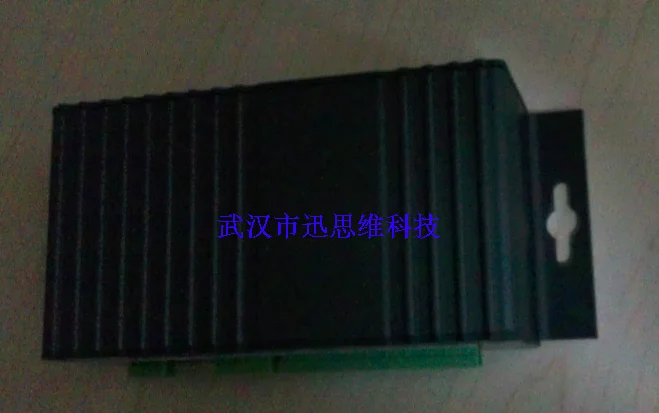

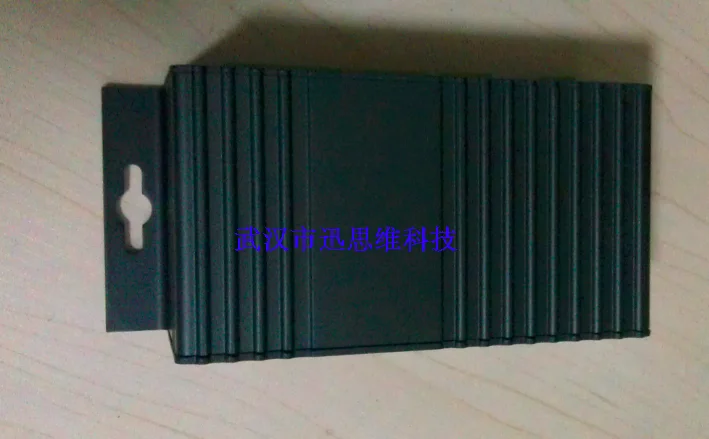

Принять высококачественный алюминиевый профиль оболочки (черный и белый цвет поставляется случайным образом):
Многие друзья в промышленной области столкнутся с CAN шиной не очень стабильная проблема, например, оригинальная сеть имеет 40 узлов, но всегда есть несколько узлов время от времени теряются, и т. Д., так как провод, дизайн, чтобы избежать CAN шины не является стабильным, Слишком короткое расстояние?
Лучший способ подключения к сети может, конечно, это шина. Структура автобусной сети ясна и проста в обслуживании. Если сопротивление 120 Ом добавляется на обоих концах, измеренные узлы доступа могут достигать 70, как показано на рисунке ниже:
Однако в реальной инженерии условия площадки всегда более сложны и изменчивы, что делает невозможность подключения сети CAN в режиме шины. В реальности режим шины и режим звезды в основном объединены, как показано ниже
Такая проводка обычно приводит к следующим неполадкам:
1. Количество подключенных узлов настолько малое, что даже более дюжины узлов не могут нормально общаться;
2. Область сильных помех смешивается со слабой областью помех, так что диапазон стабильности расширен до всей сети CAN bus;
3. Расстояние связи CAN-шины значительно сокращается. Он может работать в течение 500 метров, но на самом деле он меньше 100 метров.
4. Выбор сопротивления терминалов может быть чрезвычайно сложен, и искажение формы волны шины CAN является тяжелым;
5. Узлы отключаются время от времени, и связь не может быть обеспечена;
6. Скорость передачи данных всех узлов должна быть последовательной, в противном случае нормальная связь не может быть обеспечена
Решение состоит в следующем:
Предположим, что вся сеть разделена на три региона (A/B/C).
A/B/CВместо прямого соединения с проводами Используйте canrelate или CANHub, как показано на рисунке:
Такие A/B/C3 сети все разделены на три отдельных сети, и могут общаться между ними, что более важно, они могут использовать совершенно разные между тремя сетями скорость передачи данных, количество узлов в сети может также значительно улучшить (более чем в 3 раза), три сети также стали Основной линией структуры, Расстояние связи также было увеличено.
Аналогично, CANHub также может быть использован для решения этой проблемы, как показано на рисунке (canhub-s5 технологии быстрого мышления может получить доступ до 5 сетей CAN):
Две схемы могут быть выбраны по мере необходимости.
Прилагаемая Таблица радиосвязи шины CAN (теорическое расстояние):
