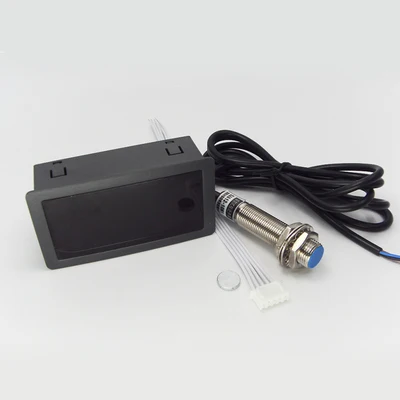

Морской дизельный двигатель для автомобильного двигателя мотоцикла Тахометр цифровой дисплей электронная модификация индукции

Технические параметры продукта:

Источник питания: AC/dc8-24v, 40 мА

Режим дисплея: 0,56 красный светодиодный, четырехзначное считывание

Диапазон измерений: 10-9999

Точность измерения: ± 0.1%, чтение ± 1 слово

Частота обновления дисплея:> 3 раза/сек

Overrange display: первый дисплей «1» или «-1», последние три не отображаются

Размер головки: 79*43*26 мм

Продукт схема подключения:

Последовательность проводки: Сначала установите проводку, вставьте проводку в разъем на задней панели счетчика скорости правильно. Обратите внимание на подключение питания нажмите 1 + 2-и затем получите доступ к питанию (в это время головка Показывает 0). Индукционный переключатель Холла подключен к положительной полюсной линии 1 коричневого источника питания, синий подключен к линии отверстия 3, а черный подключен к линии отверстия 5 (в это время, светильник индикатора зонда s светильник ly).

Примечание: установка должна быть надежной, чтобы предотвратить высокую скорость выкидывания.

Расстояние между передней частью датчика Холла и магнитом находится в пределах эффективного индукционного диапазона

Инструкция по установке продукта: после правильной проводки, зафиксируйте магнит (или адсорбционный магнит) на измеряемом объекте, а затем закрепите индукционный зонд на магните, скорость объекта может быть измерена.
