| ※Технический параметр |
 |
| Электрические параметры |
| Выход сигнала | Прямоугольная волна |
| Выход фазы | A bzтрехфазный orabдвухфазный |
| Потребляемый ток | ≤50mA |
| Выход ток | 0-5 мА (одноканальный) |
| Частота отклика | 0-100 кГц |
| Перевозчик в воздухе коэффициент | 0.5T ±0. 1 T |
| Разность фаз | 90°±45° |
| Напряжение питания | Постоянный ток 5 В ± 5% 5-12 В |
| Выходное напряжение | Высокий уровень vh≥85% Vcc, низкий уровень vl≤0. 3 в |
| Номер импа Ульс | 1000 (A, B, Z), 1024 (A, B, Z) |
| Схема характеристики | Е-напряжение, Л-длинный линейный привод |
| *** Механические параметры |
| Сигнал положения | 3 вида |
| Ударопрочность | 980/S2, 6 мс, XYZDirections2second |
| Циклическая запись | 50 м/с2, 10-200 Гц, XYZDirections2h |
| Решетка пластина инерции | ≤0. 6gcm2 |
| Срок службы | MTBF≥50000h (+ 25℃, 2000 об/мин) |
| Дополнительный механический вал отверстие | ≤8mm |
| Вес | About0.1kg |
| *** Параметров окружающей среды
|
| Рабочая температура | 30-85% без конденсации |
| Температура хранения | -40 ℃-85 ℃ |
| Рабочая температура | -40 ℃-85 ℃ |
Температура сварки | ≤260℃ |
| Предотвращение защиты | Сейсмоустойчивый, dustproofIP50 |
|
| ※Yield чертежи продукта заявление |

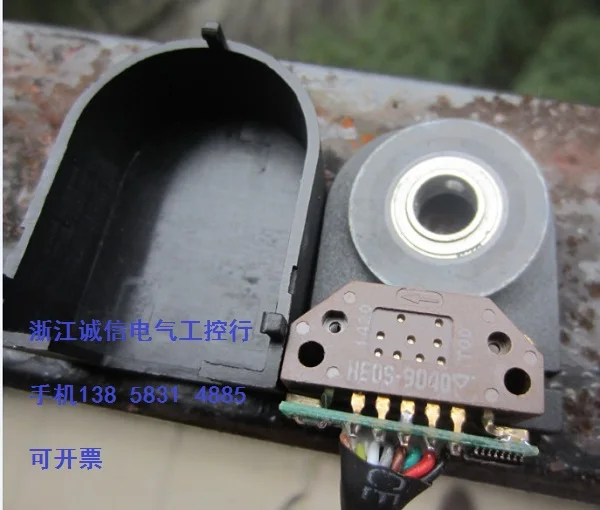

| ● Hkt32-002 серия является высокой производительностью, низкая стоимость инкрементного кодировщика 。 |
| Кодировщик принимает модуль с источником света lensLEDLight и detectionICForm |
| Небольшая пластиковая посылка. Благодаря хорошо откалиброванным источникам светильник и уникальному |
| Специальный фотодетектор массив, отказоустойчивость модуля для перекоса в установке |
| Сила очень высока. 。 через локацию 2,54 мм (0,1 дюйма) четыре в центре. |
| Сварочные пластины, трехканальная цифровая сумма может быть получена на 5 В мощность 。 |
| ● Кодировщик небольшой по размеру, легкая установка, широкий диапазон разрешения, без требования |
| Кондиционер сигнала, compatibleTTL, с двумя или тремя каналами ортогонального выхода |
| ● Сплит-дизайн, подходит для двигателя постоянного тока, серводвигатель, Роботы и т. Д. |
| Предоставьте концентрические инструменты и инструменты позиционирования высоты. |
| ※Точность выходного сигнала и положения сигнала |
| 90 ℃разность фазы два сигнала andZsignal, |
| Вид от концов вала, время вращения по часовой стрелке (CW); |
| ※Wiring стол |
| Код линии | Цвет mark1 | 2 | 3 | 4 | 5 | 6 |
| Проводник цвет | Черный | Красный | Зеленый | Коричневый | Ясень | Белый |
| Напряжение | OV | Vcc | SIGA | SIG | SIG | SIGB |
| Код линии | Цвет mark1 | 2 | 3 | 4 | - | - |
| Проводник цвет | Черный | Зеленый | Красный | Белый | - | - |
| Eoutput | OV | SIGA | Vcc | SIGB | - | - |
| Примечания: на фактическую проводку должен быть нанесен ярлык кодировщика. |
|
