MP3 MAV UART конвертер модуль голосовой аудио контроллер Поддержка DC 3,3 V-5 V вход поддержка 32G TF карта

1. Описание:

MP3-TF-10P-это модуль MP3 декодирование голоса для усилителя. Он может вставить tf-карту и подключить его к ПК через разъем micro USB и использовать его так же, как u-диск для загрузки или изменения музыкального файла.

2. Особенности:

1>. Скорость передачи: 9600bps

2>. Поддержка постоянного тока 3,3 V-5 V вход

3>. Промышленный дизайн стабильный и эффективный

4>. Кнопка поддержки регулировки управления

5>. Максимальная поддержка карты TF 32G

6>. Воспроизведение аудио MP3 без потерь

7>. USB для загрузки музыкального файла

3. Параметры:

1>. Модель: MP3-TF-10P

2>. Рабочее напряжение: DC 3,3 V-5 V

3>. Поддержка формата файлов: MP3, WAV

4> Рабочая температура:-20 ℃ ~ 85 ℃

5> Рабочая влажность: 5% ~ 95% RH

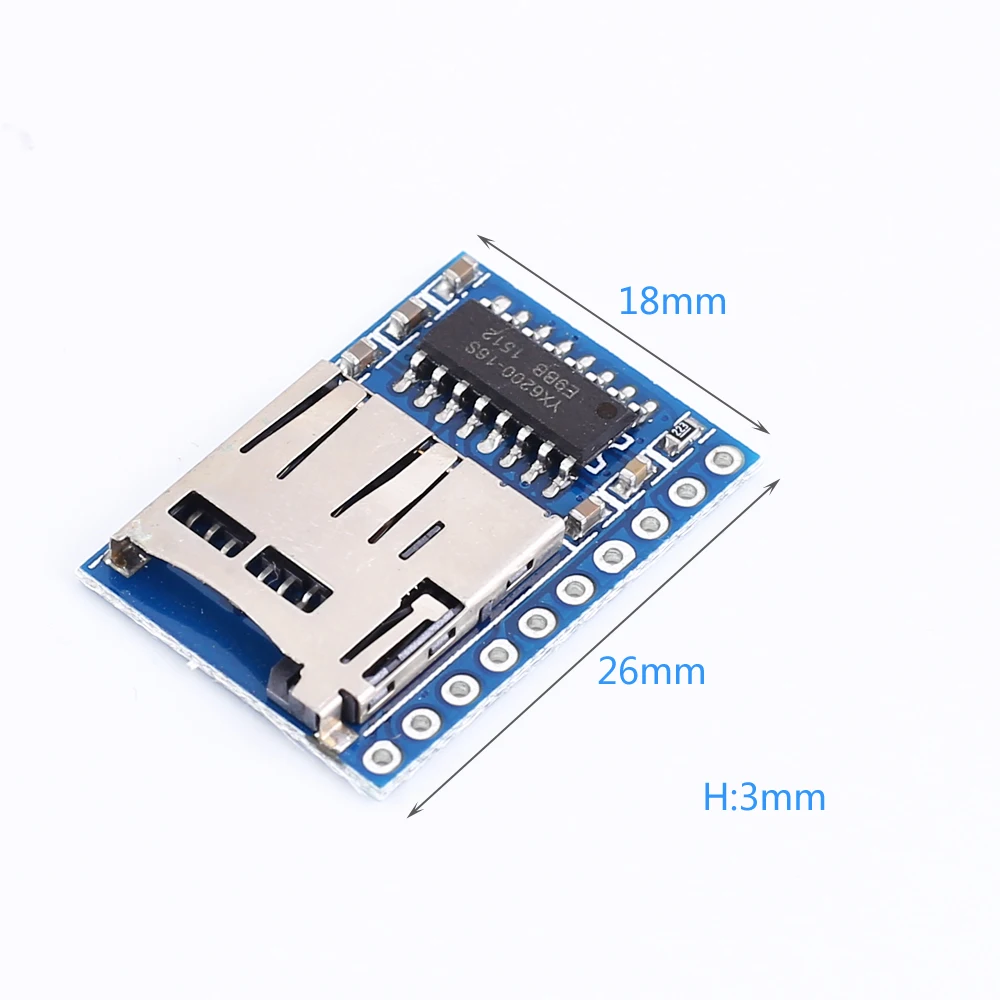

6>. Размер модуля: 26*18*3 мм

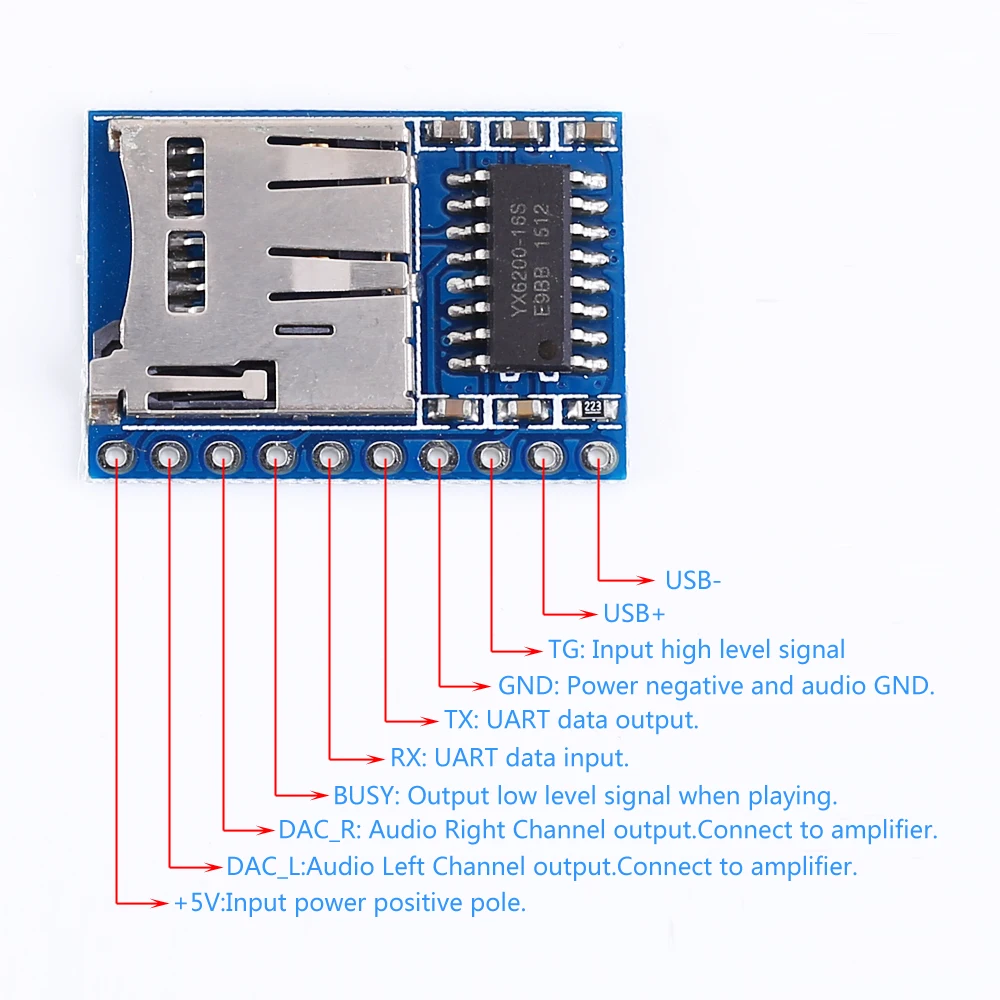

4. Определение штыря:

1>. + 5 В: Входной положительный полюс.

2>. DAC_L: аудиовыход левого канала. Подключение к гарнитуре или усилителю.

3>. DAC_R: аудиовыход правого канала. Подключение к гарнитуре или усилителю.

4>. Занят: индикатор состояния работы. Выход сигнала низкого уровня при воспроизведении.

5>. RX: ввод данных UART.

6>. TX: UART Выход данных.

7>. GND: мощность отрицательная и аудио GND.

8>. TG: входной сигнал высокого уровня для запуска игры.

9>. USB +: подключение к USB + DP.

10>. USB +: подключение к USB-DM.

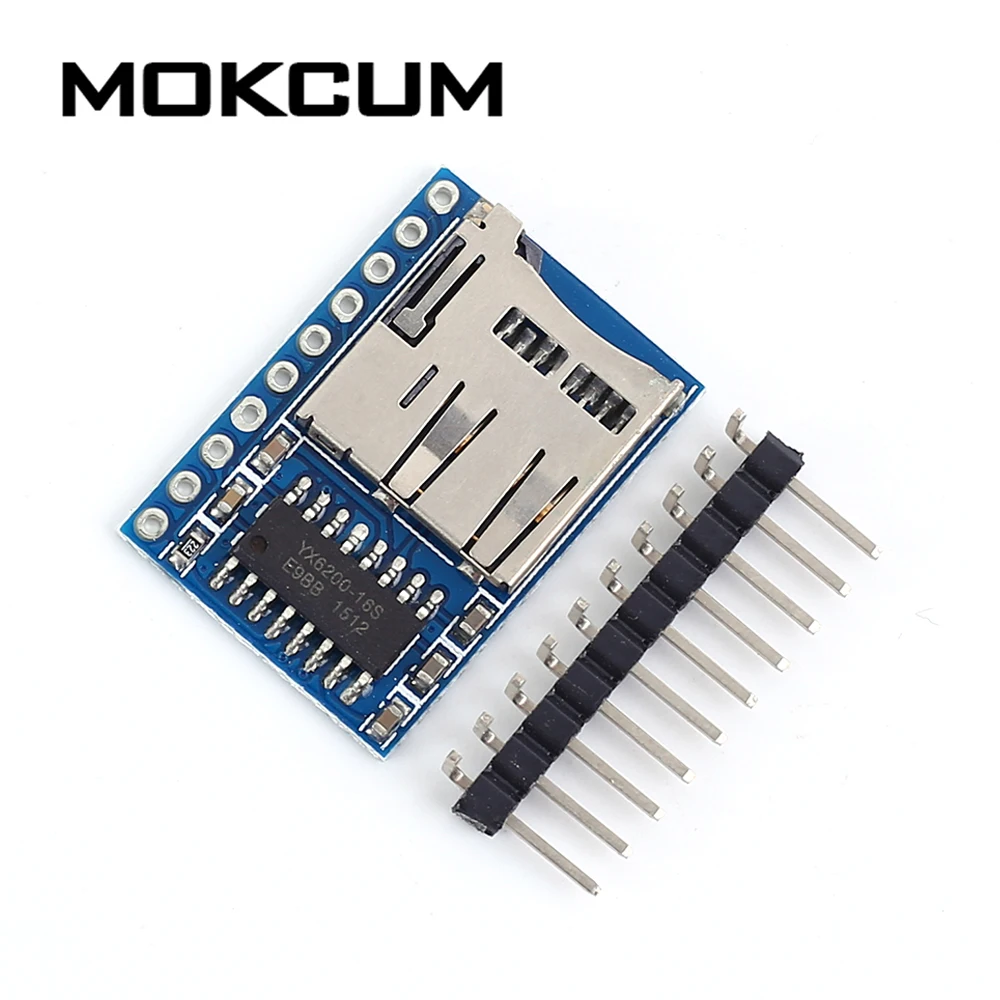

5. Посылка:

1>. 1 шт. MP3-TF-10P голосовой аудио контроллер

2>. 1 шт 2,54 мм 10 P штырь
