MPD48D01/24BPT плагин Весна Электрический Напряжение Панель управления реле 24 В DC в 48VDC 1A Выход DC Бесконтактное реле постоянного тока твердотельное реле Din Rai

Подключаемый Тип Весна подключенное промышленное реле

Переменного тока твердотельные реле постоянного тока

Тип номера: MPD48D01/24BPT

1, он принимает подключенную к пружинной технологии, нет необходимости в инструментах для достижения быстрого подключения

2, профессиональное соединение между прилегающими модулями экономит время проводки

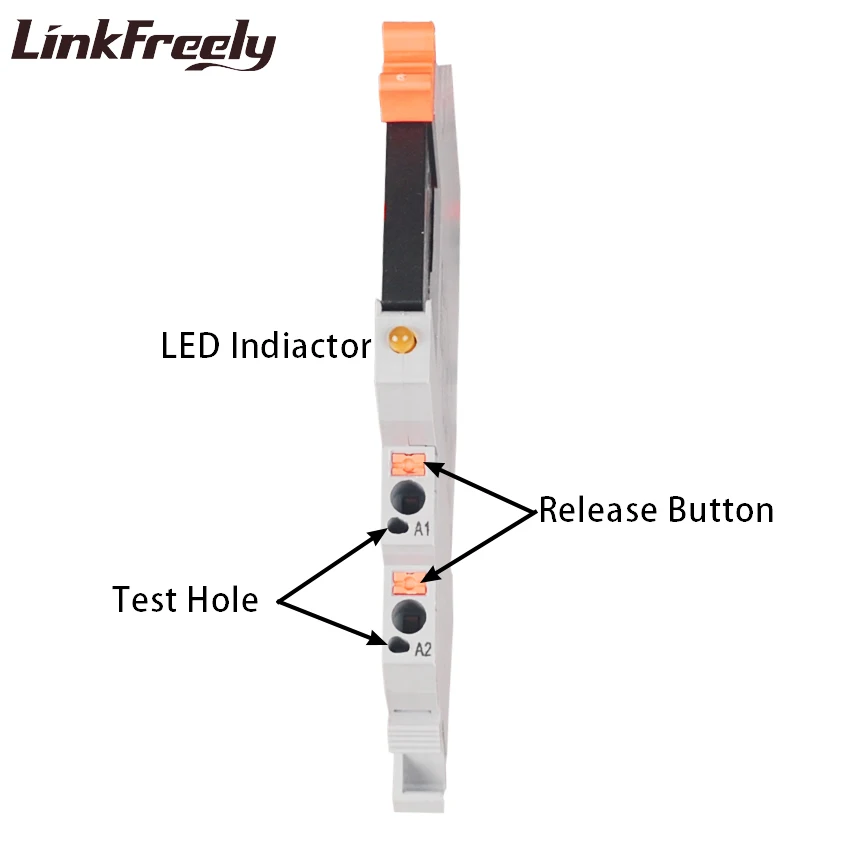

3, светодиодный индикатор состояния входного сигнала, Встроенный интегрированный непрерывный диод

4, безопасная Изоляция между катушкой и контактом, Выдерживает напряжение до 4 кв

5, прозрачный маркер интерфейса, дизайн тестового отверстия

Вход Спецификация

Входное напряжение: 24 В постоянного тока

Минимальное напряжение управления: 16VDC

Максимальное напряжение управления: 30VDC

Вход ток: 7mA+10% @ 24 V

Выпуск напряжение: 10VDC

Сопротивление цепи управления: ~ 4 KΩ

Стандартное время ВКЛ/ВЫКЛ: ≤8mms/≤ 4 ms

Входная схема постоянного тока: светодиодный желтый, демпфирующий диод

Выход Спецификация

Максимальное напряжение вращения: 48В постоянного тока

Диапазон напряжения нагрузки: 5-48 В постоянного тока

Минимальный коммутатор напряжения: 100 мВ (@ 10 мА)

Макс. Импульсный ток: 100 mADC

Мин. Импульсный ток: 1мА

Максимальное повторяющееся блокирующее напряжение: 54 в

На состоянии падения напряжения: <1VDC

ОБЩАЯ СПЕЦИФИКАЦИЯ

Диэлектрическая прочность между входом/выходом: 2500 В

Рабочая температура окружающей среды:-40 ℃... 60 ℃

Номинальное рабочее время: 100%

Срок службы: около 2X10 ^ 7 раз

Стандарты: DIN EN 50178, IEC 62103

Место установки/режим установки: случайный/без интервалов установки

Вес: 30 г

Держатель реле данные:

Микрореле

Аксессуары, такие как быстрый разъем, застегните прокладку, провода и т. Д., твердые отдельно.

Прозрачный проводки порт

Импортные высокая прочность на разрыв на весну

Надежность

Тонкая работа, прочная и надежная Пряжка делает хрустящий звук, когда микро подключен к держателю.

Высокая прочность, полый дизайн.

Огнестойкий

V0 класс огнестойкий корпус, Соответствующий промышленным стандартам, безопасный и надежный.

Допустимая сила растяжения до 100 Н.

Установка

Шаг 1, прокладка провода около 8 мм.Шаг 2, Вставьте терминал в провод и затяните терминал с помощью инструмента для зачистки.Шаг 3, подключите провод в держатель реле, Пружина автоматически подтягивается.
