Описание

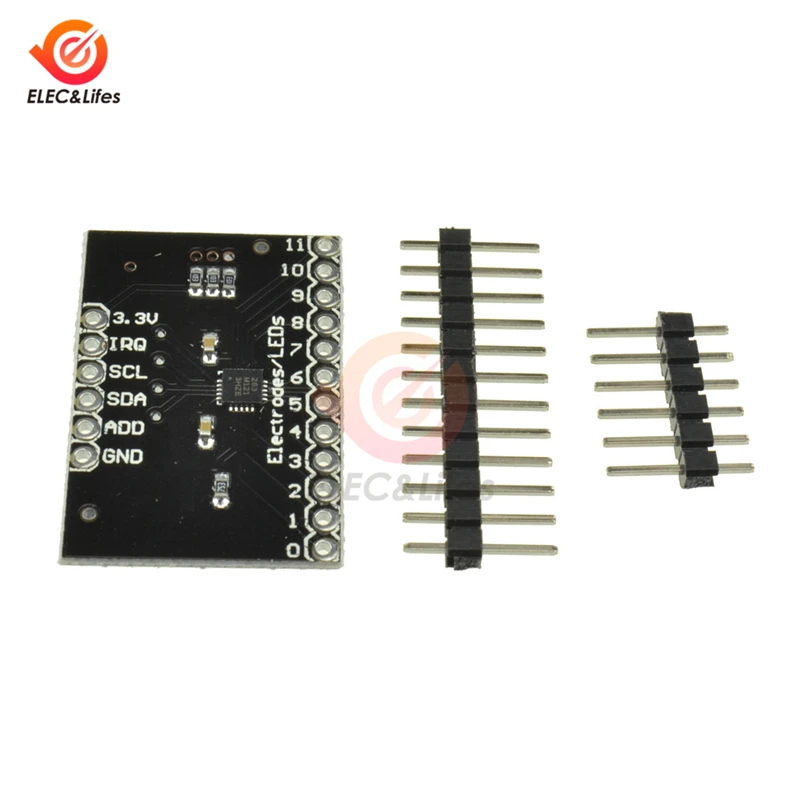

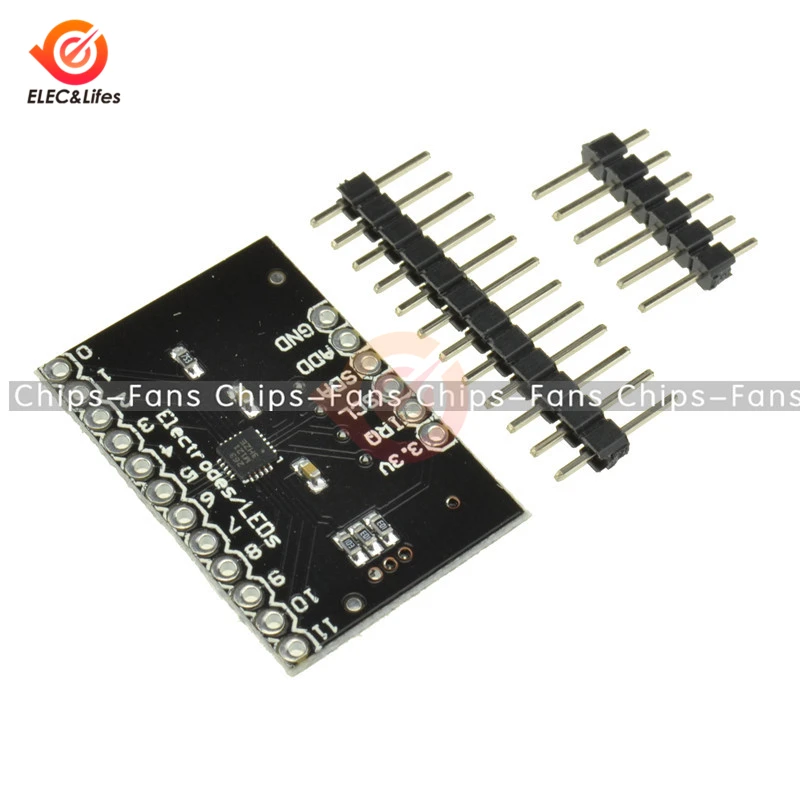

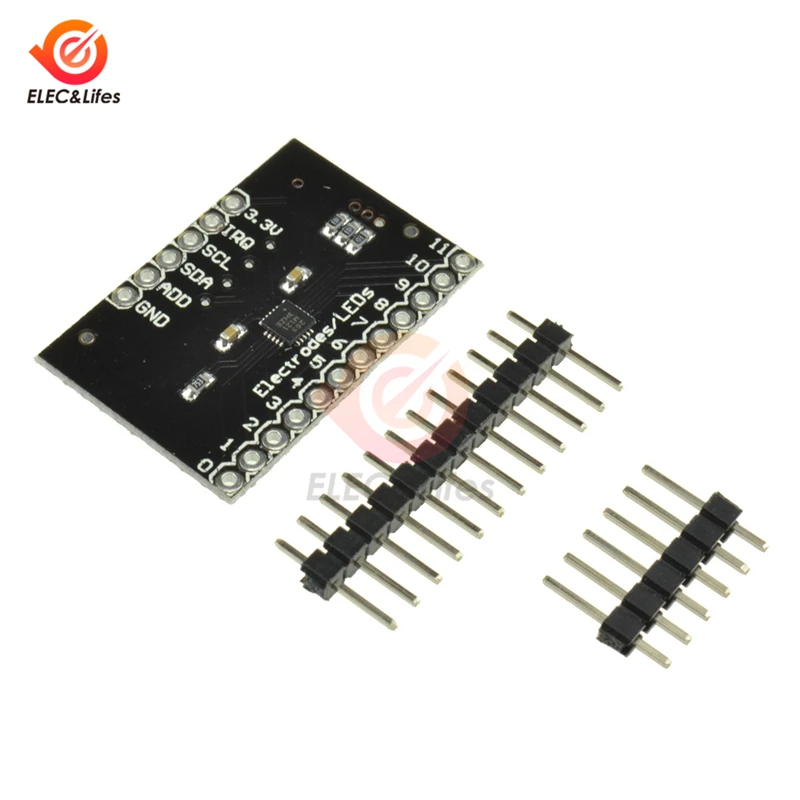

Это разделительная плата для MPR121QR2 Freescale. MPR121 является емкостным сенсорным контроллером, управляемым интерфейсом I2C. Чип может управлять до двенадцати индивидуальными электродами, а также имитированным тринадцатым электродом. В MPR121 также имеет восемь светодиодный вождения контактов. Когда эти контакты не настроены как электроды, они могут быть использованы для привода светодиодов.
В нижней части доски есть четыре перемычки, все из которых по умолчанию установлены (закрыты). Перемычка адресов привязывает штырь к заземлению, что означает, что по умолчанию ip-адрес чипа будет 0x5A. Если вам необходимо изменить адрес чипа (путем короткой добавления в другой контакт), убедитесь, что вы сначала открываете перемычку. Перемычки также соединяют SDA, SCL и штырь прерывания к 10 k импульсные резисторы. Если вам не нужны импульсные резисторы, вы можете открыть перемычки, нарезав трассировку, соединяющую их.
На плате нет регулирования, поэтому напряжение должно быть между 2,5 и 3.6VDC. В VREG pin подключается через 0,1 мкФ этому штекеру конденсатор на земле, что означает, что, за исключением случаев, когда вы измените доска, вы не можете управлять MPR121 с низким уровнем питания режим напряжения (1,71-2.75VDC).
Размеры: 3 см x 2 см.
Посылка включает в себя:
1 x Новый MPR121 Breakout V12 емкостный сенсорный модуль контроллера 2c клавиатура
Характеристики
- Бренд
- Aideepen
- Материалы для самостоятельного изготовления
- Электрический
- Номер модели
- MPR121 Breakout Board
- Тип выхода
- MPR121 Breakout Board IIC V12 Capacitive Touch Sensor
