MPR121 Breakout V12 емкостный сенсорный сенсор модуль контроллера IEC клавиатура макетная плата

Описание:

Это коммутационная плата для Freescale MPR121QR2. MPR121-это емкостный контроллер сенсорного датчика, управляемый интерфейсом iec. Чип может управлять до двенадцати отдельных электродов, а также имитацией тринадцатого электрода. В MPR121 также имеет восемь светодиодный вождения контактов. Если эти контакты не настроены как электроды, они могут использоваться для управления светодиодами.

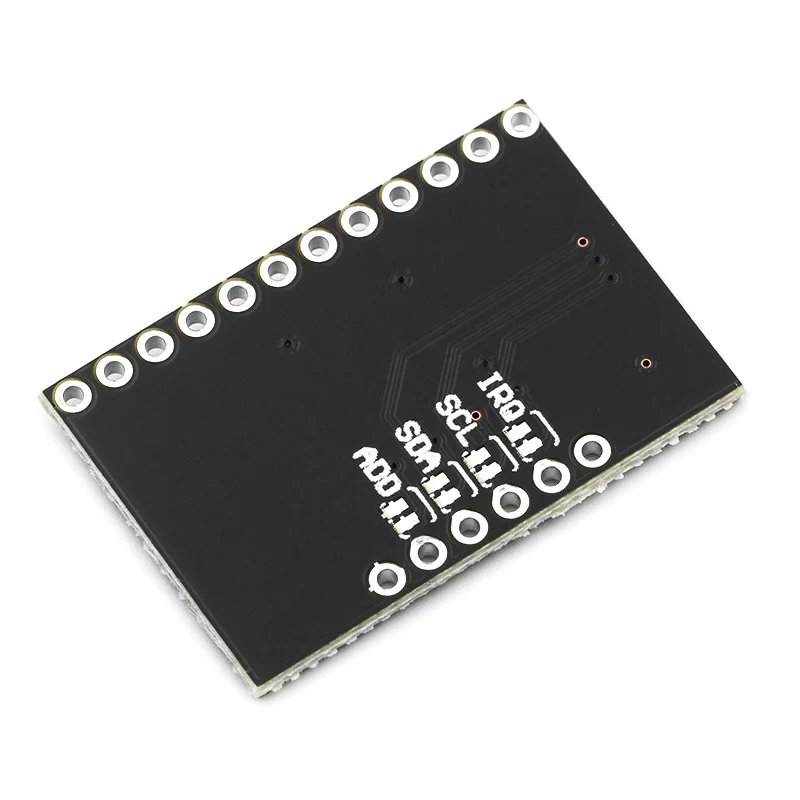

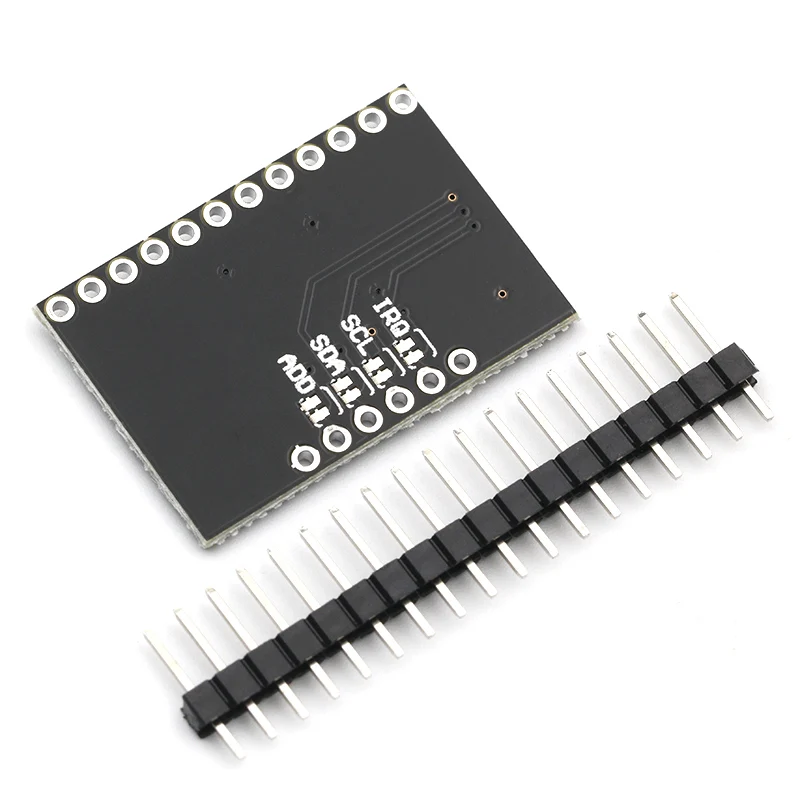

В нижней части доски есть четыре перемычки, все из которых по умолчанию установлены (закрыты). Адресный Перемычка связывает дополнительный контакт с заземлением, что означает, что по умолчанию адрес IEC чипа будет 0x5A. Если вам нужно изменить адрес чипа (коротко добавить на другой контакт), убедитесь, что вы открываете перемычку сначала. Перемычки также cont SDA, SCL и штифт прерывания к резисторам подтягивания 10 k. Если вам не нужны подтягивающие резисторы, вы можете открыть перемычки, обрезав их контуром.

На плате нет регулирования, поэтому подаваемое напряжение должно быть от 2,5 до В постоянного тока. Контакт VREG соединяется с конденсатором мкФ на поверхность, что означает, что, если вы не модифицируете плату, вы не можете использовать MPR121 в режиме низкого напряжения питания (0,1-1,71 В постоянного тока).

Размеры: 3 см x 2 см.
