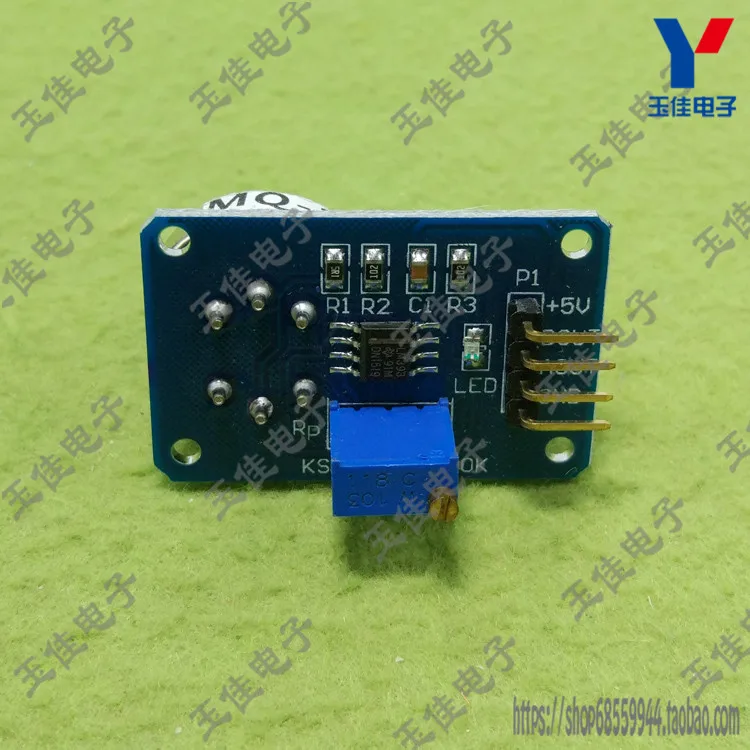

Mq-136 модуль датчика Сероводорода датчик обнаружения сероводорода совместим с Uno(c7b5

1 505 руб.

Описание

MQ-136Hydrogen модуль датчика сульфида mq136датчик обнаружения сероводорода\

\
\

\
Информация о продукте:\

\
Один. Размер: 32 мм X 22 мм X 27 мм longXwideXhigh\

\
Два, главный чип: LM393, ZYMQ-136газовый датчик\

\
Три. Рабочее напряжение: 5 вольт\

\
Четыре, характеристика:\

\
1. С индикацией выходного сигнала.\

\
2. Двухканальный выход сигнала (аналоговый выход и выход уровня ttllevel)\

\
3. TTL Выходной эффективный сигнал низкий уровень. (когда выход низкий, сигнальный светильник включен, может быть напрямую подключен к одночиповому микрокомпьютеру)\

\
4. Аналоговое выходное напряжение 0 ~ 5 В, более высокая концентрация, более высокое напряжение.\

\
5. Сероводород, жидкий газ, природный газ, городской газ, дым имеет лучшую чувствительность.\

\
6. Длительный срок службы и надежная стабильность\

\
7. Быстрое восстановление отклика\

\
Пять 、 Применение:\

\
Устройство мониторинга утечки газа для дома или фабрики, подходит для сжиженного газа, Бутан, пропан, метан, спирт, водород, дым и другие устройства мониторинга.\

\
\

\
Подходящий Случай: один чип обучения, электронный конкурс, разработка продукта, выпускной проект\

\
\

\
Пояснение: Этот модуль isMQ-136Hydrogen датчик сульфида, пожалуйста, разогрейте перед использованием 20 о:\

\
Первый шаг: поставка module5vпрямой ток (обратите внимание на обратное соединение положительных и отрицательных полюсов, в противном случае, легко сгореть чип).\

\
Второй шаг: если chooseDOUT, TTLHigh и low level terminal, выходной сигнал может быть напрямую подключен к одночиповому микрокомпьютерному устройству, подключите oneNPNType три полюса к реле привода, потенциометр используется для регулировки порогового значения выходного уровня скачка, схема ниже используется для анализа, когда датчик обнаруживает измеренный газ, компаратор lm393pin2 значение напряжения Точка, пропорциональная концентрации газа, обнаруженного датчиком, когда значение концентрации превышает потенциометр, когда пороговое значение устанавливается, компаратор 2 точка стопы выше 3 точки стопы, на этот раз, comparator1Pin выход низкий уровень, светильник LEDLamp, R3byLEDLamp ограничительное сопротивление тока, c1фильтр емкость 。 выход Датчика низкий уровень, и, соответственно, когда нет сигнала, выход датчика высокий уровень, равный напряжению питания.\

\
Третий шаг: если chooseAOUT, аналоговый выход, так что мы не должны использовать потенциометр, прямой willAOUTFoot jointADThe вход преобразования или, имеет функциональный одночиповый микрокомпьютер, все в порядке. согласно нашему опыту: в нормальной среде, а именно: окружающей среде без измеренного газа, установите выходное напряжение датчика в качестве эталонного напряжения, затем, AOUTThe Напряжение на терминале is1vaо, когда датчик обнаруживает измеренный газ, каждый подъем напряжения 0.1в, увеличение концентрации фактического измеренного газа 200ppm (проще говоря: 1ppm = 1 мг/кг = 1 мг/л = 1×10-6 часто используется для экспресс-концентрации газа, или концентрацию раствора.), согласно этому параметру измеренное аналоговое значение напряжения может Быть преобразованы в значение концентрации в микрокомпьютере с одним чипом 。 будьте осторожны: если вы используете для изготовления прецизионных инструментов, пожалуйста, купите стандартные Калибровочные инструменты на рынке, в противном случае, есть ошибка, потому что, соотношение выходной концентрации к напряжению не является линейным, он, как правило, линейный.\

\
Специальное напоминание: после того, как датчик включен, требуется предварительный нагрев. 20 примерно, измеренные данные стабильны, нагрев датчика нормальный, потому что внутри есть горячие провода, если он горячий, это не нормально.\

\
\

\
Съемки к этому с пониманием: \
