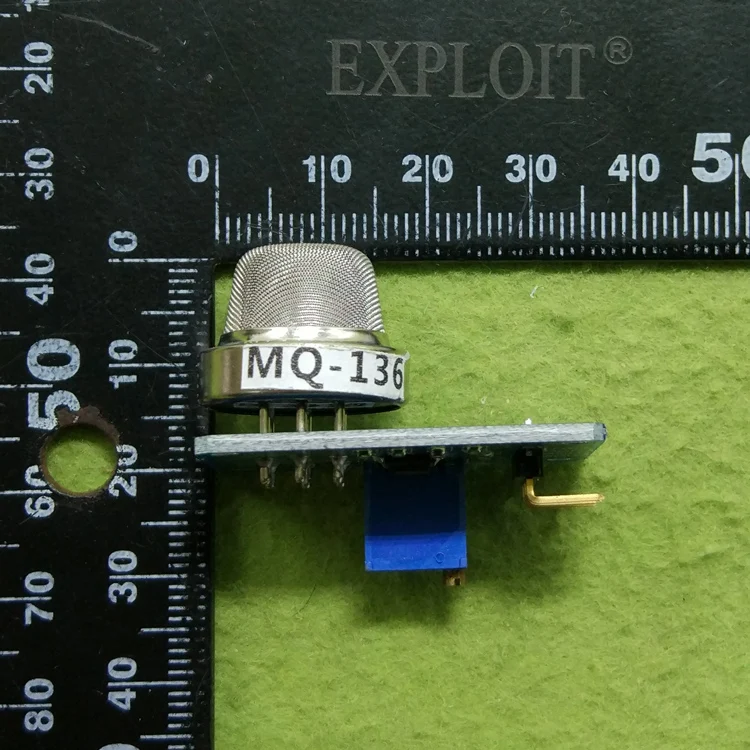

MQ-136 MOQ136 модуль датчика сероводорода Совместимость датчика обнаружения сероводорода

MQ-136 модуль датчика сероводорода MQ136 датчик обнаружения сероводорода

Информация о продукте:

1. Размер: 32 мм X 22 мм X 27 мм Длина X Ширина X высота

Две. Основные Чипы: LM393 и ZYMQ-136 газовые датчики.

Три, рабочее напряжение: 5 вольт постоянного тока

Четыре. Характеристики:

1. Есть индикация выходного сигнала.

2, двойной выход сигнала (аналоговый выход и выход уровня ttl)

3, выход ttl эффективный сигнал низкий уровень. (когда выходной светильник Низкий, сигнал-светильник, и он может быть напрямую подключен к микрокомпьютеру с одним чипом).

4, аналоговый выход 0 ~ 5 В напряжение, чем выше концентрация, тем выше напряжение.

5. Он обладает хорошей чувствительностью к сероводороду водорода, сжиженному нефтяному газу, природному газу, городскому газу и смогу.

6. Он имеет длительный срок службы и надежную стабильность.

7. Характеристики быстрого восстановления

Пять. Применение:

Устройство мониторинга утечки газа, подходящее для семьи или заводов, подходит для устройств мониторинга, таких как сжиженный нефтяной газ, Бутан, пропан, метан, спирт, водород и дым.

Применимые случаи: обучение MCU, электронное соревнование, разработка продукта, выпускной дизайн.

Пояснение: Этот модуль MQ-136 датчиком сероводорода. Перед использованием разогрейте 20 С.

Первый шаг состоит в том, чтобы поставить 5 в постоянного тока к модулю.

Шаг второй: если DOUT, ttl высокого и низкого уровня выбирается, выходной сигнал может быть непосредственно связан с микроконтроллером порт ввода-вывода или тип NPN Триод для управления реле. Потенциометр RP используется для регулировки порога скачка выходного уровня, который может быть изучен на диаграмме нижней диаграммы. Когда датчик обнаруживает измеренный газ, используется ножка трубки компаратора LM393. Значение напряжения точки пропорционально концентрации газа, обнаруженной датчиком. Когда концентрация превышает порог, установленный потенциометром RP, точка положения компаратора 2 фута выше, чем точка положения 3 фута. В это время, компаратор 1 фута выход низкий уровень, светодиодный светильник яркий, R3 является токовым ограничительным сопротивлением светодиодный лампы, и C1 является фильтрующим конденсатором. Датчик выдает низкий уровень, и, соответственно, когда нет сигнала, датчик выдает высокий уровень, равный напряжению питания.

Третий шаг: если вы выбираете AOUT, аналоговый выход, так что вам не придется тубуть потенциометры, непосредственно Подключите лапку AOUT к входному концу преобразования AD или один чип с функцией AD. Согласно нашему опыту, в нормальной среде, то есть в среде, где газ не измеряется, выходное напряжение датчика устанавливается в качестве эталонного напряжения. В это время напряжение на конце AOUT составляет около 1 в. Когда датчик обнаруживает измеряемый газ, напряжение увеличивается на 0,1 в, а концентрация измеряемого газа увеличивается на 200 ppm (простой: 1ppm = 1 мг/кг = 1 мг/л = 1*10-6 часто используется для указания концентрации газа или концентрации раствора. Согласно этому параметру, аналоговое значение напряжения может быть преобразовано в значение концентрации в одночиповом микрокомпьютере. Примечание: Если вы используете для прецизионных инструментов, покупайте стандартные Калибровочные инструменты на рынке, в противном случае есть ошибка, потому что соотношение выходной концентрации к напряжению не является линейным, но, как правило, линейны.

Специальное напоминание: после датчика, нужно разогреть около 20 с, измеренные данные стабильны, температура датчика относится к нормальному явлению, потому что внутренний электрический горячий провод, если Горячая рука не нормальная.
