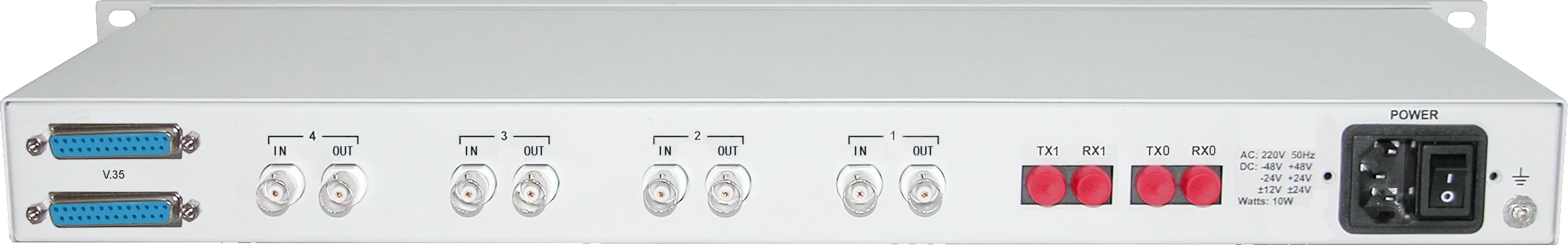

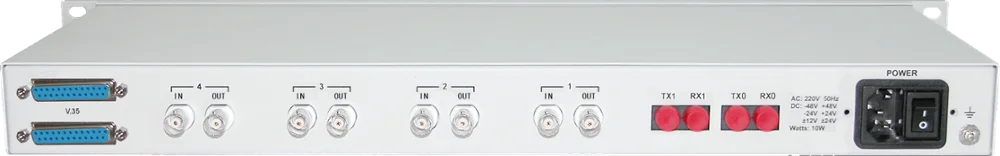

MST120AV2-D 4E1 волоконно-оптический мультиплексор 2-Порты и разъёмы V.35 2-Порты и разъёмы SC одномодовый волоконно-оптический 20 км 1310nm питание от сети переменного тока

Описание

MST120AV2-D 4E1 волоконно-оптический мультиплексор 2-Порты и разъёмы V.35 2-Порты и разъёмы SC одномодовый волоконно-оптический 20 км 1310nm питание от сети переменного тока

1. Описание продуктаMST120A серия оптических модемов-это серия оптических и электрических передающих устройств, изготовленных компанией Easy широкополосной технологии (Пекин) Co., Ltd. С ASIC как его ядро, он поддерживает mutilpple E1 и 1-2 n×64k V.35 канал, поддержка двойного оптического порта обеспечивает защиту 1 + 1 обслуживания, очень подходит для сетей переключателей небольшой емкости, Пользовательская сеть, Мобильная связь (базовая станция), частная сеть, DDN и т. Д.MST120A состоит из 120 смешанных оптических и электрических линий с VLSIC в качестве его ядра. Его канал E1 и V35 обеспечивает интегрированный тест скорости ошибок (Bit Error Rate test) для тестирования пользователя и обслуживания.Кроме того, MST120A серия оптических модемов может также обеспечить крепление в стойку для легкого обслуживания, подключи и работай, и обеспечить полное управление сетью.2. Номер изделия:MST120AV2-D3. Основные ОсобенностиProvide обеспечивает 4 цифровых порта E1, 75 Ом ~ 120 Ом опций импеданса;BERT e1 и поддержка канала V35 (тест скорости ошибок)Provide обеспечивает асинхронный порт передачи данных RS232;Provide обеспечивает порт управления для центрального мониторинга и поддержки обновления системы;Provide предоставляет набор переключателей управления для тестирования и обслуживания устройств;На основе ASIC, простой схемы, низкое энергопотребление и высокая надежность;Подходит для нескольких энергоусловий-48 В постоянного тока или 220 В переменного тока;Standard 1U стеллаж для выставки товаров с характеристиками маленький размер, светильник Высота, высокая надежность и прост в установке;MST120A-D, MST120AV1/2-D обеспечивают двойной оптический порт для достижения 1 + 1 службы защиты;MST120AV1/2 (-D) обеспечивает 4 * E1 и 1-2 n×64k V.35 каналSupport переключатель каналов поддержки E1 и V.35V. большие размеры 35-поддержка 7 режиме часов (DCE: местоположение, восстановление, внешний вход; DTE: Отправьте RC получить TC, отправьте RC получать RC, отправьте TC получать TC, отправьте TC получать RC) подходит для всех запросов V.35 для режима синхронизации портов на рынке в настоящее время;V. 35 портовый тактовый режим, фаза, Опциональная функция для времени и Функция обмена E1/V.35 для канала передачи данных может иметь доступ к сетевому программированию;MST120A и MST120A-D могут обеспечить централизованную структуру карт.4. Источник питания и размеры4,1 ПитаниеODC напряжение:-48 В постоянного тока:-36 В ~-72 вПульсация подачи oPower: ≤240mVp-pOAC напряжение: 220 В ± 15% 50 ГцКомпания oPower Потребляемая мощность: ≤ 10 Вт4,2 Управление Защита окружающей средыТемпература окружающей среды: 0℃ ~ 45℃;Диапазон влажности: ≤90% (35℃);Атмосферное давление: 86 ~ 106 кПа.4,3 Размеры фигуры483 × 175 × 45 мм5. Оборудование для интерфейсов5,1 E1Line скорость передачи: 2048 кбит/с, ± 50 ppmLine Код: HDB3Impedance сопротивление: 75Ω (небалансный) или 120Ω (Сбалансированный)Функция передачи джиттера: ITU-T G.823Tolerance допуск входного джиттера: ITU-T G.823Дрожание на выходе: ITU-T G.823Уровень: ±2. 37в±10% или ±3. 00в±10%Interface разъем интерфейса: RJ45, CC4 коаксиальный или BNC коаксиальныйLocal e1 локальная Обратная связь: на каналУдаленная Обратная связь: на каналХарактеристики оптического интерфейса 5,2:Выходная мощность:-3 дБм ~-8 дБмOReceiving чувствительность:-33 дБм ~-40 дБмИнтерфейс oFiber: двойной SC/dual FC/один SC;Применимое волокно: однорежимный, многомодовый оптический;5,3 V.35 ОсобенностиСтавка опорт: n×64K;Owithon контроль движения, прозрачная передача;Разъем: разъем DB25;ODCE или DTE опционально;Порт управления и порт расширенной серииИнтерфейс: RS232 порт;Разъем: разъем RJ45;Скорость передачи данных: 57600bps;Порт расширения: до 19200bps.6. Применение
