Описание

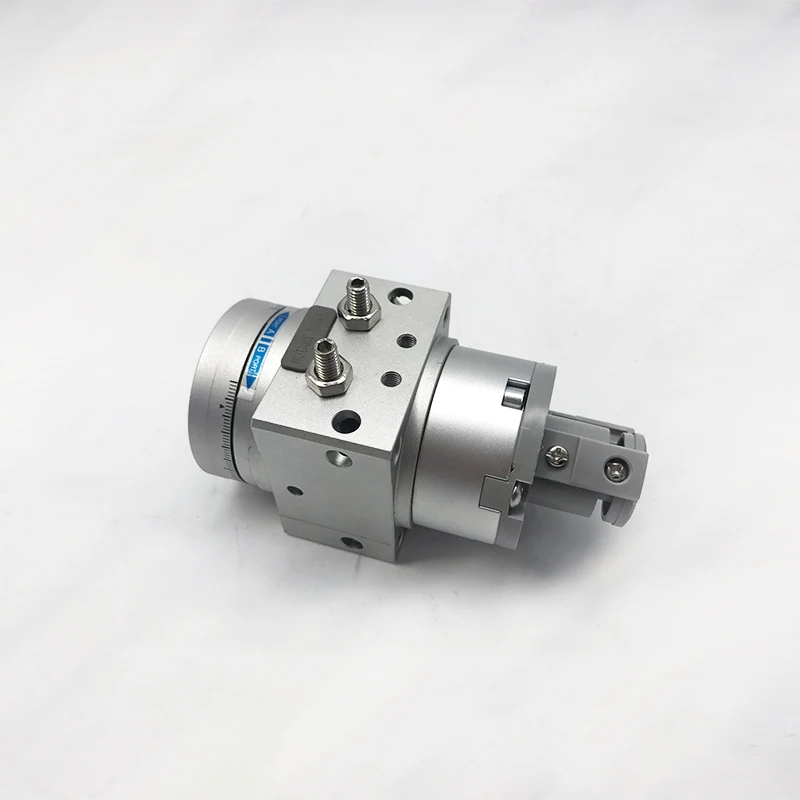

SMC тип поворотного стола: базовый тип/VANE стиль серии msub
Параметры
| Модель & lowast; 3 | MSUB1 | MSUB3 | MSUB7 | MSUB20 | |||||||||||
| Лопасти типа | Один лопасти | Двойной Лопасти | Один лопасти | Двойной Лопасти | Один лопасти | Двойной Лопасти | Один лопасти | Двойной Лопасти | |||||||
| Вращающийся угол наклона и lowast; 1 | 90°±10° | 180°±10° | 90°±5° | 90°±10° | 180°±10° | 90°±5° | 90°±10° | 180°±10° | 90°±5° | 90°±10° | 180°±10° | 90°±5° | |||
| Жидкости | Воздух (non-lube) | ||||||||||||||
| Доказательство давления (МПа) | 1.05 | 1.5 | |||||||||||||
| Окружающей среды и температура жидкости | 5 до 60 °C | ||||||||||||||
| Диапазон рабочего давления (mpa) | 0.2 до 0.7 | 0.15 до 0.7 | 0.15 до 1.0 | ||||||||||||
| Диапазон регулировки времени вращения (s/90 °) | 0.07 до 0.3 (0.5 МПа) | ||||||||||||||
| Вал нагрузка | Допустимая радиальная нагрузка | 20 N | 40 N | 50 N | 60 N | ||||||||||
| Допустимая тяга нагрузки & lowast; 2 | 15 N | 30 N | 60 N | 80 N | |||||||||||
| 10 n | 15 N | 30 N | 40 N | ||||||||||||
| Допустимая момент | 0.3 Н · м | 0.7 Н · м | 0.9 Н · м | 2.9 Н · м | |||||||||||
| Подшипник | Подшипник | ||||||||||||||
| Порты и разъёмы местоположение | Побочный или верхний портированный | ||||||||||||||
| Порты и разъёмы Размер | Сбоку перенесена | M3 x 0.5 | M5 x 0.8 | ||||||||||||
| Топ перенесена | M3 x 0.5 | M5 x 0.8 | |||||||||||||
Информация для заказа
Размеры
Характеристики
- Тип
- Цилиндр
- Бренд
- easyelec
