Описание
\
Название датчика: MT9F001 \ MT9F002
Пиксель датчика: 14 миллионов, 4608*3288
Размер датчика: 1/2, 3 дюйма (4:3)
Модуль имеет параллельный порт DVP и интерфейс hisi два, интерфейс DVP по умолчанию
Блоки соединены FPC мягкой линией и могут быть легко установлены в 34 мм, 38 мм пушки.

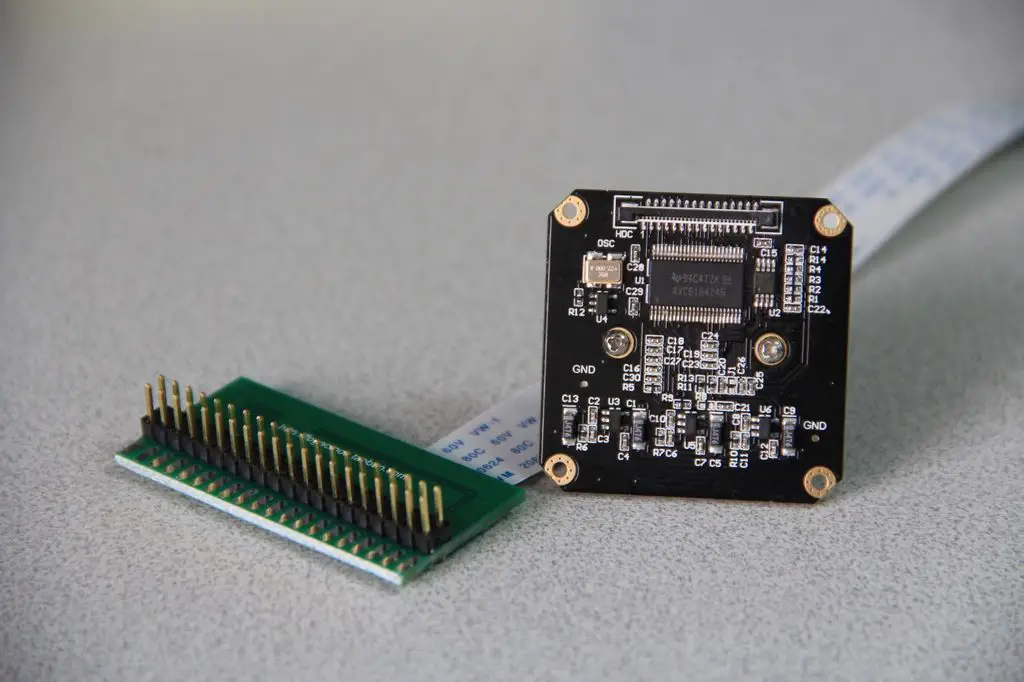

Список доставки-это все элементы на изображении: включая печатную плату CMOS, объектив, FPC, плату адаптера, код, руководство по обработке данных, схему.
Для того, чтобы получить лучшее качество изображения, вы можете изменить объектив интерфейса CS/C самостоятельно, и убедитесь, что Покупатель выдает место интерфейса CS. Ниже приведена схема Объектива CS
\
\
Ниже приведен режим подключения данного модуля и других плат:
\
Связанные Введение:
В MT9F002 включает в себя Aptina в последнем каталоге a-pix pixel технологии, улучшение низкого-светильник чувствительность почти на 25% (по сравнению с эквивалентной датчик изображения CCD). По сравнению с 14 мегапиксельным датчиком изображения предыдущего поколения MT9F001, качество фотосъемки улучшено на 30%, а также значительно улучшена Цветовая консистенция. Высокоскоростной датчик MT9F002 не только использует пиксельную технологию 1,4 микрон, но также имеет дополнительные функции, такие как электронная стабилизация изображения (EIS) и цифровая ресампинг изображения.
Aptina Новый MT9F002 основывается на успех MT9F001, первая 14 мегапикселей CMOS датчик изображения для точку и снимать и гибридных камер. Усовершенствованная конструкция сенсора Aptina и технология пикселей 1,4 микрон обеспечивают быстрое нововведение от лаборатории до клиентской продукции.
Технология A-pix включает в себя ряд передовых пиксельных технологий, таких как оптические волноводы, глубокие фотодиоды и 65 нм правила дизайна пикселей, которые улучшают производительность пикселей при низкой стоимости. За счет улучшения quantum эффективность и свести к минимуму перекрестные помехи, a-pix технология способна записывать яркие и четкие изображения в условиях низкой светильник условия и преодолеть недостатки традиционные датчики в условиях низкой светильник условия. Aptina продала миллионные продукты для визуализации, в том числе ранние, взрослые продукты FSI. С технологией Aptina a-pix, камера телефона будет иметь возможность делать снимки так же остро, как и фотографии, сделанные с помощью цифровой камеры, и разработать гибридные камеры нового поколения, которые сочетают цифровую съемку изображения с усовершенствованными, высокопроизводительная фотография высокой четкости.
Sandor Barna раскрыл: «MT9F002 был протестирован рядом японских производителей цифровых фотокамер и сверх наших ожиданий и ожиданий наших клиентов (да, владелец магазина был шокирован, увидев изображения)."
Конечно, он прямо выразился: «SONY-наш главный конкурент, а 14-мегапиксельный CMOS датчик изображения настолько хороший, что MT9F002 в лучшем случае такой же хороший, как и он, но SONY очень дорогой. OmniVision может также обеспечить 14 мегапиксельный CMOS датчик изображения OV14810, но он не имеет такой же производительности в каждой среде приложения, как MT9F002."
Наслаждайтесь...
