MT9M001 захвата изображений CMOS модуль

Модуль MT9M001 доступен в черном и белом цветах.

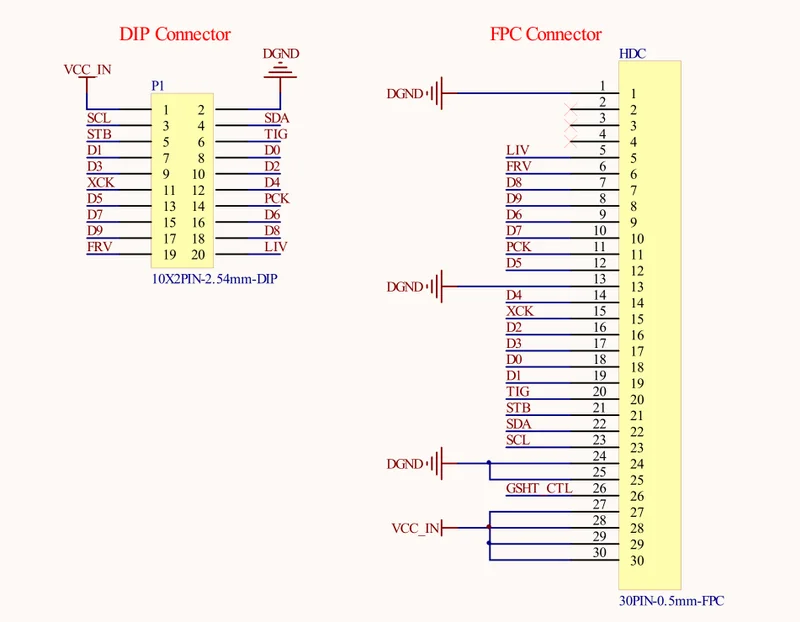

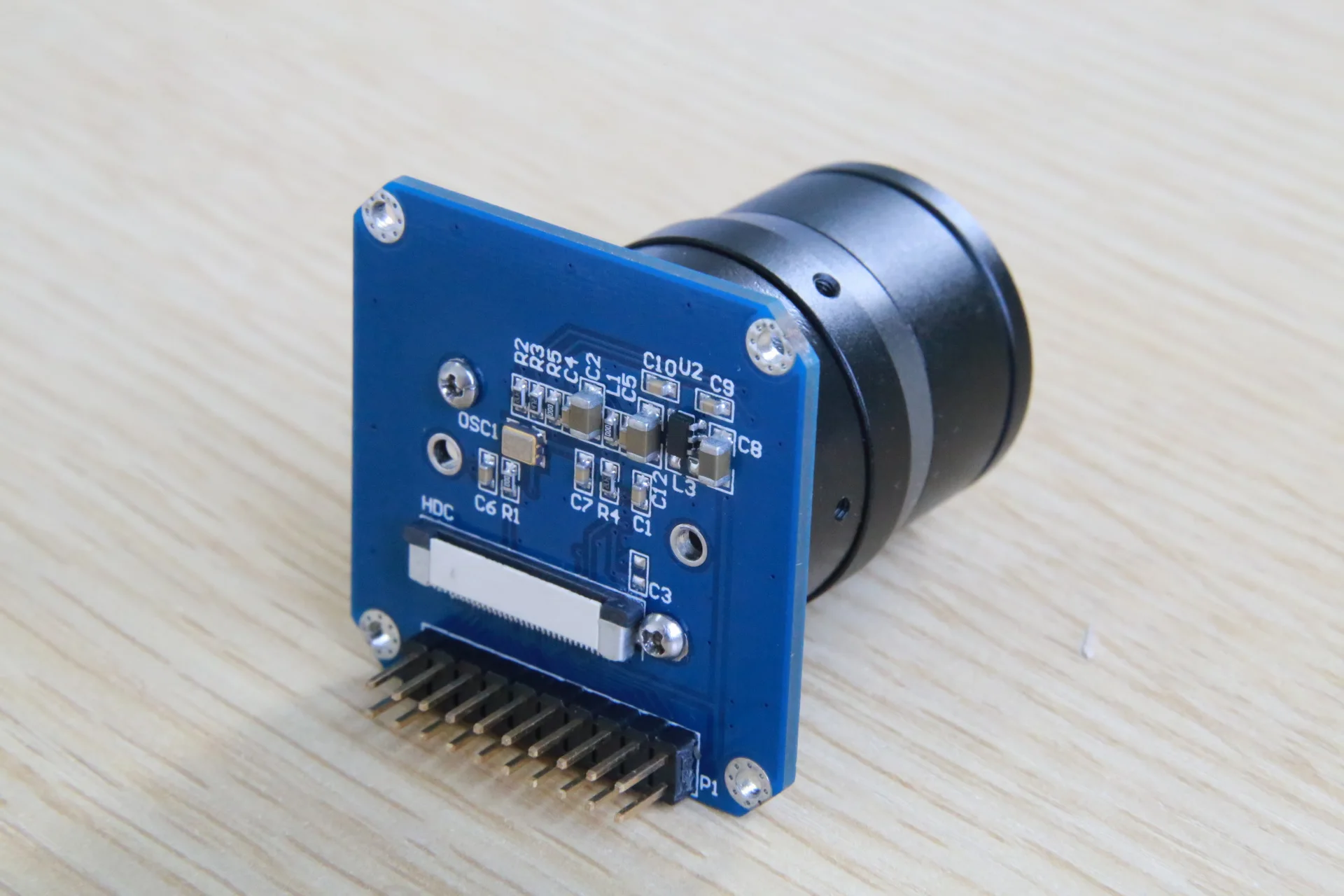

Следующий Рисунок-определение интерфейса и механический размер модуля. Для удобства использования модуль выделил два интерфейса, а именно pin и гибкая линия.

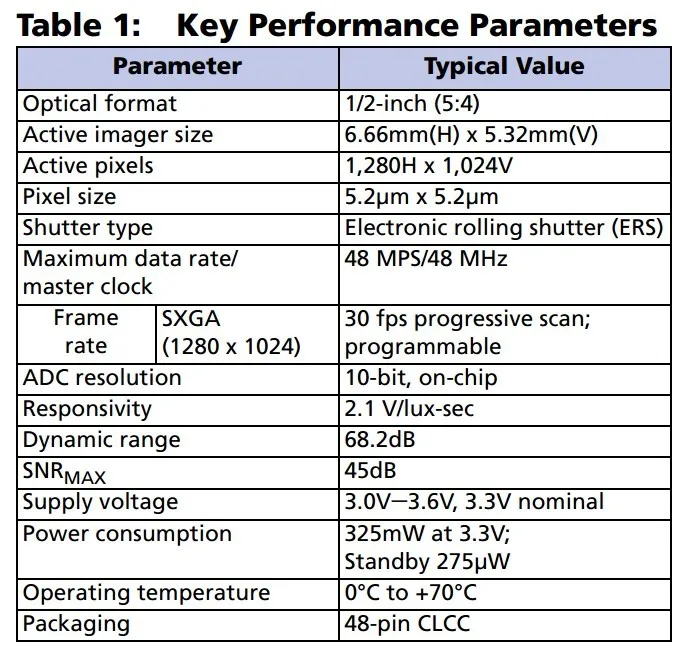

Основные параметры модуля MT9M001:

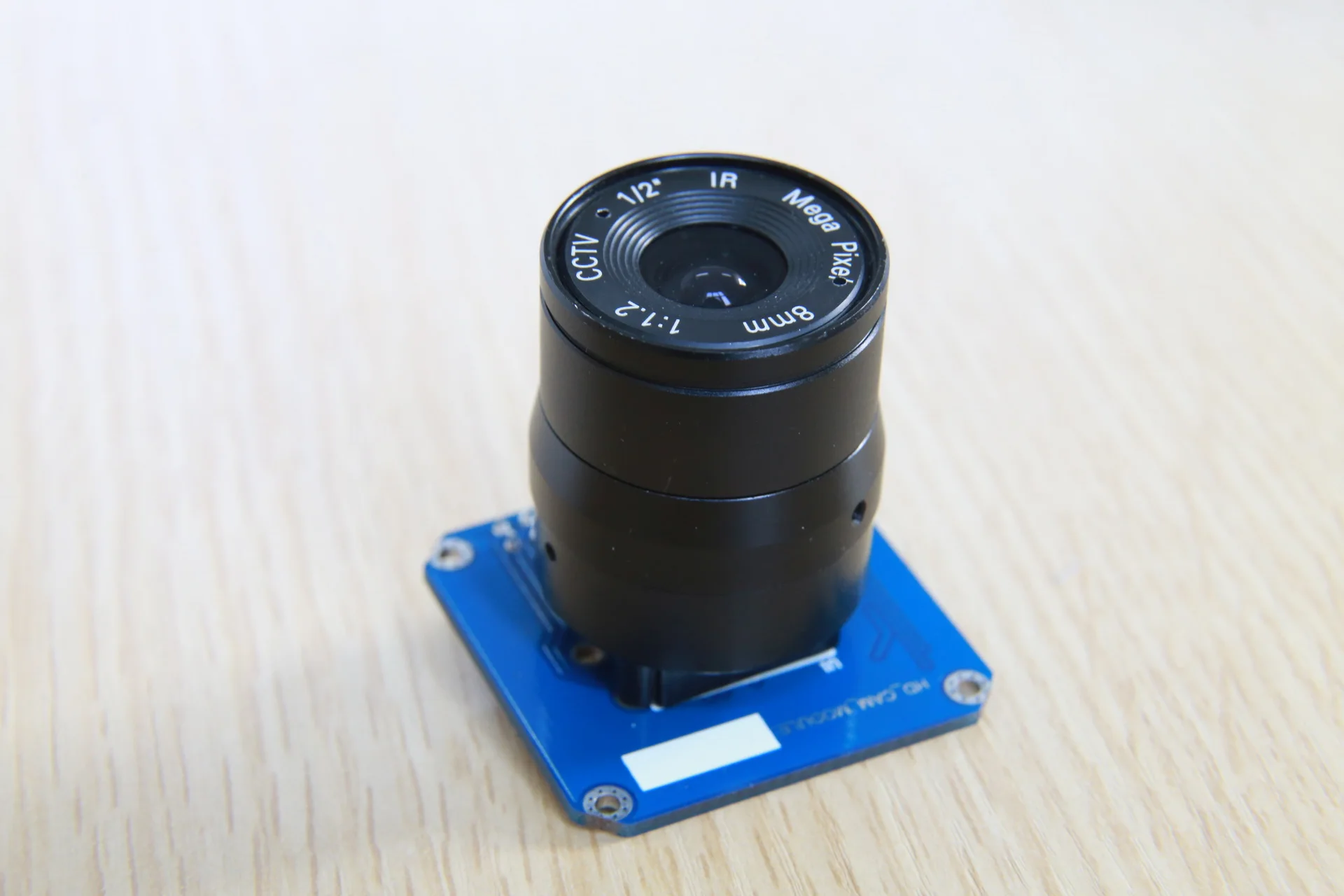

1) светочувствительная область составляет 6,66*5,32 мм, рекомендуемый объектив-1/2 дюйма, а Размер пикселя-мм.

Что такое 6,66*5,32 мм и что такое 1/2 дюйма?

Если вы посмотрите на этих "фотографов", почему вы хотите взять такую большую камеру, почему вы хотите сделать такой большой объектив, который вы будете знать, Размер пикселя большой, светильник на блоке пикселей будет больше, качество изображения будет лучше.

2) выходное изображение составляет 1280*1024 = 1,3 мегапикселей. При номинальном тактовом входе он выдает 30 фотографий 1,3 мегапикселей в секунду.

Сколько 30 в секунду? Телевизор от 25 до 30 изображений в секунду, 30 кадров в секунду-это видео, и он очень плавный

3) чувствительность, 2,1 в/люкс-сек, то есть если светильник интенсивности светит на сенсоре в течение одной секунды, датчик может выдать напряжение 2,1 В.

Что такое 2,1 в? Обычно есть 0,5 В, 0,7 в, большинство из них 1,0 В, 2,1 в потрясающе, он очень чувствителен к светильник, очень темный светильник может быть очень хорошим отображением.

Рекомендуемое Использование: качество изображения, требования к частоте кадров высоки или съемка в темных случаях, таких как анализ материалов, телескоп, микроскоп и т. д.

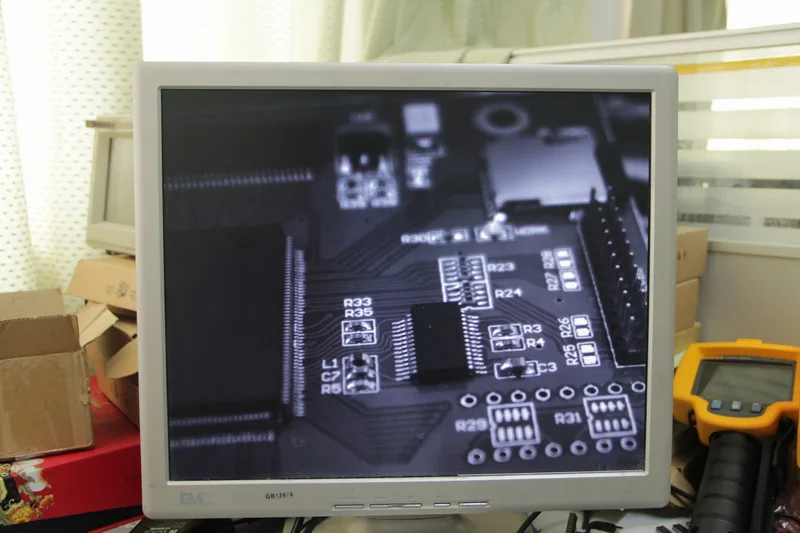

Тестовые фотографии все 1280*1024 @ 30 кадров в секунду VGA эффект отображения в реальном времени:

Как вы можете видеть из вышеуказанных двух тестовых изображений черно-белого модуля, шум изображения в темноте довольно небольшой.

Выше 3 это колорический тестовый эффект, можно увидеть колорифическую выразительную силу также достаточно хорошо.

И монитор, и камера, которые брали монитор в эксперименте, вызовут отклонение цвета. Читателям также предлагается принять во внимание.

В то же время модуль поддерживает снимки с помощью интерфейса CS. Ниже приведен пример установки

Наслаждайтесь...

'
