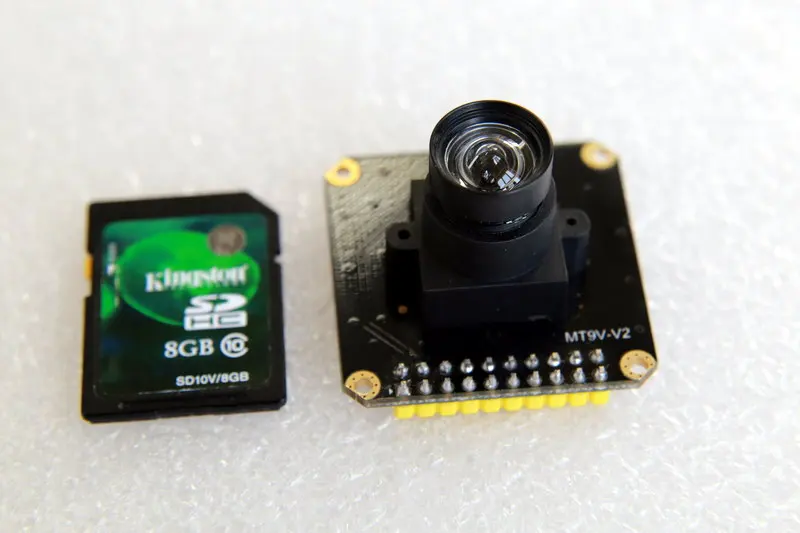

Mt9v032 Mt9v034 широкий динамический промышленных CMOS модуль

CMOS Сенсор в этом модуле использует MT9V034. Рабочие параметры MT9V034 и MT9V032 в основном такие же, за исключением небольшая разница в регистр управления.

Основные параметры заключаются в следующем:

Основные параметры не используйте модуль для зарядки аккумулятора:

1) Фоточувствительный площадь составляет 1/3 дюймов, пикселей Широки-vga, 752*480,

В тех случаях, когда 27 м часы вход переменного тока, ее полного кадра, скорость вращения выходного вала составляет 60 кадров в секунду.

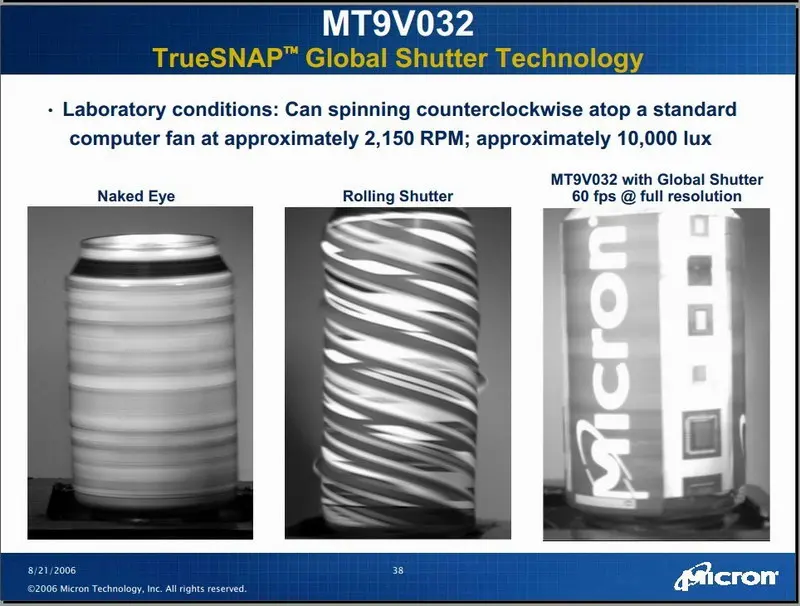

2) переключатель режимов; КМОП-матрица, как правило, имеет два режимы работы затвора, рулонных ворот и глобальный затвор. Этот модуль

Глобальный затвор. Различия между ними будет описано ниже.

3) Чувствительность; 4,8 v/lux-сек, то есть единица светильник интенсивность блестящие на датчике в течение одной секунды, акселерометр реагирует на выход 4,8 v напряжения. В общем, есть 0,5 v, 0,7 v, 1,0 v и 2,1 v и 4,8 v CMOS, которые являются основные моменты в абсолютное CMOS. Он может изображение будет четко и чисто принимать звук очень темный светильник.

4) Широкий динамический диапазон;> 55 дБ линейный;

> 100db-110db в HiDy переключения режима переключения

Этот модуль поддерживает супер широкий динамики, которая описана позже.

5) интерфейс; 10 бит параллельный;

Дифференциальная Сигнализация пониженного напряжения поддерживает стерео видения.

Рекомендуемое Использование: возмущений среды с большим количеством смена светильник и оттенок (такие как ночное lane, мониторинг, задняя светильник съемки), темных случаях, машинного зрения, бинокль ночного видения, устойчивый к температурам промышленные случаи и т. д.

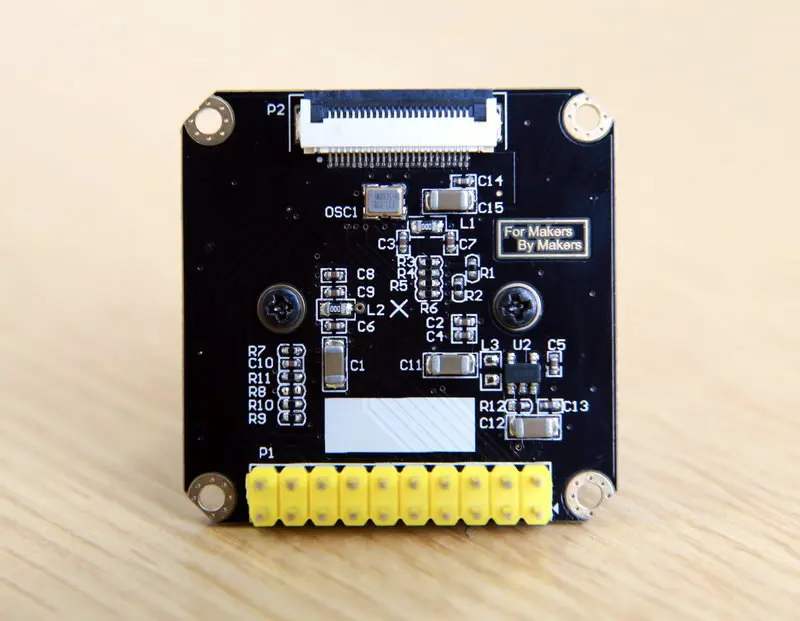

На следующем рисунке является определение интерфейса и механические размер, не используйте модуль для зарядки аккумулятора. Для удобства использования, модуль защищены параллельно контактный интерфейс и LVDS мягкий интерфейсом.

:

Широкий динамический сравнение:

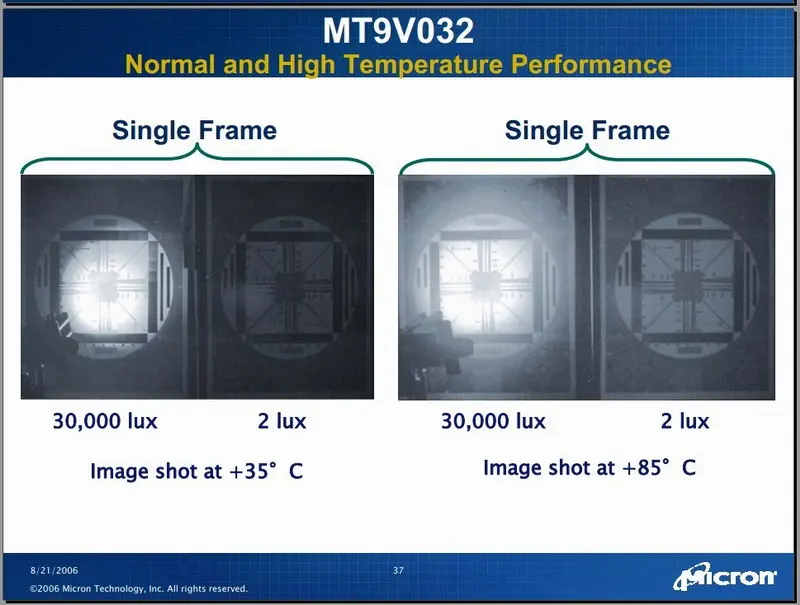

Сравнение разных температурных режимов:

Тестирования эффективности

Модуль также поддерживает длинноволновом инфракрасном диапазоне изображений:

Он видна длина волны человеческого глаза, как правило, ниже 650nm, но модуль по-прежнему очень чувствительный к длинноволновом инфракрасном диапазоне светильник на 850nm. Поэтому, пожалуйста, укажите цель при покупке, таким образом, что 650 или 850 линзы могут быть выбраны. Или... Вы также можете установить свой собственный объектив с креплением CS Mount!

Длинноволновом инфракрасном диапазоне изображений тестовых изображений:

Наслаждайтесь...

'
