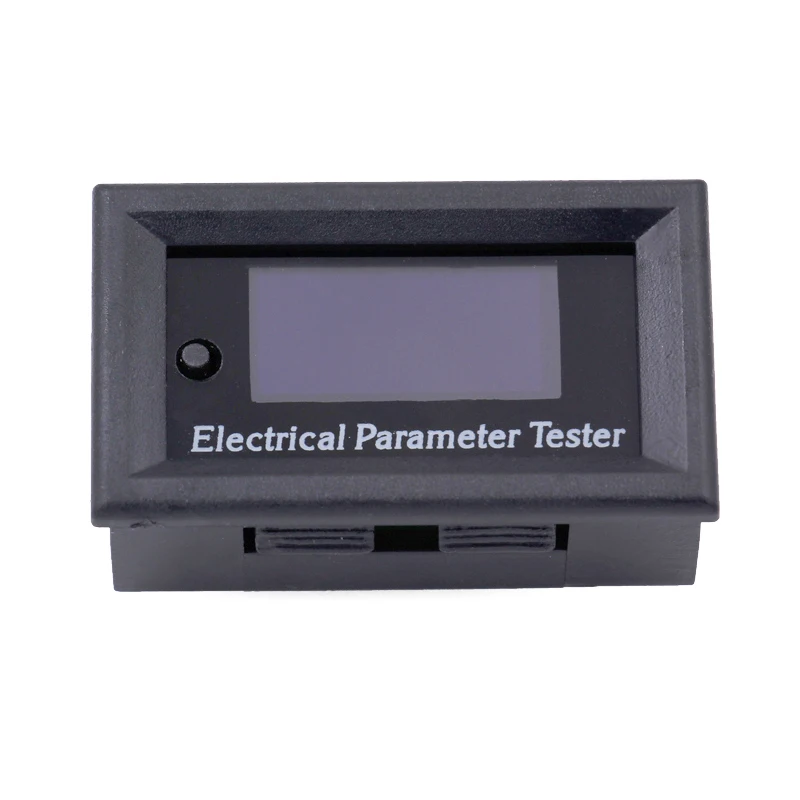

Электрические OLED параметр тестер

-100 V/50A-100A

Технические параметры:

Диапазон измерения напряжения: DC00.0-99.9V диапазон измерения времени: 0-99h59min

Диапазон измерения тока: DC00.0-50.0A (диапазон 50А) DC00.0-99.9A (диапазон 100А)

Диапазон измерения мощности: 0-999.9-5000вт (диапазон 50А) 0-999.9-9999вт (диапазон 100А)

Диапазон измерения температуры:-15 °C ~ 60 °C диапазон накопления емкости: 0-999,99-9999,9 Ач

Диапазон аккумуляции энергии: 0-99999Wh-9999KWh точность измерения напряжения: ± (0.5% + 2 цифры)

Точность измерения тока: ± (1% + 2 цифры) Вес изделия: 28 г

Размер продукта: 48 мм * 29 мм * 22 мм (Д * Ш * В)

Дисплей Интерфейс Инструкция:

①Run времени

② Мощность дисплей

③Data набор

④ Отделение для удостоверения личности-Температура дисплей

⑤ Ёмкость дисплей

⑥ Напряжение дисплей

⑦Current дисплей

⑧Energy дисплей

Инструкция по эксплуатации

При meausuring, меняя диапазон и калибруя ноль, он должен быть соединен с соответствующим шунтом.

Изменение дальность работы:

Заводской по умолчанию является 100A диапазон измерения; если переключиться на 50A диапазон, Пожалуйста, подключите 50A шунта и продолжайте нажимать кнопку для включения, до тех пор, пока на экране не появится «50A», затем отпустите ключ. Теперь изменение диапазона сделано. Если вы хотите переключиться на диапазон 100A, Пожалуйста, подключите 100A шунта и работать таким же образом.

Калибровка нуля операции

Со старением компонентов и воздействием температуры окружающей среды, может быть небольшая ошибка для чтения тока, особенно при измерении низкого тока. Для его калибровки: 1, выключите метер. 2, подключите шунт и отсоедините нагрузку. 3 нажмите и удерживайте переднюю кнопку. 4, включите питание. 5, отпустите кнопку, когда вы видите «AAA» на экране. Сделано

Кнопка Функция Инструкция:

Этот тестер имеет 0 и 1 две группы данных; и группы данных переключаются нажатием кнопки.

Когда группа данных является 1 группой, текущая емкость и энергия будут храниться после выключения питания. И сохраненные значения будут накапливаться после включения питания. Когда группа данных является группой 0, текущая емкость и энергия будут храниться после выключения питания; при включении питания в следующий раз, сохраненная емкость и энергия мигают. Но когда новая емкость до 0,01 Ач, сохраненная мощность и энергия будут покрыты, и значения начнутся сначала. В двух групп данных скопированные значения можно очистить до нуля, удерживая нажатой клавишу.

Инструкция по монтажной схеме:

①Red тонкая грань

②Black тонкая грань

③Yellow тонкая грань

③Yellow тонкая линия

⑤Black толстыми линиями

⑥Load

⑦Shunt

Пожалуйста, убедитесь в правильности проводки в строгом соответствии с схемой проводки.

Используя изолированный ПитаниеДля питания может иметь разный метраж,

Два источника питания должны быть изолированы и не иметь никаких соединений между ними. Напряжение изолированного источника питания должно быть меньше 60 в

Использование системы для питания счетчика

Черный тонкий провод ничего не соединяет, и вы должны использовать изолятор обернуть его, чтобы избежать короткого замыкания.

Использование DC-DC преобразователя для питания счетчика

Черный тонкий провод ничего не соединяет, и вы должны использовать изолятор обернуть его, чтобы избежать короткого замыкания. DC-DC конвертер должен быть общей катодной структурой.
