Характеристика параметры

Рабочее напряжение:10-30vdc защита от обратной полярности (или 5Vdc заказа)

Выход сигнала:SSI синхронный серийный сигнальный

Передача сигнала:Две пары RS422, 100 метров (125 кГц и специальный кабель рекомендуется, пожалуйста, проконсультируйтесь с производителем для дальнейшего расстояния)

Разрешение/цикл: 4096 (13 или 25 цифр)

Непрерывная круга:4096

Тактовая частота: 50 кГц -- 500 кГц, 125 кГц рекомендуется. Чрезмерная тактовая частота повлияет на расстояние передачи сигнала

Рабочая температура:-40-80 ℃

Температура хранения:-40-100 ℃

Класс защиты: IP65

Допустимая скорость: 3000 об/мин (12, 25 бит) (16, 28 бит точность данных 1000 об/мин)

Энергосбережение: в 4096 кругах всего абсолютного, отключение питания не влияет на расположение сохранения.

Подключите кабель: 1 м экранированный кабель радиальной стороной, остальную длину можно заказать; или розетка

Особенности формы: зажимной фланец или синхронный фланец, металлический корпус, герметичная конструкция двойного подшипника (см. Прилагаемый рисунок для внешних размеров; специальная форма может быть настроена)

Два 、 инструкции по подключению:

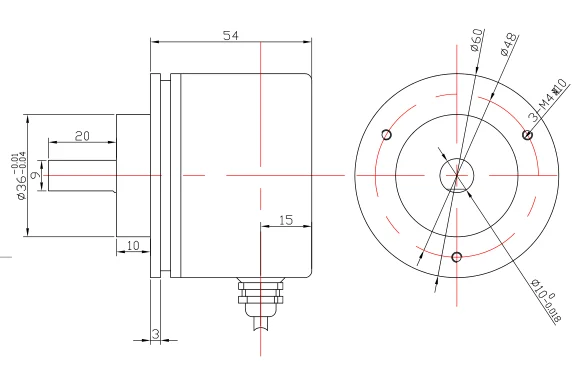

Три 、 Размер контура:

ЗажимСинхронизацияРазмер границы исходящей линии на радиальной стороне фланца:

Четыре 、

SSIProtocol Спецификация:

SSIIs синхронный сигнал серии, две фактические пары srs422, пара тактовых триггеров, пара передачи данных.

Как показано справа, абсолютное значение положения энкодера срабатывает от тактового сигнала принимающего устройства, от серого кода high (MSB)Запуск, выход последовательного сигнала синхронизируется с тактовым сигналом. тактовый сигнал от принимающего оборудования, выход с общим количеством битов импульсов кодового прерывания, когда сигнал не передан, часы и биты данных оба высоки, на первом падающем краю сигнала часов, начните хранение тока, начиная от восходящего края сигнала часов, сигнал данных начинает передавать, один тактовый Пульс синхронизирует один бит данных.

Между:T3Для сигнала восстановления, ожидание следующей передачи;N = 13; 16; 25; 28В соответствии с общим количеством битов кодировщика。

T =4-11us;T1= 1-5,5Свяжитесь с нами;T2≤1Свяжитесь с нами;T3 = 11-15.5us(Часы и дата-эллипс не окрашены)。

В фактическом использовании, чтобы обеспечить стабильность сигнала и дальность передачи, рекомендуемые параметры следующие:

T =8Свяжитесь с нами(125 кГц);T1= 4Свяжитесь с нами;T2°(Фактическое время задержки чтения)= Комплект из 3 предметов~4Свяжитесь с нами;T3 =15Свяжитесь с нами。

Пять 、Обработка данных:

Выход кодировщика является серым циклическим кодом, для получения эксклюзивным или первым, декодирование от высокого бита до бинарного. Потому что серый код является циклическим кодом, цикл через максимальное значение кода to0, то есть, При максимальном значении и 0 есть мутации., поэтому во избежание резкого изменения данных рабочего хода рекомендуется использовать среднее положение значения данных кодировщика в качестве исходного положения, когда кодировщик установлен, поворот к фактической рабочей исходной точке, подключение TheMIDPPositive короткий контакт между проводом и блоком питания, выходной сигнал тока является медианным значением общего выходного значения бита кодировщика, средний провод назад к power0 。 после того, как полученное позже текущее измеренное значение будет преобразовано в бинарный код, выполните следующее:

Фактическое значение позиции = (C-MidP) ×Dir + значение начальной точки

Верхняя Середина, выходной ток измерения для кодировщика; Midi среднее значение положения, by2N-1, 13Bit время is4096, 16Bit время is32768; 25 позиции as2048x8192 、 28Position as2048x65536 。 dirIs коэффициент направления вращения энкодера, такой же, как и направление вычисления 1, в отличие от направления вычисления-1, вы также можете использовать theDIRLine, подключение высокое и низкое изменение уровня.

Отправная точка не 0, калибровочное положение может быть определено пользователем, потому что мультиповоротный кодировщик может иметь 4096непрерывное измерение круга, начиная с начальной точки, оба положительных и отрицательных 2048 непрерывный рабочий ход катушки 。

6. Вопросы, требующие внимания:(Если не внимательно прочитайте Примечания, кодировщик поврежден, не покрывается гарантией.)

*Кодировщик-это прецизионный инструмент, не перкуссия... Кодер удара или падения, особенно на конце вала, пожалуйста, обращайтесь с осторожностью, бережное использование.

*Убедитесь, что источник питания кодировщика at10-30VdcWithin пределах и изоляции, чтобы предотвратить воздействие большого пускового электрического оборудования на кодировщик в электросети.

* В среде сильных электромагнитных помех, Рекомендуемая специальная линия должна использоваться для удлинительной сигнальной линии, такой как витой экранированный кабель.

* Провод сигнала кодировщика должен быть хорошо заземлен: 2 коротких расстояния в пределах метров, оба конца защитная сетка в кабеле должна быть заземлена; более длинное расстояние, металлический чехол кодировщика заземления, кодировщик с кабельным щитом подвесной, защитная сетка работы расширения сигнала Кабель заземлен на одном конце принимающего сигнала; если сигнальный кабель длинный или используется на открытом воздухе, сигнальный кабель должен быть покрыт металлической железной трубой, И оба конца металлической трубы Заземленный 。

* Сигнальная линия SSIThe имеет напряжение, короткое замыкание сигнального провода или источника питания должно быть предотвращено во время использования; нет горячего подключения, убедитесь, что все жилы кабеля подключены одновременно при включении питания. кодировщик должен быть выключен без статической сварки или подключения, сварки или подключения first0VLine; когда проводка, не тяните кабель жесткий 。

* Уровень защиты энкодера isIP65, водонепроницаемый, но не погружать вал энкодера 。

* Для вал энкодера и механического соединения выбирается специальное гибкое соединение, рекомендуемое использованиеDX69401。

Прикрепите: RecommendedSSIMeter

Сигнал SSIThe может быть подключен к следующим рекомендуемым инструментам, для преобразования сигнала и числового отображения:

Ручная версия:Товар может быть изменен без уведомления, в соответствии с инструкциями, прилагаемыми к товару.

'
